配电变压器低压无功赔偿的特殊功效

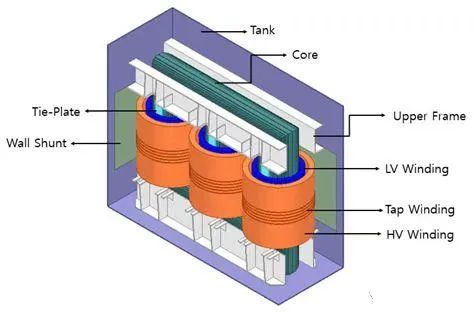

配网中， ，，，，电力变压器是最主要的装备之一。。。。
规格各异， ，，，，数目重大。。。。
由于配电装备自己绝缘水平及防雷步伐的问题， ，，，，雷电过电压引起配电变压器损坏的案例较多。。。。

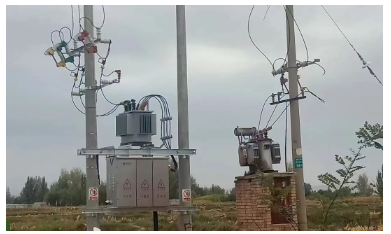

为了避免雷电过电压， ，，，，配电变压器一样平常会在高压侧装置避雷器。。。。但转达过电压在低压绕组爆发的过电压， ，，，，一样平常没有接纳抑制步伐。。。。
今天读了一篇文献， ，，，，剖析了配电变压器低压侧装置无功赔偿装置， ，，，，以及无功赔偿装置接纳星形或角形接线对抑制过电压差别的效果， ，，，，很受启发。。。。
各人分享。。。。
仿真数据
使用ATP-EMPT仿真软件， ，，，，搭建模子。。。。
接地电阻设定为4欧， ，，，，高压侧安排YH5W 17/45避雷器， ，，，，模拟幅值5千安、波形2.6/50us的雷电波入侵。。。。
工具配变的接线方法划分为Dyn11和Yyn0。。。。

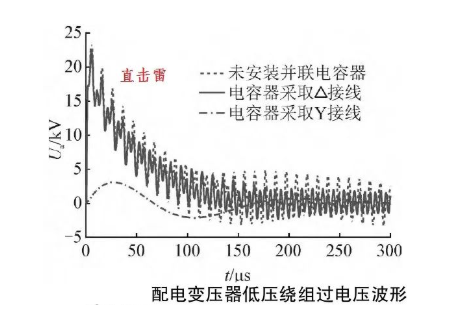

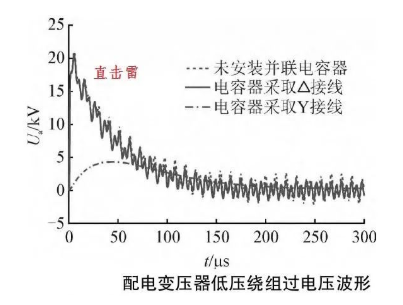

直击雷作用下， ，，，，低压侧过电压情形如下。。。。

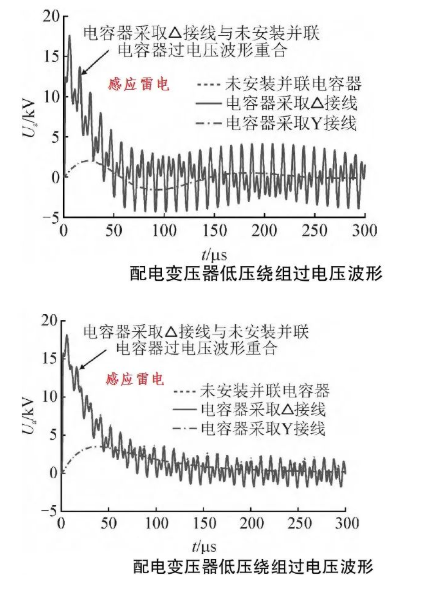

感应雷过电压情形下， ，，，，低压侧过电压情形如下。。。。
结 论
剖析以上的仿真数据， ，，，，可以获得如下结论。。。。
配电变压器低压侧在未装置并联电容器的情形下， ，，，，其过电压波形强烈震荡且峰值较高， ，，，，极易引起绝缘击穿。。。。
低压侧装置角接并联电容器仅降低了过电压波形的震荡幅度， ，，，，对其峰值影响较小。。。。
低压侧装置Y星形接线并联电容器则能够大幅降低过电压峰值， ，，，，同时能够消除波形震荡并降低过电压波形的陡度。。。。
总的来说， ，，，，配电变压器低压侧若是安排了电力并联电容器， ，，，，推荐接纳星形接线， ，，，，对低压绕组过电压制制效果更好。。。。
