01、屏障线的作用及使用要领

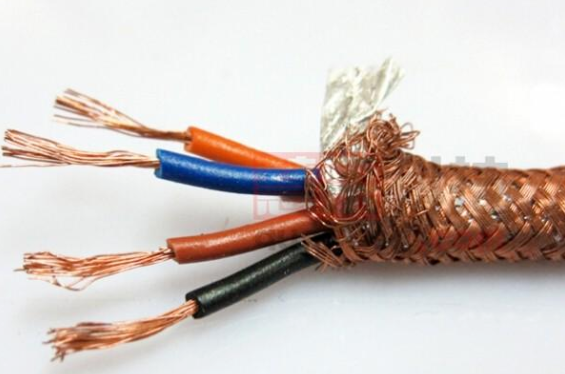

屏障线是使用金属网状编织层把信号线包裹起来的传输线，，，编织层一样平常是红铜或者镀锡铜。。
屏障线是为镌汰外电磁场对电源或通讯线路的影响，，，而专门接纳的一种带金属编织物外壳的导线。。这种屏障线也有避免线路向外辐射电磁能的作用。。
屏障层需要接地，，，外来的滋扰信号可被该层导入大地。。
屏障电缆的屏障层主要由铜、铝等非磁性子料制成，，，并且厚度很薄，，，远小于使用频率上金属质料的集肤深度（所谓趋肤效应是指电流在导体截面的漫衍随频率的升高而趋于导体外貌漫衍，，，频率越高，，，趋肤深度越小，，，即频率越高，，，电磁波的穿透能力越弱），，，屏障层的效果主要不是由于金属体自己对电场、磁场的反射、吸收而爆发的，，，而是由于屏障层的接地爆发的，，，接地的形式差别将直接影响屏障效果。。
02、结构

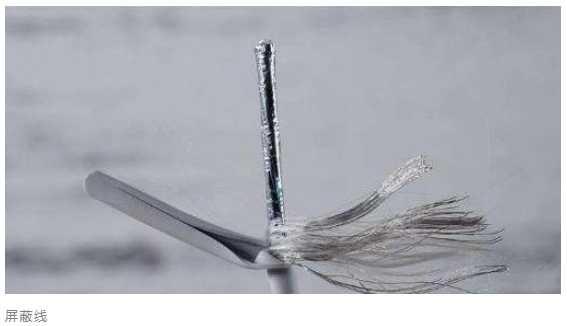

包裹的导体叫屏障层，，，一样平常为导电布，，，编织铜网或铜（铝）铂。。
通俗：绝缘层+屏障层+导线；；； ；；；
高级：绝缘层+屏障层+信号导线+屏障层接地导线。。
屏障层一样平常需要接地。。屏障线的作用是将电磁场噪声源与敏感装备隔离，，，切断噪声源的撒播路径。。
屏障分为自动屏障和被动屏障，，，自动屏障目的是为了避免噪声源向外辐射，，，是对噪声源的屏障；；； ；；；被动屏障目的是为了避免敏感装备遭到噪声源的滋扰，，，是对敏感装备的屏障。。
屏障线的屏障层不允许多点接地，，，由于差别的接所在总是纷歧样的，，，各点保存电位差。。
如多点接地，，，在屏障层形成电流，，，不但起不到屏障作用，，，反而引进滋扰，，，尤其在变频器用的多的场合里，，，滋扰中含有种种高次谐波分量，，，造成影响更大，，，应特殊注重。。
屏障布线系统源于欧洲，，，它是在通俗非屏障布线系统的外面加上金属屏障层，，，使用金属屏障层的反射、吸收及趋肤效应实现避免电磁滋扰及电磁辐射的功效，，，屏障系统综合使用了双绞线的平衡原理及屏障层的屏障作用，，，因而具有很是好的电磁兼容（EMC）特征。。
电磁兼容（EMC）是指电子装备或网络系统具有一定的对抗电磁滋扰的能力，，，同时不可爆发过量的电磁辐射。。
也就是说，，，要求该装备或网络系统能够在较量卑劣的电磁情形中正常事情，，，同时又不可辐射过量的电磁波滋扰周围其它装备及网络的正常事情。。
屏障电缆的屏障原理差别于双绞的平衡抵消原理，，，屏障电缆是在四对双绞线的外面加多一层或两层铝箔，，，使用金属对电磁波的反射、吸收和趋肤效应原理，，，有用的避免外部电磁滋扰进入电缆，，，同时也阻止内部信号辐射出去，，，滋扰其它装备的事情。。
实验批注，，，频率凌驾5MHz的电磁波只能透过38μm厚的铝箔。。若是让屏障层的厚度凌驾38μm，，，就使能够透过屏障层进入电缆内部的电磁滋扰的频率主要在5MHz以下。。
而关于5MHz以下的低频滋扰可应用双绞线的平衡原理有用的抵消。。

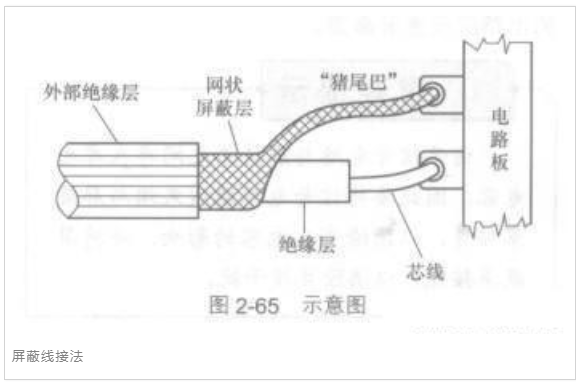

屏障线的一端接地，，，另一端悬空。。
当信号线传输距离较量远的时间，，，由于两头的接地电阻差别或PEN线有电流，，，可能会导致两个接所在电位差别，，，此时若是两头接地，，，屏障层就有电盛行成，，，反而对信号形成滋扰，，，因此这种情形下一样平常接纳一点接地，，，另一端悬空的步伐，，，能阻止此种滋扰形成。。
两头接地屏障效果更好，，，但信号失真会增大。。
请注重：两层屏障应是相互绝缘隔离型屏障！如没有相互绝缘仍应视为单层屏障！
最外层屏障两头接地是由于引入的电位差而感应出电流，，，因此爆发降低源磁场强度的磁通，，，从而基本上抵消掉没有外屏障层时所感应的电压；；； ；；；而最内层屏障一端接地，，，由于没有电位差，，，仅用于一样平常防静电感应。。下面的规范是最好的佐证！
《GB50217-1994电力工程电缆设计规范》——3.6.8控制电缆金属屏障的接地方法，，，应切合下列划定：
（1）盘算机监控系统的模拟信号回路控制电缆屏障层，，，不得组成两点或多点接地，，，宜用集中式一点接地。。
（2）除（1）项等需要一点接地情形外的控制电缆屏障层，，，当电磁感应的滋扰较大，，，宜接纳两点接地；；； ；；；静电感应的滋扰较大，，，可用一点接地。。双重屏障或复合式总屏障，，，宜对内、外屏障分用一点，，，两点接地。。
（3）两点接地的选择，，，还宜思量在暂态电流作用下屏障层不致被烧熔。。
《GB50057-2000修建物防雷设计规范》——第6.3.1条划定：当接纳屏障电缆时其屏障层应至少在两头等电位毗连，，，当系统要求只在一端做等电位毗连时，，，应接纳两层屏障，，，外层屏障按前述要求处置惩罚。。其原理是：
（1）单层屏障一端接地，，，不形成电位差，，，一样平常用于防静电感应。。
（2）双层屏障，，，最外层屏障两头接地，，，内层屏障一端等电位接地。。此时，，，外层屏障由于电位差而感应出电流，，，因此爆发降低源磁场强度的磁通，，，从而基本上抵消掉没有外屏障层时所感应的电压。。若是是避免静电滋扰，，，必需单点接地，，，岂论是一层照旧二层屏障。。由于单点接地的静电放电速率是最快的。。
可是，，，以下两种情形除外：
（1）外部有强电流滋扰，，，单点接地无法知足静电的最快放电。。若是接地线截面积很大，，，能够包管静电最快放电的话，，，同样也要单点接地。。虽然了，，，真是那样，，，也没有须要选择两层屏障。。不然，，，必需两层屏障，，，外层屏障主要是镌汰滋扰强度，，，不是消除滋扰，，，这时必需多点接地，，，虽然放不完，，，但必需尽快削弱，，，要削弱，，，多点接地是最佳选择。。好比，，，企业中的电缆桥架着实就是外屏障层，，，它是必需多点接地的，，，第一道防地，，，减小滋扰源的强度。。内层屏障层（着实，，，各人不会买双层的电缆，，，一样平常是外层就是电缆桥架，，，内层才是屏障电缆的屏障层）必需单点接地，，，由于外部强度已经镌汰，，，尽快放电，，，消除滋扰才是内层的目的。。
（2）外部电击和防雷等清静的要求。。这种情形必需要两层防护，，，外层不是用来消除滋扰的，，，是出于清静的思量的，，，包管人身和装备清静的，，，必需多点接地。。内层才是避免滋扰的，，，以是必需单点接地。。
