变压器套管发热剖析及处置惩罚知识分享

案例简介

某500kV升压站联络变压器为三相分体变压器，，，，，，红外测温发明C相中压套管与导线毗连处保存过热征象如图1。。

图1发热点的红外图像

针关于此处过热，，，，，，划分于前后2天举行红外丈量，，，，，，情形温度划分为16.9℃、19.8℃；；；红外热成像仪辐射率设置为0.9；；；相对湿度划分为45.3%、41.9%；；；目的距离为2m；；；负荷电流划分为1057 A、863.6A。。

C相中压套管红外图像复测红外图片如图2，，，，，，正常相中压套管红外图像图片如图3。。

图2 发热点复测红外图像

图3 正常相红外图像

缘故原由剖析

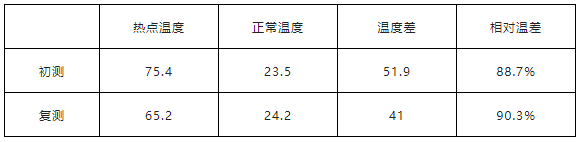

连系两次丈量数据，，，，，，形成下表。。

此次联络变压器中压套管讨论处过热问题，，，，，，依据DL/T 664-2016《带电装备红外诊断应用规范》对测试效果的盘算剖析可知属于电流致热型装备缺陷，，，，，，缺陷品级为严重缺陷。。

起源判断因导线散股或线夹松动造成联络变C相中压套管与导线毗连处温度过高，，，，，，亦不扫除由于接线松动、支持质料受高温变形等因素影响。。

从热成像图中可见，，，，，，靠近中压套管线夹处周围导线成螺旋状过热漫衍，，，，，，线夹左侧与导线接线处温度最高，，，，，，热门温度最高为初测日拍摄的75.4℃，，，，，，最高温升为57.5K。。

受视场与空间区分率限制，，，，，，为了更清晰的表征发热点的温度漫衍，，，，，，在所选择的温度规模内，，，，，，调理电平值和跨度值优化图像，，，，，，并提高图像的比照度。。经由对拍摄图片的这些处置惩罚后效果见图4。。

图4 优化后的发热图片

解体验证

在磨练历程中，，，，，，将线夹拆解，，，，，，发明导线与线夹之间紧固水平低，，，，，，并在拆下线夹后发明线夹保存裂纹，，，，，，在受到很小的外力后线夹断裂，，，，，，验证了之前的剖析，，，，，，线夹图片如图5所示，，，，，，替换新线夹后如图6所示。。

图5断裂的线夹

图6恢复后的线夹

红外热成像检测手艺可有用、实时地发明高压装备异常和故障，，，，，，运维职员对红外测温熟练掌握和使用，，，，，，可有用提高电力装备可靠性。。
