1、干式变压器相关手艺参数确认
1）变压器外壳接纳不锈钢外壳；；若变压器与低压进线柜相邻安排，，， ，，外壳IP选用IP30；；若变压器与低压进线柜不相邻安排，，， ，，可选用IP20 。。。。。。注重：IP防护品级越高，，， ，，其散热性越差，，， ，，选择时应凭证现实项目情形合理确定防火品级 。。。。。。

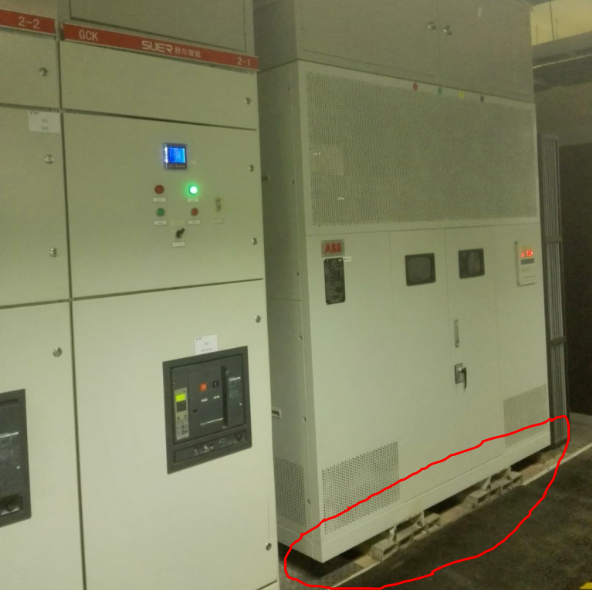

变压器外壳有落地式与非落地式，，， ，，变压器外壳高度与低压柜高度坚持平齐；；（下图为变压器外壳非落地式）
2）变压器前后门需加带电闭锁装置，，， ，，当变压器低压侧带电时，，， ，，前后门应打不开，，， ，，失电时，，， ，，前后门可翻开 。。。。。。
3）变压器底座加装防震垫 。。。。。。
4）变压器外壳下部10kV进线带电缆牢靠支架，，， ，，并带橡胶防护圈 。。。。。。
5）变压器前后门设装置行程开关SA，，， ，，变压器室门翻开，，， ，，对应高压馈线分闸回路跳开；；变压器室门关闭，，， ，，对应高压馈线合闸回路解锁；；

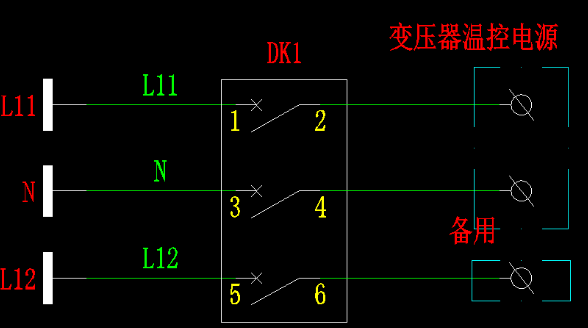

6）变压器温控器电源常见方法：外置接法和内置接法 。。。。。。
a.当变压器与低压柜相邻安排时，，， ，，可接纳外置接法（即温控器电源开关设置在低压进线柜电源侧，，， ，，选用空气开关C63A/3P 16A）；；

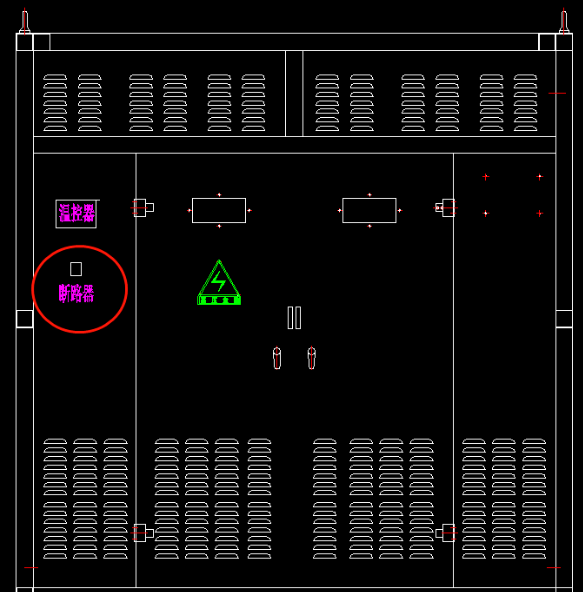

b.当变压器与低压柜距离相对远时，，， ，，可选用内置接法（电源引自变压器本体低压侧(A,N)，，， ，，并在变压器外壳上设置C63A/2P空气开关 。。。。。。）
2、确认变压器崎岖压（10/0.4kV）收支线方法

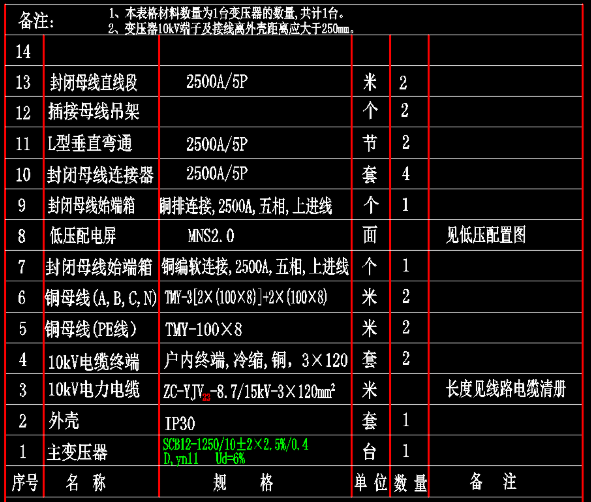

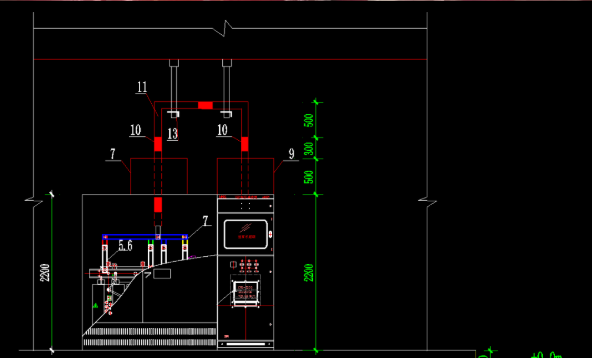

1）变压器--低压进线柜接纳关闭母线毗连（即变压器上出线，，， ，，低压进线柜上进线）；；

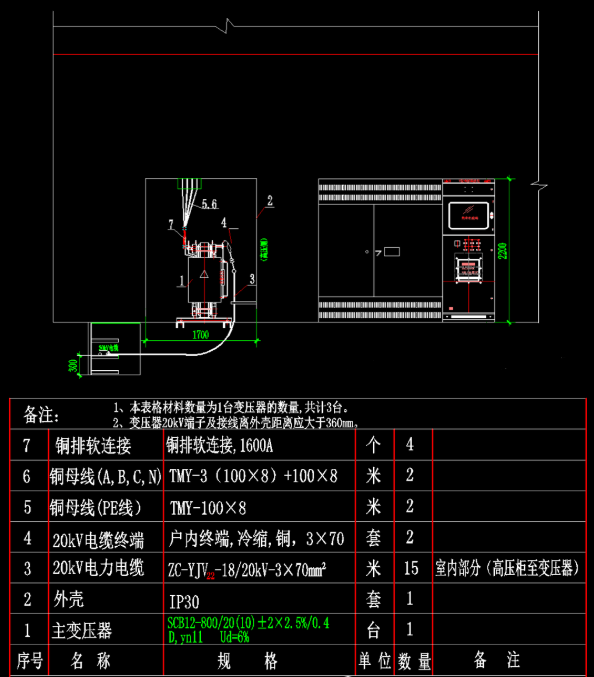

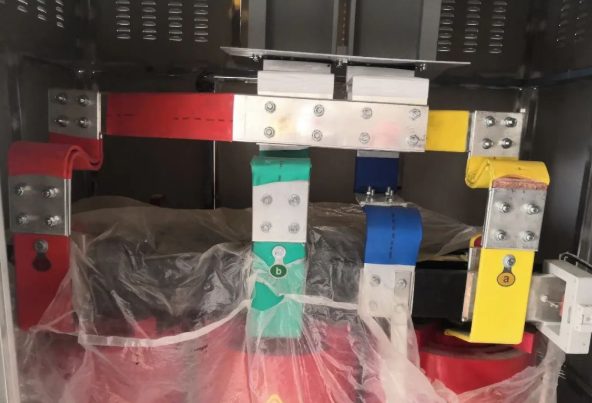

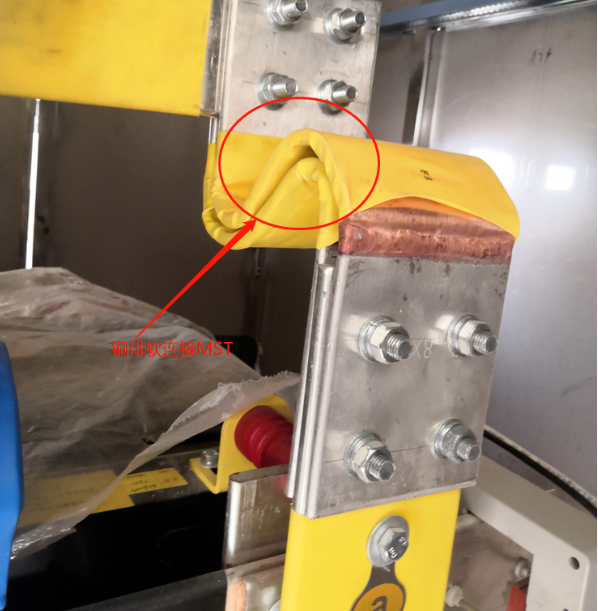

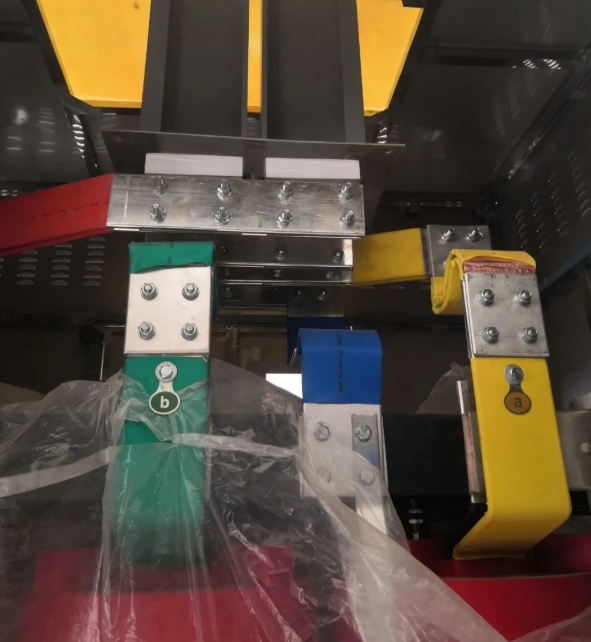

2）变压器--低压进线柜接纳铜排侧出线毗连（即变压器侧出线，，， ，，低压进线柜侧进线）；；

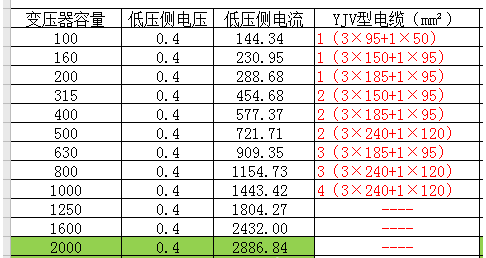

3）变压器--低压进线柜接纳低压电缆毗连；；

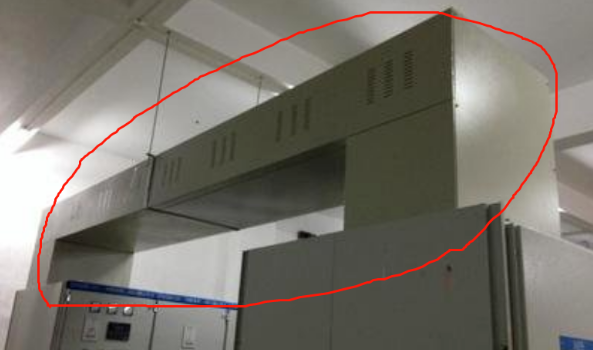

4）变压器--低压进线柜接纳低压母线桥；；
5）变压器低压侧开关整定及对应相关参数选择
