概述
故障录波器是在电力系统爆发故障时，，自动、准确地纪录故障前、中、后历程中电宇量和开关量的自动纪录装置。。。。变电站接纳的微机�；；；ぷ爸没蛭⒒收下疾ㄓ镁哂行畔⑹菔章蕖⒋娲⑵饰黾安ㄐ问涑龅裙π�。。。。录波启动是凭证故障特征显着的电宇量触发，，如电流/电压突变量、电流/电压越限、频率转变量等。。。。
简而言之，，故障录波就是把故障前、中、后的各项模拟量转变趋势及开关变位情形纪录下来，，供运行职员举行剖析。。。。
一、基本看法

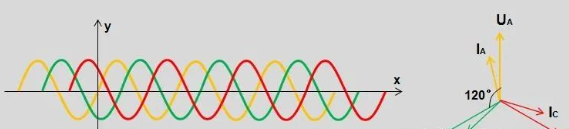

1、交流电：巨细和偏向随时间按正弦曲线的纪律爆发周期性转变的电动势、电压和电流称为交变电动势、交变电压和交变电流，，统称为交流电。。。。

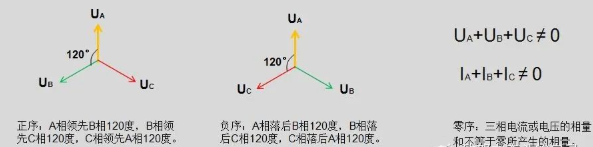

2、正序、负序、零序：为了剖析在系统电压、电流泛起差池称征象时，，把三相的差池称分量剖析成对称分量（正、负序）及同向的零序分量。。。。只要是三相系统，，就能剖析出上述三个分量。。。。关于理想的电力系统，，由于三相对称，，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的缘故原由）。。。。当系统泛起故障时，，三相变得差池称了，，这时就能剖析出有幅值的负序和零序分量了。。。。

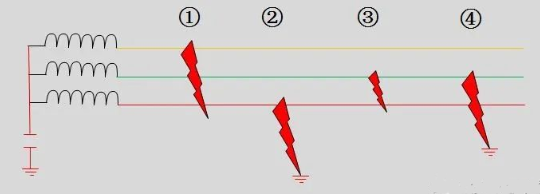

3、爆发正序、负序、零序的故障类型
（1）三相短路故障和正常运行时，，系统内里是正序。。。。
（2）单相接地故障时间，，系统有正序、负序和零序分量。。。。
（3）两相短路故障时间，，系统有正序和负序分量。。。。
（4）两相短路接地故障时，，系统有正序、负序和零序分量。。。。
4、复合电压：由相间低电压和负序电压组成。。。。
二、故障录波原理

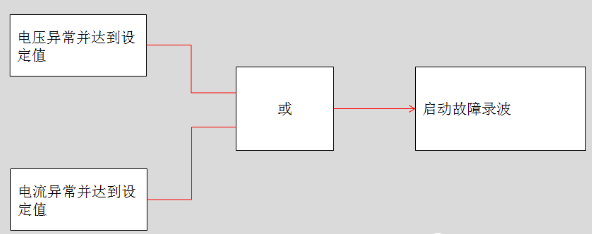

1、录波逻辑
电压异常：低电压、负序电压、零序电压等；；；
电流异常：过电流、负序电流、零序电流（�；；；ね度胧保┑�。。。。

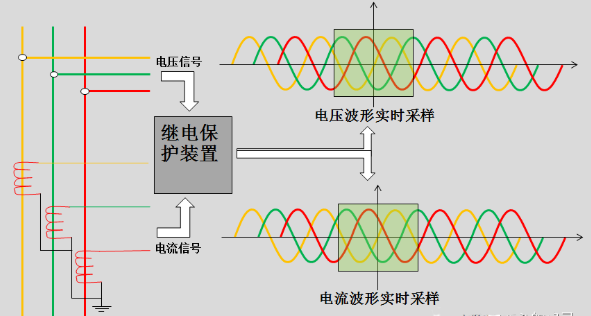

2、录波信号原理

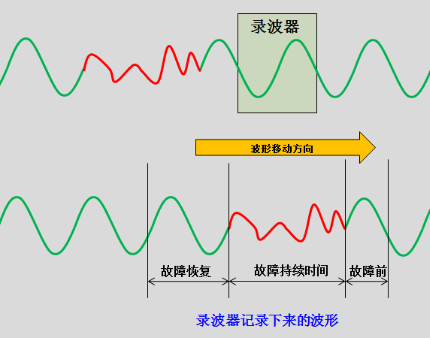

录波器一样平常纪录故障前40ms至故障恢复后的波形及装备行动情形。。。。

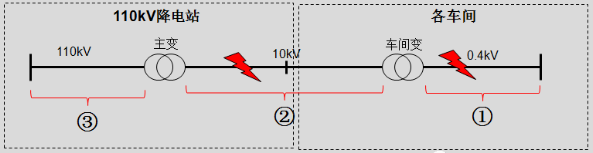

3、4种常见故障波形（10kV侧录波文件）
（1）电流突变，，电压稳固——0.4kV装备短路故障。。。。
（2）电压降，，电流升——10kV装备短路故障。。。。
（3）电压降，，电流升高不显着——电网波动。。。。
（4）电压稳固，，电流泛起阻尼状变小——变压器送电。。。。

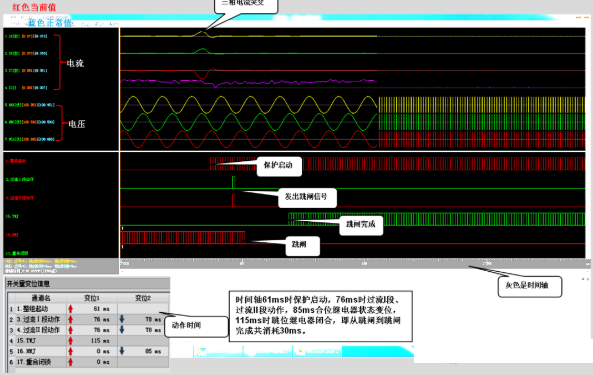

4、录波文件组成
左侧上部为模拟量采样数据，，蓝色数据为正常时有用值，，红色数据为鼠标所在波形的有用值，，右上侧是波形。。。。
左中侧是开关量，，右中侧是开关量变位情形。。。。
左下侧是开关量变位时间。。。。
三、典范录波文件剖析（10kV侧录波文件）

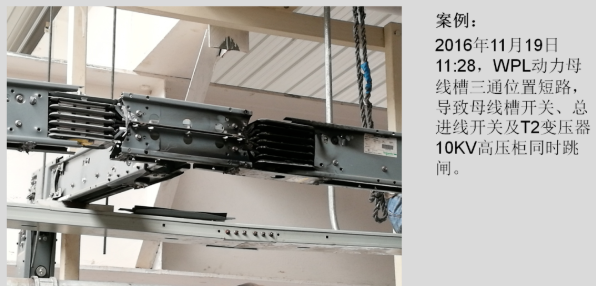

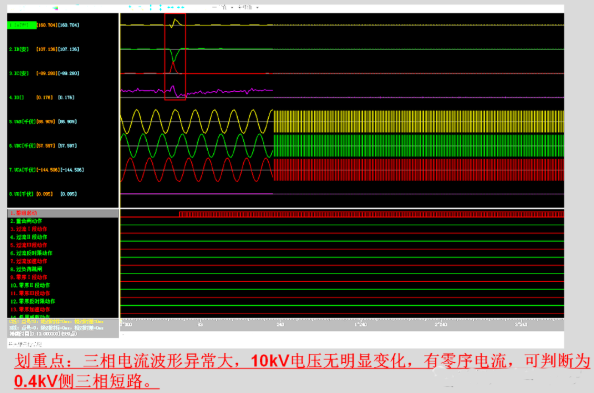

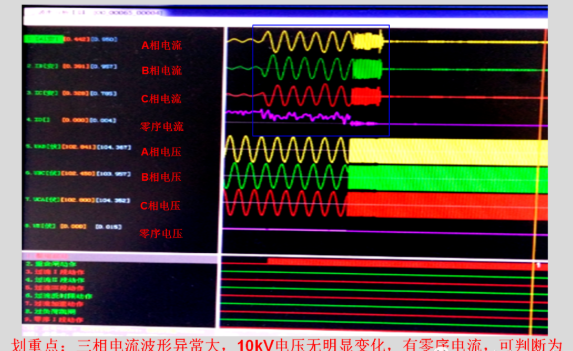

典范波形1——0.4kV侧短路故障
（10kV三相电流增大，，10kV电压稳固）

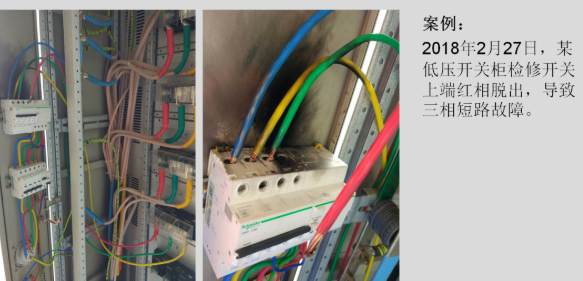

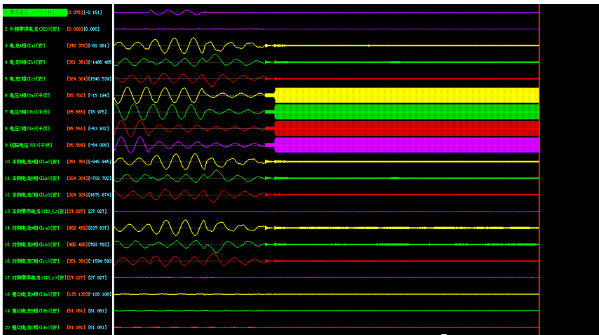

典范波形2——0.4kV侧短路故障
（10kV三相电流增大，，10kV电压稳固）
四、110kV电网波动剖析
爆发电网波动时，，重点关注以下几个方面：
1、电压降幅。。。。鼠标移动到电压波形异常最显着的位置，，审查左侧模拟量通道红色数字与蓝色数据比照，，即可看到电压降幅，，如110kV相电压下降15kV，，降幅23%。。。。（注重看数据的单位，，若是是V，，则需要乘以变比）
2、一连时间。。。。从故障爆发到故障切除的时间，，即波形从异常到正常的时间，，时标起始位置一样平常从0最先，，如一连100ms。。。。

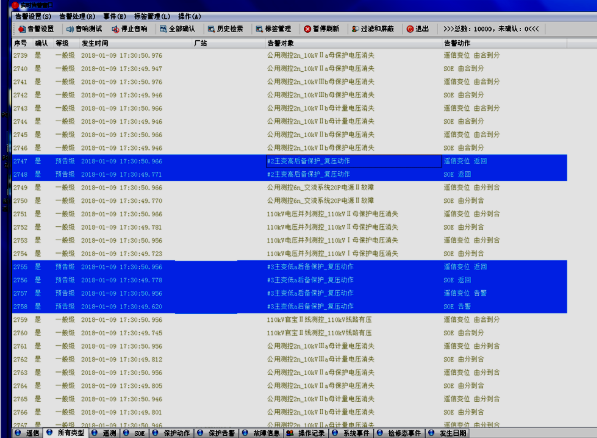

3、后台是否有主变复压行动告警。。。。若有复压行动，，说明此次电压波动可能对现场装备造成影响。。。。若无复压行动，，则无影响。。。。

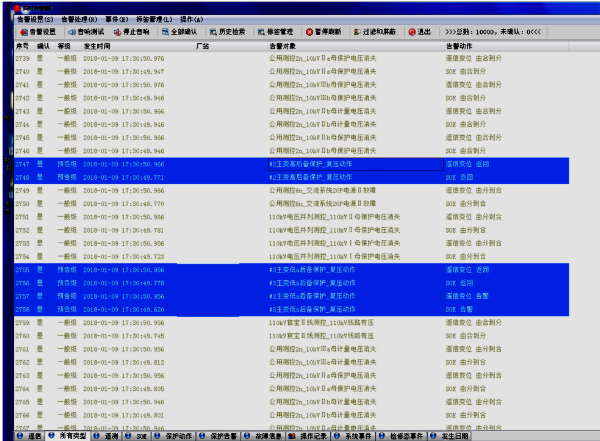

4、后台是否有电压消逝告警。。。。若有电压消逝约号，，说明此次电压波动幅度较大，，现场装备已经受到影响，，需做好装备恢复事情。。。。
