随着手艺的生长，，，，，以及国家政策的勉励，，，，，越来越多的小电源并入到电网，，，，，如小型水力发电厂、太阳能发电厂、风力发电厂和垃圾发电厂等。。 。。。。这些小电源的接入给电网带来好的一面，，，，，称为“系统支持效益”，，，，，小电源接入电网已成为不可阻挡的趋势，，，，，但也给古板备自投带来一定的影响（注重：上级变电站若有牢靠装备，，，，，下级110kV变电站就不可有备自投）。。 。。。。

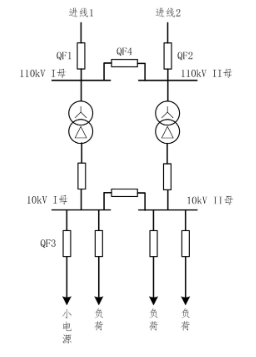

（本文以110kV变电站110kV进线备自投为例）
01、主供线路跳闸后，，，，，小电源接入对备自投的影响
差别季节、差别运行方法下，，，，，变电站小电源和负荷的匹配情形也有所差别。。 。。。。主供线路跳闸后，，，，，变电站电压、频率特征转变差别很大，，，，，概略分为以下三类情形：
第一类：变电站所接小电源着力大于负荷，，，，，电力送出，，，，，主供电源线路跳开后变电站母线电压较高、系统泛起高频，，，，，备自投不可动，，，，，孤岛运行只能依赖小电源调理电压和频率，，，，，波动较大，，，，，电能质量差。。 。。。。
第二类：变电站所接小电源着力与负荷相当，，，，，主供电源跳开后局部电网能在允许的频率、电压规模内运行，，，，，主供母线侧酿成孤岛运行，，，，，但当负荷转变时，，，，，由于小电厂负荷调理能力较差，，，，，以是电压和频率波动较大。。 。。。。
第三类：变电站所接小电源着力小于本站负荷，，，，，主供电源跳开后小电源对终端站电压有一定支持作用，，，，，但又缺乏以维持孤网稳固运行。。 。。。。差别运行方法下主供线路跳闸后，，，，，由于小电源的保存，，，，，使得孤网运行变电站电压、频率不稳固，，，，，一样平常在缓慢失压后最终导致系统瓦解。。 。。。。

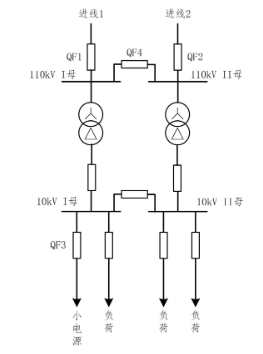

当电压低至额定电压25%还未跳开小电源，，，，，备自投行动，，，，，母联QF4合闸，，，，，由于频率和相位纷歧致，，，，，可能导致短路的爆发。。 。。。。
（可接纳主供电源线路跳开后变电站的母线电压作为区别上述三类情形的判据）
02、小电源接入对备自投影响解决要领
1. 提高无压定值
《3～110kV电网继电� ； ；ぷ爸迷诵姓ü娉獭芬�，，，，，备自投备供电源有压定值取0.6～0.7倍额定电压，，，，，主供电源无压定值取0.15～0.3倍额定电压。。 。。。。当泛起主供电源失去后，，，，，电压虽降至0.7p.u.以下，，，，，但仍然在0.3p.u.以上情形时，，，，，备自投不知足母线无压条件而无法启动，，，，，倒运于负荷快速恢复。。 。。。。（规程中无压定值取值较低有其历史缘故原由，，，，，主要是为了提高电磁式低电压原件的可靠性，，，，，同时电网故障切除后能够可靠返回。。 。。。。）
关于微机装置而言，，，，，电压丈量元件的准确度很高，，，，，因此，，，，，在有压定值设置为0.7p.u.的基础上，，，，，无压定值提高至0.5p.u.左右后仍然有足够的裕度。。 。。。。提高无压定值后，，，，，可有用镌汰备自投装置的期待时间，，，，，加速行动。。 。。。。
2. 作废倒供电放电逻辑
针对小电源着力较大可能泛起与负荷相匹配的情形，，，，，导致“倒供电防误逻辑”（见下文诠释）误闭锁，，，，，建议凭证以下要求调解备自投计划，，，，，作废该防误逻辑：
1）关于纯负荷线路可将其设置为不加入自投逻辑线路，，，，，当因运行方法调解而使得此线路成为电源线路时，，，，，应将其调解至主供电源线路，，，，，如因装置功效限制不可调解，，，，，应退出备自投 ； ；
2）其他线路则在设计备自投逻辑时所有纳入主、备电源线路。。 。。。。
倒供电防误逻辑
为了避免备自投装置误投和增添对接线方法的顺应性，，，，，关于一些变电站保存有未加入自投逻辑的线路（一样平常为负荷线路或停用线路），，，，，在通例放电条件的基础上，，，，，增添了“若主供线路跳开，，，，，但母线电压大于有压定值”的放电条件，，，，，目的是避免当主供电源跳开而未加入自投逻辑的线路倒供电时，，，，，泛起倒供线路故障跳闸导致母线失压时，，，，，备自投启动造成自投于故障。。 。。。。
3.延时放电配合
为避免由于主供电源线路跳开，，，，，由于小电源发电机的强励磁装置行动，，，，，使变电站母线电压迅速抬高到“无压定值”之以上，，，，，使得备自投起动后又迅速返回，，，，，导致备自投放电或错过备投至系统备用电源的时机。。 。。。。
对备自投逻辑应举行优化，，，，，当泛起主供电源跳开、母线电压坚持时，，，，，应经一定延时放电（详细延时应和小电源解列装置配合），，，，，待小电源解列后母线失压时可启动自投一次。。 。。。。
4.加速联切小电源
当主供电源跳开且变电站泛起低压时直接切除小电源或小电源所在线路，，，，，以使母线电压快速跌落至失压定值以下。。 。。。。
（1）当本站小电源线路和负荷线路可清晰区分的情形下，，，，，为提高可靠性，，，，，应在本站通过联切，，，，，直接切除小电源线路，，，，，详细联切功效可在本站低压联切装置或者备自投装置中实现，，，，，其中低压联切定值应与第三道防地的低频低压切负荷定值协调配合。。 。。。。
（2）当本站小电源和负荷混接的情形，，，，，应春联切小电源同时会损失的负荷举行统计，，，，，凭证损失负荷比例情形思量是否接纳联切小电源线路。。 。。。。如损失负荷比例较低，，，，，则可接纳本站直接联切的方法 ； ；如损失比例过高甚至所有损失，，，，，则不应直接切除。。 。。。。
（3）若有于损失比例过高不宜直接切除或由于小电源过多灾以实现联切时，，，，，可接纳以下两方面的步伐：
一是应完善小电源侧的低频、低压解列装置设置，，，，，增强解列装置的运行治理，，，，，确保其能够快速解列小电源，，，，，加速电压下降至无压定值规模以内，，，，，为备自投快速启动创立条件。。 。。。。
二是在本站的下一级站点的出线对侧站点实现低压联切小电源步伐，，，，，可以镌汰负荷损失。。 。。。。
5. 刷新备自投逻辑程序
在备自投装置发出联切小电源下令后，，，，，在逻辑程序中增添小电源线路开关现实跳位接点返回开入检查（此现实跳位为每一条小电源线路开关现实跳位串联组合后的总跳位接点）。。 。。。。
详细为当备自投发联切其他装备（如小电源联络线或接地变）下令后，，，，，在一准时间内检查联切的装备是否跳开（即核实被联切装备开关现实TW接点是 否返回），，，，，当备自投判断出被联切的装备已跳开，，，，，即收回联切其他装备下令，，，，，再经一定延时发合备供电源线路或母联分段开关下令。。 。。。。若当备自投判断出被联切的装备没有跳开（即被联切装备开关现实TW接点没有返回），，，，，则备自投逻辑程序终止。。 。。。。
当小电源线路开关距离装备或线路磨练时，，，，，为能给备自投装置准确返回开关现实跳位接点，，，，，不至于备自投逻辑程序终止，，，，，解决计划是在小电源开关柜柜门面板加装“强制跳位”硬压板，，，，，每个小电源线路距离加装一个“强制跳位”硬压板与其开关现实跳位并联。。 。。。。当某条小电源线路开关装备或线路磨练时，，，，，将该距离的“强制跳位”硬压板投入,则可知足备自投联切小电源跳位返回的逻辑条件要求，，，，，而不至于备自投逻辑程序终止,造成备自投的不准确行动。。 。。。。
03、备自投联切小电源刷新实例（通例站）
1.刷新出口回路实现备自投联切小电源
刷新备自投出口回路主要是增装备自投联切回路。。 。。。。刷新前，，，，，备自投装置出口回路如下图，，，，，备自投跳合闸开出接点经出口压板至线路� ； ；げ僮飨渫瓿�110kV线路断路器的分合。。 。。。。

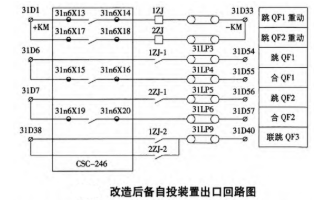

为使备自投在合上备用电源前联切小电源，，，，，需增添跳QF1开关或QF2开关时联切QF3开关逻辑。。 。。。。刷新后备自投装置出口回路如下图，，，，，跳QF1、QF2开关的开出回路增添重动继电器1ZJ、2ZJ。。 。。。。辅助接点1ZJ-1、2ZJ-1经出口压板跳QF1、QF2开关，，，，，辅助接点1ZJ-2、2ZJ-2并联经出口压板跳QF3开关，，，，，实现联切小电源。。 。。。。
小电源线路断路器是通过备自投跳变压器高压侧的任何一回进线时联跳的，，，，，而在默认情形下，，，，，备自投会检查进线开关位置，，，，，若进线开关已由线路� ； ；ぬ�，，，，，则不会追跳。。 。。。。CSC-246装置设有“开关偷跳再执行跳”控制字，，，，，将该控制字置为“1”，，，，，即可包管进线已在跳闸位置时追跳，，，，，从而联跳小电源。。 。。。。
2. 刷新开入回路实现备自投联切小电源

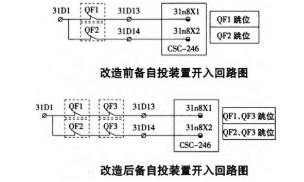

刷新后的备投逻辑要求监测QF3开关位置，，，，，可是刷新前备自投装置开入回路只接入了QF1和QF2开关的跳位，，，，，如下图。。 。。。。为此，，，，，修改备自投装置开入回路，，，，，将QF3开关的常闭接点划分与原QFl和QF2的常闭接点串联接入备自投装置的QF1和QF2跳位开入回路，，，，，如下图：
04、备自投联切小电源刷新实例（智能站）

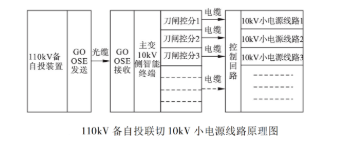

110kV备自投装置行动后，，，，，备自投装置发“联切其他装备”GOOSE跳闸下令，，，，，使用光缆接纳组网网跳方法在SCD文件中将联切下令通过拉虚端子的方法划分发送至主变10kV侧智能终端装置内的刀闸控分1、刀闸控分2等刀闸控分GOOSE吸收虚端子，，，，，然后在外回路中将差别的刀闸控分硬接点通过二次电缆的方法划分接至响应10kV小电源线路开关二次控制回路中的跳闸回路中。。 。。。。
由此可见在110kV备自投装置准确行动后发GOOSE跳闸下令至主变10kV侧智能终端，，，，，刀闸控分吸收到GOOSE跳闸下令后常浚�？？拥惚湮１战拥�，，，，，从而使10kV小电源线路开关跳闸二次回路连通，，，，，开关准确跳闸，，，，，即实现联切功效。。 。。。。

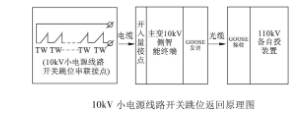

将 10kV 所有小电源线路开关跳位接点（此跳位接点为开关机构内常闭辅助接点）串联组合后接纳二次电缆的方法接至主变10kV侧智能终端装置的备用开入量接点，，，，，再使用光缆通过GOOSE组网方法在SCD文件中将开入量接纳拉虚端子的方法发送至110kV备自投装置，，，，，从而实现加入备自投逻辑程序运算。。 。。。。

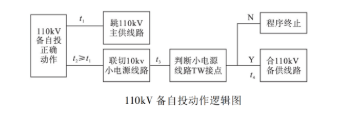

详细逻辑程序运算如上图，，，，，当110kV备自投装置准确行动后，，，，，经由t1时间跳主供线路开关，，，，，同时经由t2时间发联切10kV小电源线路开关，，，，，且在t3时间内判断小电源线路开关是否跳开（即核实被联切装备开关现实串联跳位TW接点是否已返回），，，，，若跳位TW接点返回，，，，，即备自投判断出所有被联切的装备已跳闸，，，，，则收回联切其他装备下令，，，，，再经t4时间发合备供线路或母联分段开关下令。。 。。。。
若当备自投判断出被联切的装备没有跳开（即被联切装备开关现实串联跳位TW接点没有返回），，，，，则备自投逻辑程序终止。。 。。。。通过此小电源线路跳位返回接点加入备自投逻辑运算，，，，，有用降低了备用线路与小电源非同期并列问题。。 。。。。
