DCS与MCC接口原理分享
DCS与MCC接口原理分享
DCS和MCC的接口原理很是主要，，，，，，系统的实验因工厂而异。。。。。。工厂中的每个驱动器都由漫衍式控制系统（DCS）通过控制信号举行控制。。。。。。浚�？刂菩藕疟环⑺透缁刂浦行模∕CC），，，，，，用于翻开或阻止电机或电驱动。。。。。。
关于DCS和MCC的相互通讯，，，，，，有一种使系统更容易的控制原理。。。。。。许多时间，，，，，，由于缺乏知识，，，，，，我们会犯过失或错过任何主要的一点。。。。。。
DCS和MCC通过继电器相互毗连和通讯。。。。。。一侧使用触点切换，，，，，，另一侧凭证条件逻辑操作继电器。。。。。。
1.DCS从数字输出卡向MCC发出启动下令，，，，，，以启动任何驱动器。。。。。。此启动下令一连几秒钟，，，，，，如1秒至2秒。。。。。。
2.DCS向MCC发出阻止下令，，，，，，以阻止任何驱动器。。。。。。当驱动器运行或处于阻止状态时，，，，，，数字输出/阻止下令始终通电。。。。。。每当系统发出阻止下令时，，，，，，数字输出就会下降，，，，，，即变为0。。。。。。这是由于故障�；；；；；ぬ跫糜谧柚骨�。。。。。。因此，，，，，，任何电缆损坏或毗连中止都会导致驱动器阻止运行。。。。。。
3.MCC向DCS提供运行指示输入。。。。。。每当驱动器运行时，，，，，，DCS卡的数字输入上都会泛起一连信号。。。。。。
4.DCS上显示目今或电源使用情形。。。。。。MCC有一个电流互感器，，，，，，DCS也有一个电流互感器。。。。。。将这两个变压器组合在一起，，，，，，将缩放后的适当电流值提供应DCS的模拟输入卡。。。。。。
5.MCC向DCS提供速率指示
6.关于变频驱动器（VFD），，，，，，DCS向VFD提供模拟输出，，，，，，以控制驱动器的速率。。。。。。
7.DCS吸收来自MCC的数字输入信号，，，，，，用于驱动器的外地和远程指示。。。。。。
8.DCS从MCC吸收一个以上数字输入信号，，，，，，显示MCC驱动器的康健状态。。。。。。若是MCC有任何跳闸或MCC中有任何以障，，，，，，则该信号显示电驱动未停当。。。。。。
为了使所有这些信号在DCS和MCC之间通讯，，，，，，使用了继电器。。。。。。使用继电器的主要目的是物理隔离两个系统，，，，，，即DCS和MCC。。。。。。隔离这两个系统的缘故原由是DCS的事情电压只有几伏，，，，，，最大为24伏。。。。。。

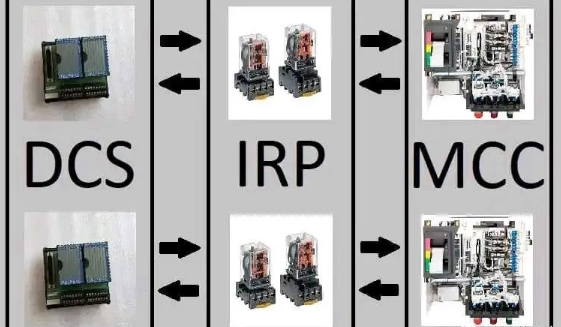

另一方面，，，，，，MCC使用的电压是几百上千伏的倍数。。。。。。因此，，，，，，纵然DCS上泛起一次MCC电压峰值，，，，，，也将摧毁耗资万万的DC总量。。。。。。为此，，，，，，一些行业有插入式继电器面板，，，，，，称为IRP。。。。。。IRP具有所有重播，，，，，，使DCS和MCC之间的通讯成为可能。。。。。。
关于IRP（插入式继电器面板）中使用的继电器，，，，，，有两种控制原理，，，，，，一种是控制继电器，，，，，，另一种是使用继电器触点。。。。。。
现在泛起的疑心是，，，，，，哪一侧将提供电压来检测触点的转变。。。。。。由于要检测触点切换，，，，，，需要电压。。。。。。
现在解决这个问题的要领很是简朴。。。。。。假设DCS想知道驱动器的状态，，，，，，无论驱动器是否正在运行。。。。。。在这种情形下，，，，，，DCS将向触点的一侧提供24伏电压，，，，，，每当该触点改变其状态时，，，，，，若是触点关闭，，，，，，DCS将吸收回24伏电压。。。。。。若是环路断开，，，，，，则不会收到24伏环路。。。。。。
若是驱动器由任何ESD系统控制，，，，，，则ESD系统单独向MCC发出控制驱动器的下令。。。。。。DCS系统中使用的所有信号均为硬接线。。。。。。在调试阶段，，，，，，对这些所有信号举行测试，，，，，，以确保浚�？刂葡低痴Ｊ虑�，，，，，，从而控制驱动器。。。。。。
在驱动器测试时代，，，，，，驱动器处于测试模式。。。。。。在测试模式下，，，，，，驱动器现实上不会启动或阻止，，，，，，但会对给定的启动或阻止信号举行反响。。。。。。将驱动器坚持在测试模式的历程由变电站的电气团队完成。。。。。。因此，，，，，，DCS和MCC接口关于从远程位置驱动驱动器很是主要。。。。。。
