接触式导波雷达液位变送器事情原理
接触式导波雷达液位变送器事情原理
导波雷达(GWR)使用微波。。。。。微波的主要特征是其反射取决于质料的能量反射特征。。。。。微波的反射不取决于质料的温度、粘度、灰尘和压力。。。。。由于这些特点,,,导波雷达的精度很是高。。。。。
导波雷达(GWR)的其他名称是时域反射计(TDR)或微脉冲雷达(MIR)。。。。。
导波雷达液位变送器事情原理

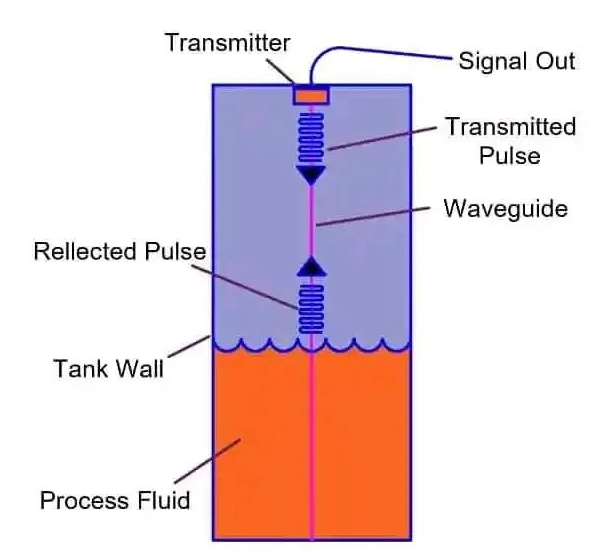

导波雷达(GWR)装置在要丈量液位的顶部。。。。。GWR探头装置在笼罩容器整个深度的储罐内。。。。。探头指导微波,,,并指导微波沿着探头撒播,,,而不会散射。。。。。GWR发射机以光速向探测器发送低能微波。。。。。当这些微波击中容器中的质料时,,,大部分微波能量会反射回来。。。。。GWR发射器吸收反射波形。。。。。

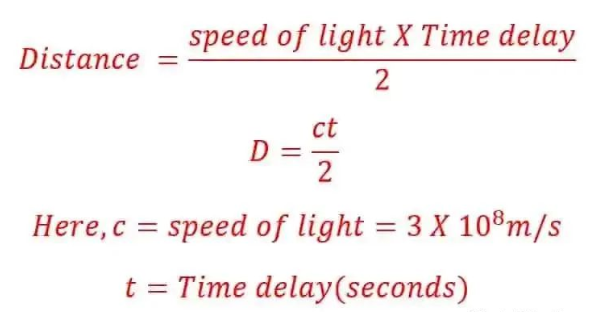

导波雷达液位变送器盘算发送和吸收波(回波)之间的时间差。。。。。雷达发射机的微控制器使用以下数学表达式盘算船舶的距离或深度。。。。。

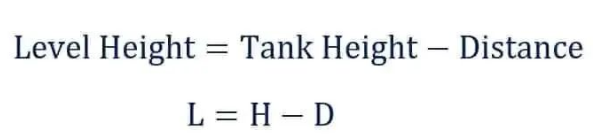

通过丈量距离,,,液位变送器显示液位。。。。。
大部分微波在击中的第一个物体后反射。。。。。然而,,,平衡微波继续沿着容器向下撒播,,,并击中第二个物体。。。。。当击中第二个物体时,,,微波反射,,,因此发射器吸收第二个回波。。。。。因此,,,可以知道两种或两种以上液体在第一个液位以下的界面。。。。。导波雷达的这些特征之美被用于丈量具有差别介电常数的液体(如油和水)之间的界面。。。。。
导波雷达液位变送器的优点
没有活动部件。。。。。因此,,,无需维护。。。。。无需重新校准,,,可准确丈量液位和接口。。。。。工艺条件(如密度、温度、压力等)不会影响丈量精度。。。。。因此,,,不需要对丈量值举行丈量校正。。。。。丈量精度不受蒸汽和湍流的影响。。。。。GWR手艺甚至适用于小型容器或具有重大几何形状和滋扰障碍物的容器。。。。。允许轻松升级自上而下装置,,,将走漏危害降至最低GWR适用于液体、淤泥、泥浆和一些固体。。。。。
局限性
探针不应与金属直接接触,,,由于金属会影响微波信号。。。。。解决此问题的要领是使用同轴式探头。。。。。
若是用于粘性子料,,,质料可能会群集在探头上,,,从而影响丈量精度。。。。。这种问题在小直径容器中更容易爆发。。。。。GWR的高级功效具有累积检测功效,,,是该问题的解决计划。。。。。
