母线色标

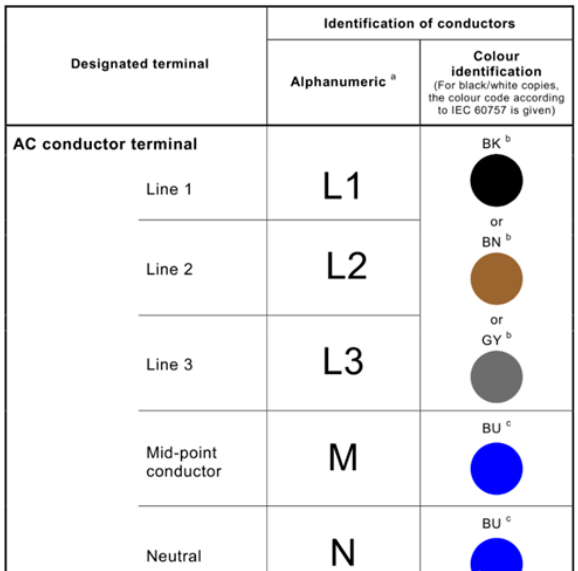

IEC60446：2007《人机界面标记标识的基本和清静规则　导体颜色或字母数字标识》，，，，，交流

相导体的首选颜色为玄色、棕色和灰色，，，，，等同于国家标准GB 7947-2010 。。。。。。

图片要害词

美国大部分地区接纳黑红蓝作为A、B、C三相色标，，，，，加拿大则是红黑蓝作为A、B、C三相的色标，，，，，欧洲部分国家是棕、黑、灰三色标。。。。。。

而马来西亚、印度、南非、沙特等国家普遍接纳红、黄、蓝作为三相色标，，，，，

L1(A相)-红 R 、L2(B相)-黄 Y、L3(C相)-蓝 B。。。。。。

澳大利亚、新西兰等接纳红、白、蓝三色。。。。。。

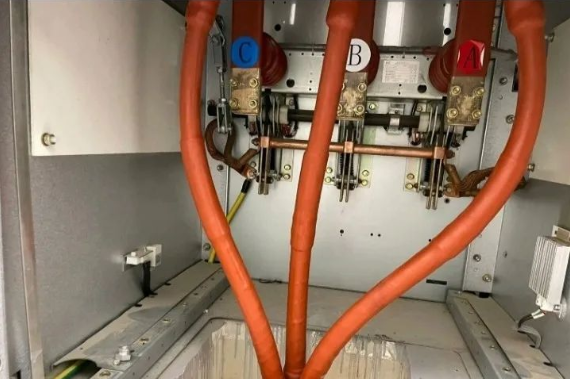

韩国项目

图片要害词

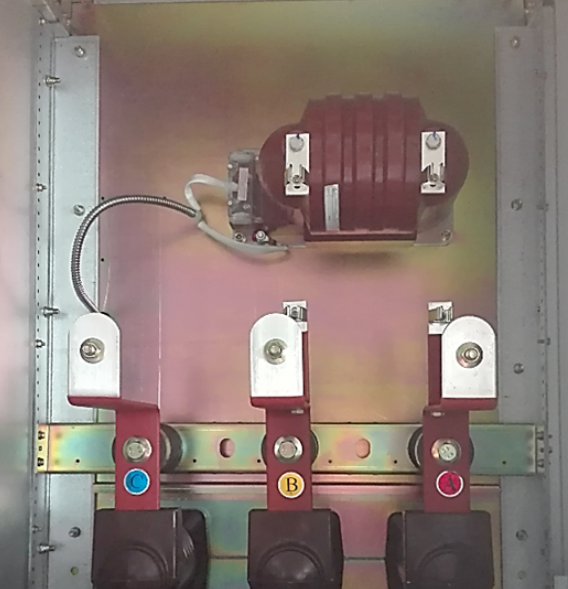

菲律宾项目

图片要害词

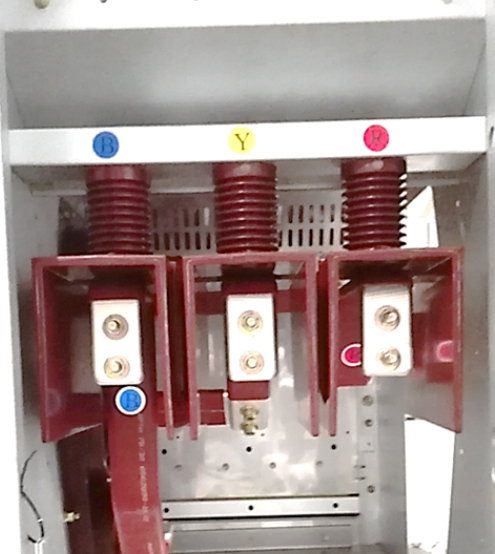

澳大利亚项目

图片要害词

关于地线，，，，，黄绿相间的颜色倒是通用认可的色标。。。。。。

因此各个国家的详细要求的颜色差别，，，，，因此需要凭证外洋项目的详细手艺条件SPEC.执行，，，，，是用A、B、C照旧用L1、L2、L3也需要按客户要求。。。。。。

关于模拟母线的颜色也纷歧样，，，，，也需凭证客户要求。。。。。。

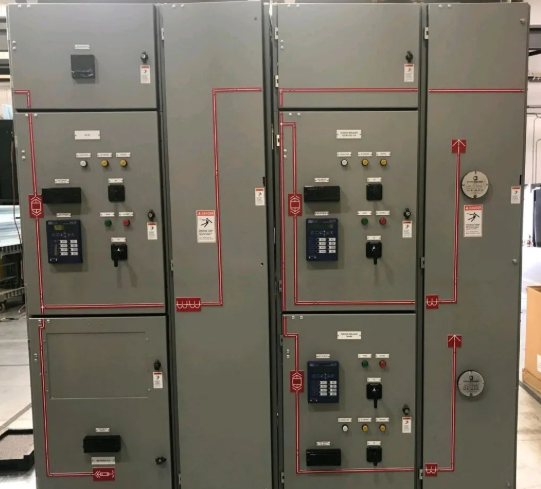

模拟母线的标记颜色参考

RAL 8001 -赭石棕色34.5kV / 33kV

RAL 5003-宝蓝色，，，，，13.8kV / 11kV

RAL9017 -玄色，，，，，中性/接地线

一样平常来说，，，，，若是客户没有界说，，，，，岂论几多电压品级，，，，，都建议接纳玄色，，，，，而不是凭证国标，，，，，不然可能有异议。。。。。。

图片要害词

凭证IEC60073：2002《人机界面标记标识的基本和清静规则指示器和操作器的编码规则》

每个断路器应设置一个可见的机械位置指示装置。。。。。。该装置应向两个偏向正驱动，，，，，以显示断路器在使用、测试和断开位置是处于“分”照旧“合”位置，，，，，并应以颜色编码“绿”和“红”标识，，，，，划分标有“白”字。。。。。。应提供类似的正驱动指示装置，，，，，以指示弹簧的状态。。。。。。当弹簧处于储能状态时应标明“弹簧已储能”，，，，，当弹簧不处于合闸状态时应标明“弹簧释放”。。。。。。字母应为“白色”配景中的“玄色”。。。。。。

北美IEEEC37.74标准，，，，，用颜色来体现位置，，，，，红色代表合闸，，，，，绿色代表分闸，，，，，“开”和“关”用比照色体现。。。。。。

断路器合闸:红色

?断路器分闸:绿色

?断路器自动跳闸:白色

?位置指示灯:白色

关于活门颜色，，，，，

a.母线侧活门颜色应为“红色”，，，，，并应有“白色”字母体现“母线侧”。。。。。。

b.馈线侧(电缆侧)活门颜色应为“黄”，，，，，“黑”字体现“电缆”。。。。。。

c.母线联络两个活门都应为“红色”颜色，，，，，并应以“白色”字体显示“母线1号”或“母线2号”(若是适用)。。。。。。

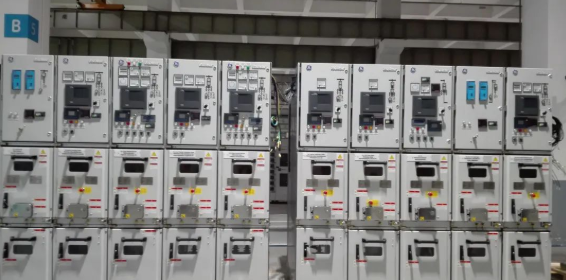

北美的开关柜标准IEEE C37.20.1低压柜标准，，，，，C37.20.2中压关闭式开关柜标准，，，，，C37.20.3中压铠装式开关柜标准都要求开关柜外观颜色推荐接纳淡灰色，，，，，ASTMD1535标准色号61 。。。。。。The preferred color for the finish on switchgear assemblies shall be light gray No.61 in accordance with ASTMD1535 1997 (Munsell notation 8.3 G6.10/0.54).

许多客户对开关柜的外观颜色都有要求，，，，，这样是需要确认的。。。。。。
