充气柜(气体绝缘开关柜 ，，，，，，GIS -Gas Insulated Switchgear) ，，，，，，顾名思义就是开关主回路系统装置在充满气体的密闭的气箱里 ，，，，，，开关主回路系统包括断路器、隔脱离关、接地开关、负荷开关、母线等元器件 ，，，，，，开关母线通过绝缘套管与柜外相连 。。。。。。出线套管与电缆通过电缆靴固体绝缘密封毗连 ，，，，，，实现整个全高压回路的全绝缘 ，，，，，，由于充有压实力体和带接地屏障固体绝缘 ，，，，，，因此尺寸紧凑 ，，，，，，不受外界大气压、温湿度等情形因素的影响 。。。。。。
恒久以来 ，，，，，，充气柜沿用高压领域应用的SF6作为绝缘介质 ，，，，，，相同压力的SF6气体绝缘强度是空气的3倍 ，，，，，，12kV气箱中导体之间以及对地间距只要大于40就能够知足绝缘要求 。。。。。。同时SF6又具有优异的灭弧能力 ，，，，，，应用于高压断路器及负荷开关 ，，，，，，因此充气环网柜普遍使用 ，，，，，，RM6环网柜负荷开关、断路器都是SF6灭弧 ，，，，，，尺寸紧凑 。。。。。。由于SF6是国际公认破损大气情形的六种气体之一 ，，，，，，其温室效应指数全球变暖潜力值GWP是23500 ，，，，，，排放1吨SF6相当于排放23500吨的二氧化碳 ，，，，，，其破损水平可想而知 。。。。。。
因此就必需选择SF6替换气体来用于充气柜 ，，，，，，选择的气体从自然气体到人工合成气体 ，，，，，，关于12kV的产品 ，，，，，，通过优化电场 ，，，，，，充入一定压力的干燥空气/氮气就可以替换 。。。。。� ；；；；蛘吖烫寰道磁獬テ寰等狈Φ牟糠� ，，，，，，实现替换 。。。。。。40.5kV充气柜选择SF6+N2或C4/C5+CO2混淆气体来实现替换 。。。。。。
与充气柜对应的是空气柜(空气绝缘开关柜 ，，，，，， AIS -Air Insulated Switchgear) ，，，，，，空气就是我们天天都离不开、都需要的周围的空气 ，，，，，，依赖空气绝缘 ，，，，，，意味着开关及带电主回路都与空气直接接触 ，，，，，，依赖空气的绝缘强度 ，，，，，，坚持足够的空气间隙实现绝缘 ，，，，，，如12kV空气绝缘净距要大于即是125mm ，，，，，，40.5kV要大于即是300mm等 ，，，，，，这样开关柜的尺寸就较量大 ，，，，，，简朴的说交流开关柜有A、B、C三相 ，，，，，，每相导体有一定的宽度 ，，，，，，凭证电流决议 ，，，，，，如1250A接纳80mm宽的铜排 ，，，，，，这样12kV空气绝缘1250A开关柜的宽度就需要大于即是 125+80+125+80+125+80+125=660mm ，，，，，，因此一样平常AIS 1250A的宽度是800mm ，，，，，，相间距是210mm ，，，，，，可以算出相间净距 210-80=130>125mm ，，，，，，而距地间距是(800-210*2)/2-40=150mm ，，，，，，侧面留有一定空间用于装置其它金属线槽 ，，，，，，机械联锁等可能影响净距的结构 。。。。。。
那么问题来了 ，，，，，，充干燥空气的充气柜和空气柜都是使用空气 ，，，，，，气体是一样的吗?那么优点在那里呢? 首先 ，，，，，，充气柜使用的是干燥空气密封在气箱内 ，，，，，，即含水率很低 ，，，，，，不会对导电回路造成影响 ，，，，，，而空气柜导体与大气直接接触 ，，，，，，空气中湿度大 ，，，，，，恒久运行会降低绝缘件绝缘强度 ，，，，，，加速老化;
组成 20%氧气O2/80%氮气N2混淆物
特征 无色、无味、无害、不易燃、无毒、无反应
异物纯度 ≤ 1 ppm
水分含量 ≤ 5 ppm H2O
混淆容差 ≤ 1.5 %
CAS-编号7782-44-7

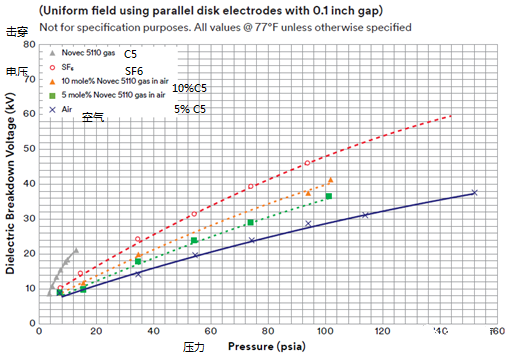

其次 ，，，，，，一定压力的空气绝缘强度比大气中的绝缘强度有所提高 ，，，，，，虽然压力要增添到3倍以上才华抵达SF6水平 ，，，，，，即若是绝对压力抵达0.22MPa以上 ，，，，，，可以抵达替换 ，，，，，，一样平常微正压增添不大 。。。。。。

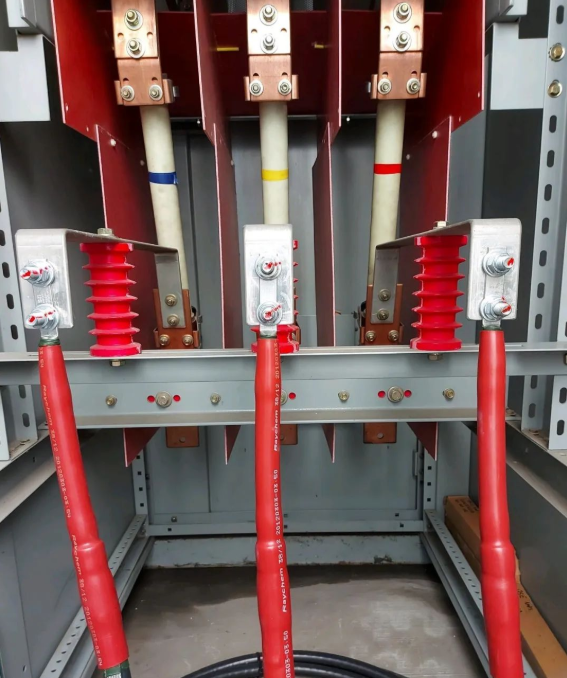

第三 ，，，，，，照旧充气柜不受情形影响 ，，，，，，没有腌臜 ，，，，，，动物入侵等 ，，，，，，因此可以恒久稳固运行 ，，，，，，众所周知 ，，，，，，爬电比距是与腌臜水平对应 ，，，，，，绝缘件在干燥清洁空气中 ，，，，，，其爬电比距可以很小 ，，，，，，接纳板型支持也是可以知足绝缘的 ，，，，，，而在空气柜中则必需增添伞裙 。。。。。。

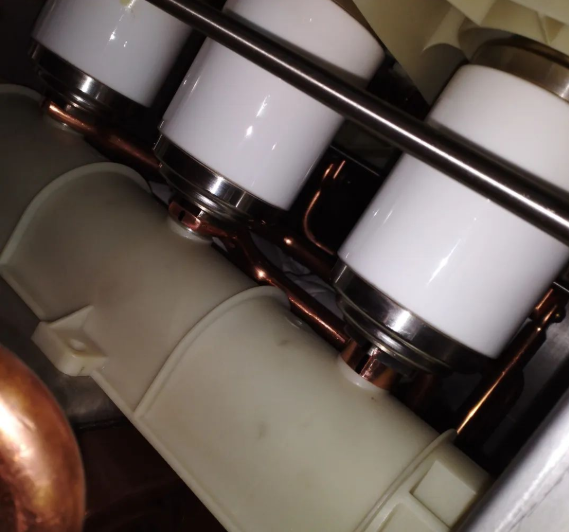

第四 ，，，，，，通过圆棒型母线 ，，，，，，匀称电场纵向安排 ，，，，，，空气间距大于即是90则完全可以知足75kV攻击耐压要求 ，，，，，，加之固体绝缘/复合绝缘实现了小型化 ，，，，，，体积增添不大 ，，，，，，纵向安排宽度影响不大 ，，，，，，气箱宽度420mm ，，，，，，高度、深度增添约1/3就可以实现环网柜/小电流柜的SF6替换 ，，，，，，简朴盘算即可以证实这一点 。。。。。。
因此干燥空气绝缘+真空灭弧是现阶段低电压经济简朴的替换计划 ，，，，，，高电压大电流虽然形状尺寸比空气柜优势不大 ，，，，，，但清静可靠、寿命长、免维护的特点照旧有利于可一连生长的 。。。。。。
