500kV变压器消磁试验知识分享
500kV变压器消磁试验知识分享
测试时间 | 04-01 | |
当天情形 | 晴 | |
测试所在 | 江西 | |
测试单位 | 某企业 | |
现场基本信息 | 试品类型 | SFP-400000/500 |
电压品级 | 525±2×2.5%/69kV | |
测试项目 | 变压器消磁试验 | |
使用仪器 | 变压器消磁仪 | |
测试数据 | 经两次消磁之后，，，变压器无剩磁 | |
试验仪器

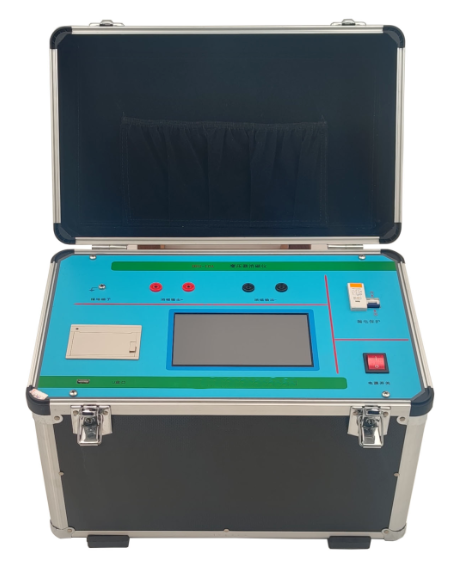

变压器消磁仪
变压器剩磁缘故原由：
变压器绕组直流电阻试验是变压器例行试验的一个主要试验项目 。。通过丈量直流电阻，，，可以检查出绕组内部导线讨论的焊接质量，，，分接开关各个分接位置接触是否优异等，，，具有十分主要的意义 。。可是由于铁磁质料的磁滞特征，，，直流电阻试验将在变压器铁心中残留剩磁，，，一样平常来说直流电阻试验所加电流越大、加电流时间越长，，，剩磁量越大 。。
变压器铁芯在线圈未通直流电时，，，磁场强度H为零，，，磁感应强度B也为零，，，即H=B0 。。当直流电源通人线圈后，，，铁芯最先励磁，，，B随着H的增大而增大 。。当H=Hs时，，，B趋于饱和，，，形成励磁曲线0abC，，，记此时的磁感应强度为BS 。。断开直流电源，，，铁芯励磁电流消逝，，，B随着H的减小而减小，，，可是B偏离原来的磁化曲线，，，其转变落伍于H 。。当H减小至零时，，，B并不为零，，，而即是剩余磁感应强度Br 。。

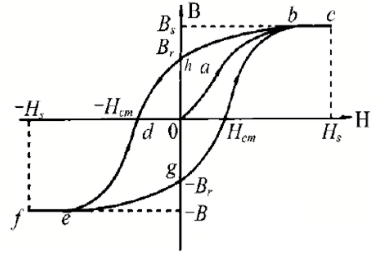

变压器磁滞曲线
变压器剩磁的危害：
由于剩磁的保存，，，当变压器投入运行时铁心剩磁使变压器铁心半周饱和，，，在励磁电流中爆发大宗谐波，，，形成涌流，，，这不但增添了变压器的无功消耗，，，并且可能引起继电�；；；；；て魑笮卸�，，，甚至损坏，，，造成经济损失 。。与此同时，，，铁心的高度饱和使漏磁增添，，，引起金属结构件和油箱过热 。。局部过热将使绝缘纸老化并使变压器油剖析，，，影响变压器的寿命 。。因而变压器铁心剩磁不但直接影响到绕组的运行清静，，，并且影响到电力系统的稳固、清静运行 。。
被试品信息
被测变压器为500kV有载调压电力变压器，，，变压器铭牌如下图:

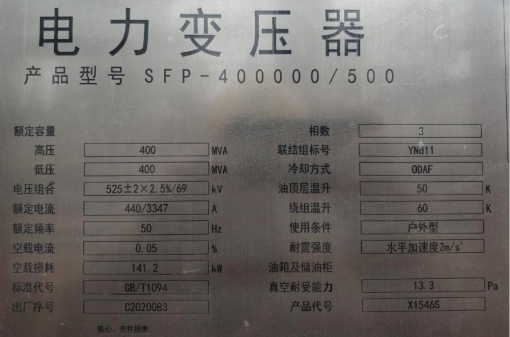

被测500kV变压器铭牌
现场试验流程
第一步
试验现场首先做好各项清静步伐如：装设清静围栏等，，，然后处置惩罚好被试品（注重变压器套管的接线所有都要拆除） 。。
第二步
仪器侧接地线接地，，，输出线对应接好；；；；；将消磁仪的红黑测试夹钳夹在低压侧的恣意两个绕组上如bc或ab，，，其余绕组悬空（从原理上来说消磁只需一次就可抵达效果，，，如需重复消磁待第一次消磁竣事后将夹子换到另外两相举行试验） 。。

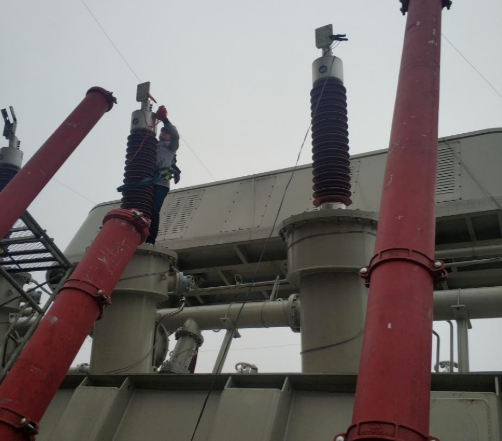

变压器低压侧接线试验

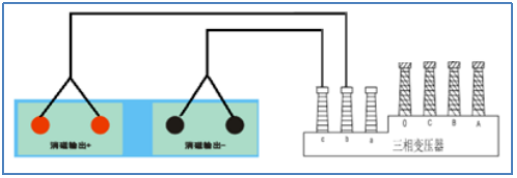

变压器消磁试验接线示意图
第三步

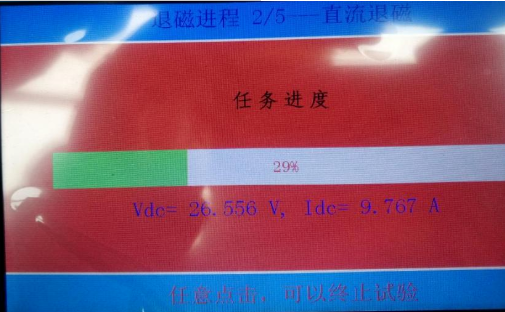

消磁分为5个历程价钱，，，即三测两消磁，，，空载电流测试-直流消磁-空载电流测试-直流消磁-空载电流测试 。。装备通过比照两次消磁后空载电流的转变来判断消磁的效果 。。
第四步
一样平常变压重视复两次消磁历程即可抵达90%的消磁效果 。。
现场数据剖析
经由重复两次消磁，，，变压器剩磁降低，，，可以正常运行 。。

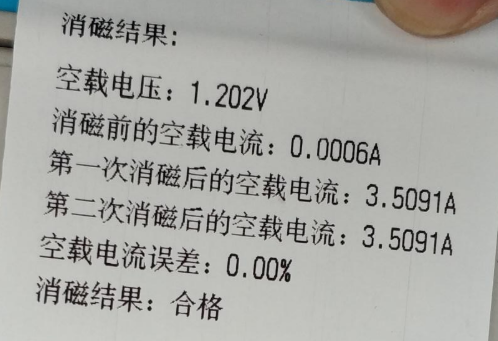

消磁效果

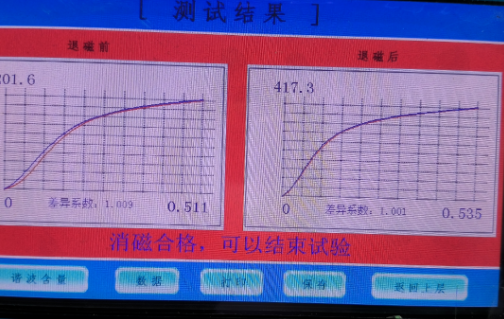

消磁前后空载电流比照
剩磁检测

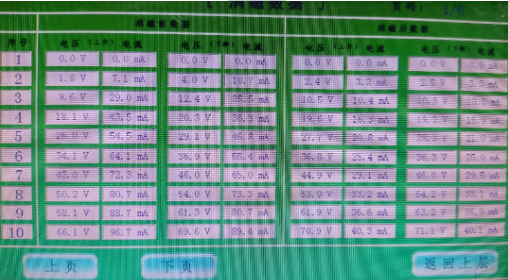

消磁试验报告
注重事项
1、大型变压器消磁试验，，，接线时应注重高空坠落危险，，，做好高空作业步伐 。。
2、消磁历程中变压器中压侧和高压侧会有感应电，，，职员必需远离包管清静距离 。。
