绝缘靴与绝缘手套耐压试验知识分享

试验仪器

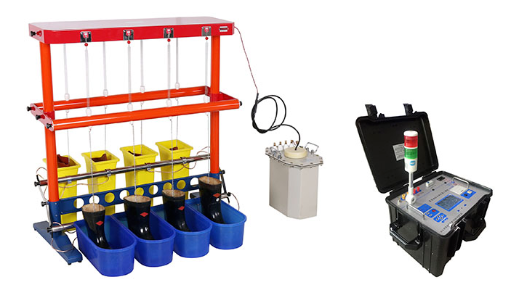

KWZK-JY800系列绝缘工用具耐压试验装置

试验目的：绝缘手套接纳橡胶类绝缘质料制作，，，通过磨练绝缘手套和绝缘靴的绝缘优异水平，，，能够发明绝缘手套和绝缘靴的缺陷和绝缘隐患，，，预防清静事故的爆发。。。。。

试验要领参考：DL/T 1476-2015 电力清静工用具预防性试验规程。。。。。

试验装置及质料：KWZK-JY800系列绝缘工用具耐压试验装置、钢珠、自来水等。。。。。

绝缘手套试验

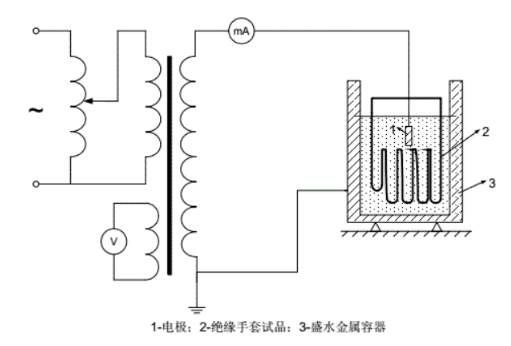

将辅助型绝缘手套置入并浸泡在盛有自来水的器皿中，，，内外水平面高度相同，，，手套露出水面90mm。。。。。高压试验电极笔直安排在手套内不，，，并且不可触碰到手套内壁。。。。。电压升至划定值，，，不应爆发击穿，，，丈量泄露电流。。。。。

表1 辅助型绝缘手套的试验项目、周期和要求

绝缘手套耐压试验

绝缘靴套试验

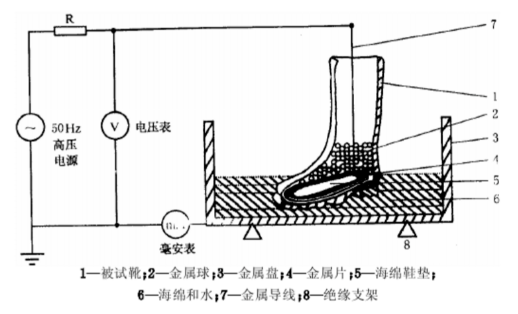

将绝缘靴安排在水槽中，，，水没过鞋面即可，，，鞋内铺满1-2层钢珠，，，钢珠不宜过多，，，将靴子底部笼罩铺平即可。。。。。试验电极笔直安排在钢珠上与钢珠接触，，，不要触遇到绝缘靴内壁。。。。。电压升至划定值，，，不应爆发击穿，，，丈量泄露电流。。。。。

表2 辅助型绝缘靴的试验项目、周期和要求

绝缘靴耐压试验

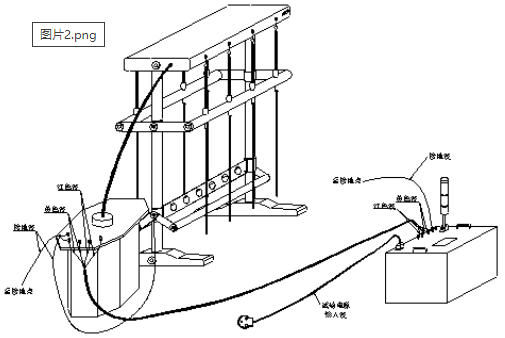

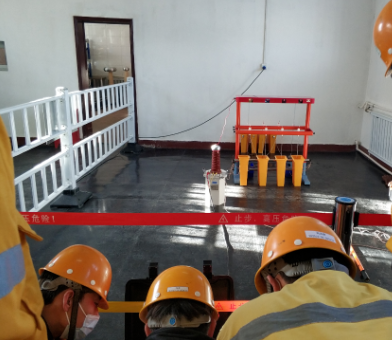

现场试验流程

1、翻开仪器电源开关，，，试验台红外开关。。。。。

2、在系统设定里举行高压分断自检，，，判断仪器是否能正常分断。。。。。

3、断开电源，，，将试验架子上的弹簧挂在自动缩短扣上。。。。。

4、再次确认所有职员是否已所有退离试区.转移到清静地带.试区遮栏门是否已关上；；；

5、翻开电源，，，进入试品参数设定选项，，，对试验电压和试品类型举行设置。。。。。高压型绝缘手套预防性试验的电压是8kV，，，坚持1分钟，，，泄泄电流不大于9mA者为及格。。。。。绝缘靴预防性试验的电压是15kV，，，坚持1分钟，，，泄泄电流小于即是6mA者为及格。。。。。

6、进入全自动耐压试验，，，按要求对泄露电流举行设置，，，设置好以后举行耐压试验。。。。。

7、在试验历程中不要进入试验区，，，直到耐压竣事（屏幕上显示电压降为0）才华举行放电，，，然后进入试验区举行后续作业。。。。。

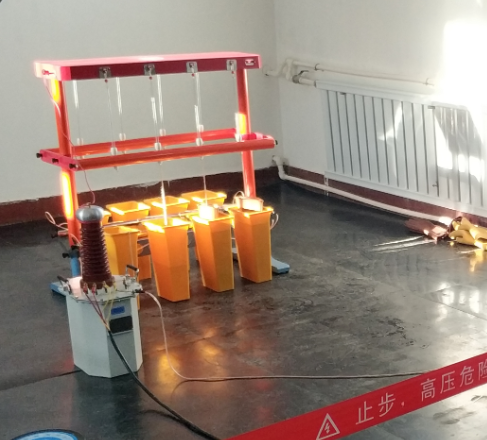

绝缘手套耐压试验

试验效果

试验效果判据：

①若某一组试验缺乏格，，，则脱扣器会自动脱落并断电。。。。。

②显示面板上会显示“缺乏格”字样。。。。。

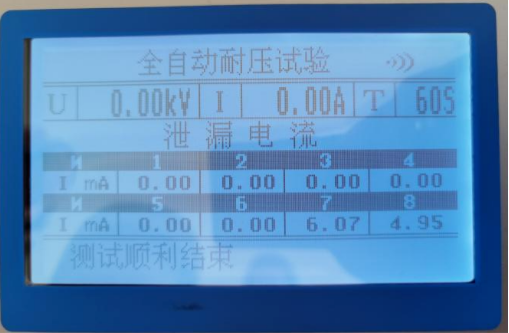

辅助型绝缘手套耐压试验效果如下图所示；；；按规程要求剖析为及格。。。。。

绝缘手套耐压试验效果

注重事项

1、试验装置必需可靠接地。。。。。

2、坚持试验装置干燥，，，清洁，，，试验装备带电部分严禁沾水。。。。。

3、试验前检查试验接线，，，并把持清静距离。。。。。

4、试验中严禁靠近试验装置。。。。。

5、试验竣事后，，，凭证标准操作降压、断电、拆线。。。。。

6、脱扣器和试验箱在充电时切勿举行试验，，，这样会将电源地引入脱扣器或试验箱，，，造成装备对地击穿。。。。。
