故障征象：校验开方器时，，将W2逆时针转究竟，，作废小信号切除。。。。。。输入信号电压为1.04V，，输出为l.4V左右。。。。。。再将输入电压镌汰为1.025～1.04V之间，，即知足输出在8%-10%之间切除的关系。。。。。。调理W2输出电压不是正常的1V，，而存1.32～1.4V之间。。。。。。
故障剖析：由于输入l.04V时输出为1.4V，，而降低输入电压，，虽然输出不可切除，，但呈开方关系，，说明电源、输入部分、开方运算．输出部分正常，，故障在小信号切除电路．父断电源后查F4、BG4、D3正常，，用万能表在电路板上量BG3时发明其D、S间呈通路状态。。。。。。焊下3DJ7场效应管检查，，其D、S间已击穿。。。。。。
小信号切除电路如图2-29所示。。。。。。电路由较量放大器F4和场效应管BG3、BG4等元件组成。。。。。。运算故大器F4的同相输入端输入信号Usc3（0～6V）与小信号切除电压设定值Us（0～6V)较量，，当Usc3<u< span="">s时，，F4输出端为低电位，，从而使BG3阻止而BG4导通，，此时，，Usc4被钳制在Eb电位（仪表内部基准电位），，当Usc3>Us时，，F4输出高电位，，BG3导通、BG4阻止，，这时Usc4=Usc3即为小信号切除电路的输出。。。。。。由于Usc3的转变规模为0～6V，，以是10%的Usc3为0.6V（即相关于输入差压的1%）需要切除，，调理W2使其切除电压Us为0.6V，，也即当仪表输入信号Usr<1%时，，仪表输出信号始终为1V。。。。。。由于BG3被击穿。。。。。。当Usc3<u< span="">s，，时，，BG3仍然导通，，导致BG4始终处于阻止状态，，致使小信号切除电路无法正常事情。。。。。。

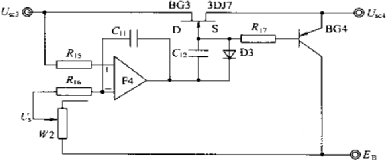

图2-29 小信号切除电路
