KWZK-ZSY50系列开方积算器的磨练分享

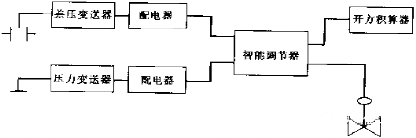

自然气流量控制系统框图如图2-27。。。。

图2-27  流量控制系统框图

故障征象：由于爆发积算器不跳字，，，致使自然气流量不可计量。。。。

故障剖析：由框图可知，，，其中任一环节泛起问题，，，都将引起上述故障。。。。首先要用扫除法，，，确定故障点。。。。用万用表划分丈量配电器、KWZK-ZSY50系列智能调理器输出电压，，，均没肓问题。。。。由于开方积算器输入电压正常，，，又不跳字，，，故可确定开方积算器坏了。。。。因开方积算器由开方器和比例积算器两部分所组成，，，再丈量开方器输出电压，，，也正常，，，故问题出在比例积算器部分，，，其电路如图2-28。。。。

故障处置惩罚：其事情历程简述如下，，，开方器来的输入信号经电平移位后，，，加到电压频率（V-f）转换器，，，转换成频率脉冲信号，，，与输入信号成正比的脉冲电压经整形、放大，，，推念头械计数器举行累计盘算。。。。

当输入电压Usc1的加入，，，积分电容C3，，，最先充电，，，Usc2逐渐下降，，，至Usc2≤ED时，，，较量器F3输出端魏转成高电平，，，在此高电平的作用下，，，晶体管BG1由阻止变为导通，，，C3通过BG1和电位器W2下部及电阻R14放电，，，Usc2因电容C3放电而逐渐上升，，，当Usc2上升到Usc2≤ED时，，，F3翻转成低电平，，，BG1又转为阻止，，，积分电容C3，，，放电竣事，，，并重新最先由输入电压Usc1充电。。。。云云周而复始，，，并经较量器F4脉冲整形，，，至此输入信号已变为脉冲信号，，，凭证事情原理剖析故障缘故原由，，，故障应出在电压频率（V-f）转换电路无脉冲电压输出，，，用万用表10V挡丈量各点电位，，，测得Eb为10V，，，Ee为9.7V，，，Ed为4.1V，，，Vb大于10V。。。。由晶体管事情原理可知BG1导通时，，，Vbe约为0.7V，，，故可判断BG1损坏并替换之，，，故障消除。。。。

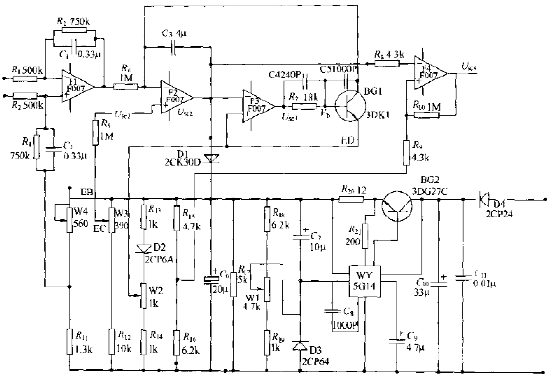

图2-28  比例积分部分的电路图

故障处置惩罚：凭证比例积算器事情原理，，，可知BG1损坏，，，充电电容C3无放电回路，，，电压频率（V-f）转换电路无脉冲输出，，，故计数器无法计数，，，到此开方积算器修复。。。。并做校验邸可投入正常运行。。。。
