QGF-E系列液力耦合器调理原理知识先容

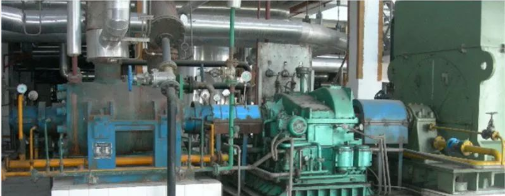

  电厂中使用的主要有电动给水泵和汽动给水泵。。。。。电动给水泵是通过厂用电发动电机转动，，，，，，从而发动给水泵的转动将给水送到锅炉侧。。。。。汽动给水泵是由汽轮机抽汽驱动小汽轮机从而驱动给水泵。。。。。一样平常电厂内装置2台100%负荷的电动给水泵（一运一备）或者2台50%的汽动给水泵（运行）和1台30%电动给水泵（备用），，，，，，以此知足电厂负荷需求。。。。。

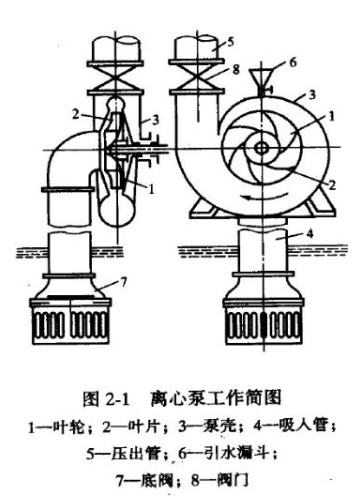

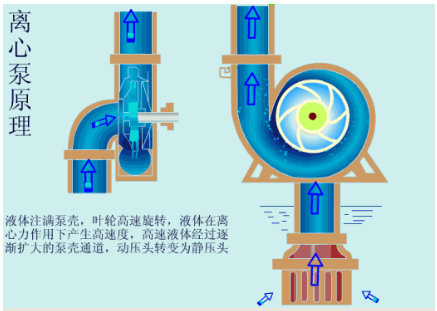

给水泵凭证泵的事情原理属于离心泵，，，，，，离心泵主要通过水泵叶轮中的叶片转动，，，，，，对其中的流体做功使其在惯性离心力的作用下，，，，，，从中心流向边沿，，，，，，爆发很高的流速和压力流出叶轮进入泵壳从而举行给水。。。。。

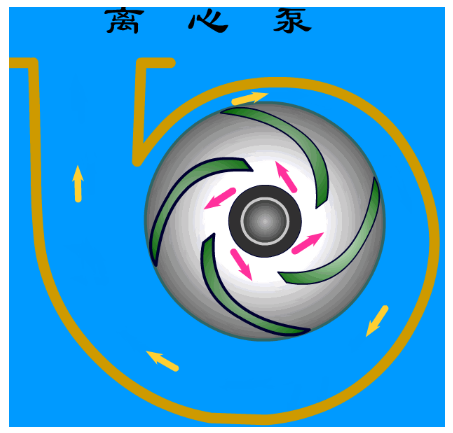

感受这个动画像一道心理测试（顺时针？？？逆时针？？？）

液力耦合器

电动给水泵除了泵体和电机，，，，，，另一个较量主要的装置就是液力耦合器，，，，，，说白了，，，，，，也就是联轴器，，，，，，用来毗连电机与给水泵转达能量，，，，，，只不过通过液体（润滑油）作为传动介质，，，，，，可以举行无级变速。。。。。

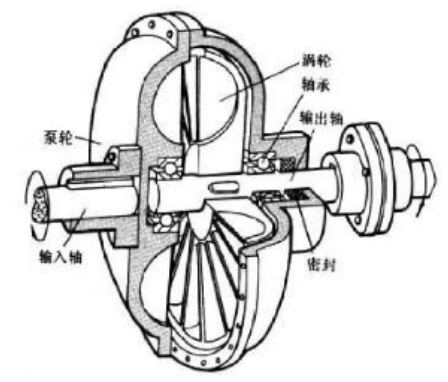

液力耦合器主要由泵轮、涡轮、旋转内套、勺管等部件组成。。。。。泵轮与涡轮具有相同的形状、相同的有用直径，，，，，，为了阻止共振，，，，，，叶片数差别，，，，，，一样平常相差1~4片。。。。。

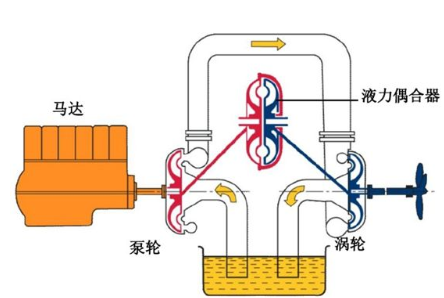

（上图为演示清晰将泵轮、涡轮疏散开来）

液力耦合器调理原理

液力耦合器的传动主要通过泵轮和涡轮的相互作用来举行。。。。。泵轮装置在输入轴上，，，，，，涡轮装在输出轴上。。。。。

原念头（电机）以一定的速率发动泵轮旋转，，，，，，泵轮内的事情油在叶片的驱动下，，，，，，从靠近轴心处流向泵轮的外周处，，，，，，在流动的历程中，，，，，，事情油从泵轮处获得能量，，，，，，事情油在泵轮的出口处沿着绝对速率的偏向突入涡轮。。。。。突入涡轮的事情油，，，，，，首先作用在外周的叶片，，，，，，发动涡轮的旋转，，，，，，此后逐步从涡轮出口处流出，，，，，，又重新进入泵轮，，，，，，由此一直循环。。。。。

传说中的无级变速是怎么实现的呢，，，，，，有一个神奇的装置是勺管，，，，，，运行职员通过在DCS中调理勺管的开度就可以改变给水泵的转速，，，，，，从而改变给水量。。。。。改变勺管的开度，，，，，，最终目的是改变液力耦合器内的事情油流量，，，，，，从而改变传动的力矩和滑差（泵轮与涡轮的转速差），，，，，，最终凭证工况的要求驱动电动给水泵。。。。。当勺管深到事情腔最底部时（0%的位置），，，，，，事情腔的事情油最少，，，，，，这时的输出速率最低。。。。。当勺管移出（100%的位置），，，，，，腔内的事情油最多，，，，，，这时的输出速率最大。。。。。

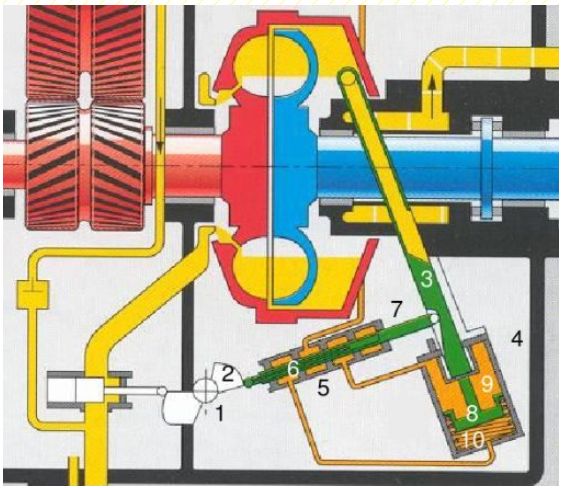

1执行器 2凸轮 3勺管 4定位油缸 5控制阀 6控制阀芯 7控制导向套 8 勺管位置 9腔1 10腔2

事情油的油路

事情油通过流量控制阀进入耦合器，，，，，，由于耦合器旋转时离心力的作用，，，，，，在事情腔内形成油环。。。。。勺管的位置决议了事情腔内油环的厚度。。。。。勺管将事情油直接运送到冷油器举行冷却，，，，，，冷却后再通过流量控制阀回到耦合器。。。。。

执行器向输出速率最大（100%）偏向控制凸轮，，，，，，控制阀芯向勺管偏向移动控制油进入油缸的腔体1，，，，，，活塞发动勺管向100%的偏向移动，，，，，，事情油泵向事情油路供油，，，，，，控制导向套沿着勺管的斜槽移动，，，，，，当勺管抵达100%位置时将控制油关掉。。。。。

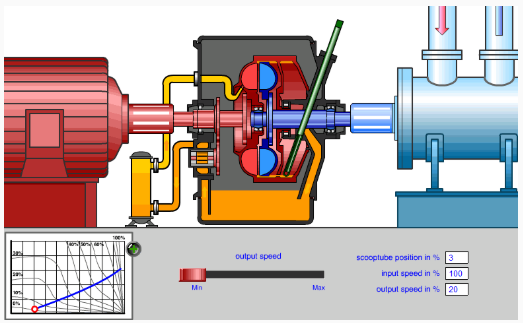

（转换成GIF名堂后，，，，，，速率显示不显着）

易熔塞

液力耦合器事情时，，，，，，泵轮与涡轮形成的循环圆内大部分是事情油（尚有一点空气）。。。。。由于能量转达历程中滑差的保存，，，，，，以是事情油会有温度的上升（以是需要冷油器的保存）。。。。。在速比i=0.666（输出端与输入端的转速比）时，，，，，，液力耦合器的功率损失很大，，，，，，油温最高。。。。。而由于油温的升高，，，，，，空气受热膨胀，，，，，，有可能使泵轮和涡轮爆炸损坏。。。。。为此，，，，，，在旋转内套上装有易熔塞，，，，，，当玄幻圆内油温升高至160℃时，，，，，，易熔塞熔化，，，，，，循环圆内的事情油连同空气一起从熔塞孔倾轧，，，，，，涡轮阻止转动。。。。。在正常事情时，，，，，，油泵供油给液力耦合器，，，，，，勺管一直排油至冷油器，，，，，，so~不出意外的情形下是不会让你看到易熔塞熔化的征象的。。。。。

给水泵汽蚀

给水泵运行时，，，，，，当入口压力低于或即是目今温度下的汽化压力时，，，，，，液体便会爆发汽化，，，，，，导致水中含有气泡，，，，，，水泵一直增压历程中，，，，，，气泡会由于凝聚而破碎，，，，，，气泡内的生动气体会对叶轮叶片造成攻击，，，，，，并对金属爆发化学侵蚀。。。。。而周围的水在很高的速率下冲向原来气泡的空间，，，，，，形成高频的局部水击。。。。。这种水击会对泵的金属外貌造成重复的攻击，，，，，，会造成金属的疲劳从而形成金属剥蚀。。。。。

汽蚀除了对金属装备（叶轮等）造成损坏外，，，，，，还将降低泵的扬程和效率，，，，，，还将爆发振动和噪声甚至共振。。。。。因此需在运行中阻止汽蚀的爆发。。。。。以是在电厂中为了避免汽蚀的爆发，，，，，，一样平常都装有前置泵（提高压力）、给水流量在循环（避免负荷低时泛起水温升高而汽化）。。。。。

汽动给水泵通过小汽轮机的负荷来调理给水泵转速从而调理给水流量，，，，，，可为电厂节约很大一部分的厂用电，，，，，，从而提高经济效益。。。。。关于小机组来说节约的厂用电不如这部分抽汽做功效率高，，，，，，照旧电动给水泵较量划算。。。。。
