电工电路毗连线的图形符号体现要领
电工电路毗连线的图形符号体现要领
电气图上种种图形符号之间的相互连线，，，，，，统称为毗连线 。 。。。。毗连线可能是体现传输能量流、信息流的导线，，，，，，也可能是体现逻辑流、功效流的某种特定的图线 。 。。。。
1.毗连线的一样平常体现要领

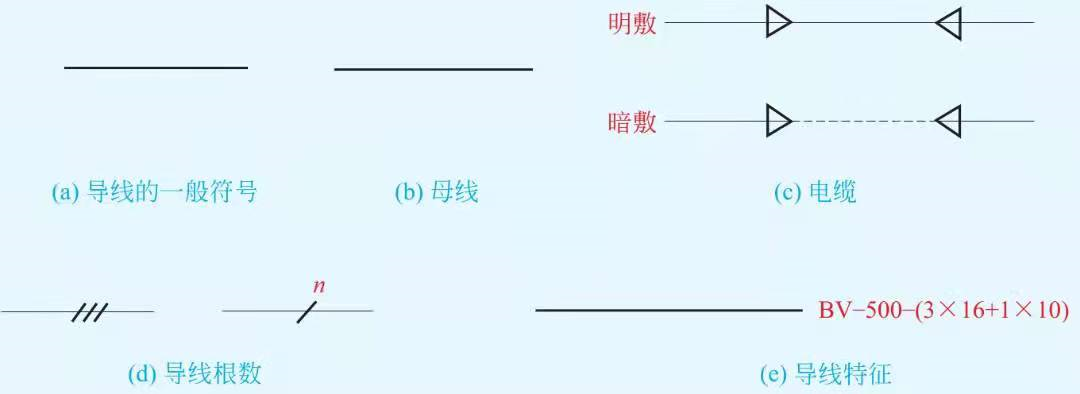

① 导线的一样平常体现符号如图（a）所示，，，，，，它可用于体现单根导线、导线组、母线、总线等，，，，，，并凭证情形通过图线粗细、加图形符号及文字、数字来区分州差别的导线，，，，，，如图（b）所示的母线及图（c）所示的电缆等 。 。。。。
导线的一样平常体现要领及示例
② 导线根数的体现法 。 。。。。如上图（d）所示，，，，，，若根数较少时，，，，，，用斜线（45°）数目代表线根数；；；；；；根数较多时，，，，，，用一根小短斜线旁加注数字n体现，，，，，，图中n为正整数 。 。。。。
③ 导线特征的标注要领 。 。。。。如上图（e）所示，，，，，，导线特征通常接纳字母、数字符号标注 。 。。。。
2.导线毗连点的体现

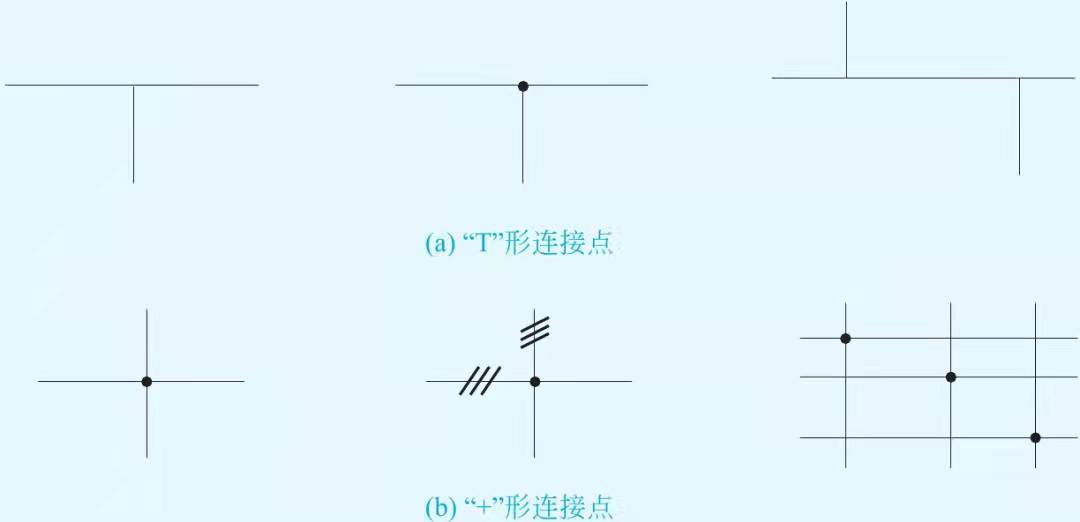

“T”形毗连点可加实心黑圆点“·”，，，，，，也可不加实心黑圆点，，，，，，如图（a）所示 。 。。。。对“+”形毗连点，，，，，，则必需加实心黑圆点，，，，，，如图（b）所示 。 。。。。
导线毗连点的体现要领
3.毗连线的一连体现法
毗连线的一连体现法是将体现导线的毗连线用统一根图线首尾连通的要领 。 。。。。毗连线既可用多线也可用单线体现 。 。。。。当图线太多时，，，，，，为使图面清晰、易画易读，，，，，，关于多条去向相同的毗连线常用单线法体现 。 。。。。

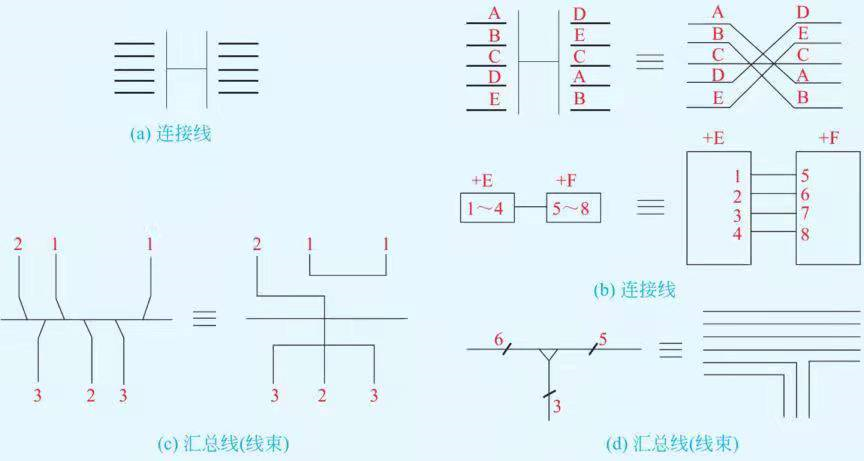

若多条线的毗连顺序不必明确体现，，，，，，可接纳图（a）的单线体现法，，，，，，但单线的两头仍用多线体现；；；；；；导线组的两头位置差别时，，，，，，应标注相对应的文字符号，，，，，，如图（b）所示 。 。。。。
单线体现法
当导线中途汇入、汇出用单线体现的一组平行毗连线时，，，，，，汇接处用斜线体现导线去向，，，，，，其偏向应易于识别线进入或脱离汇总线的偏向，，，，，，如上图（c）所示；；；；；；当需要体现导线的根数时，，，，，，可如上图（d）所示来体现 。 。。。。
4.毗连线的中止体现法

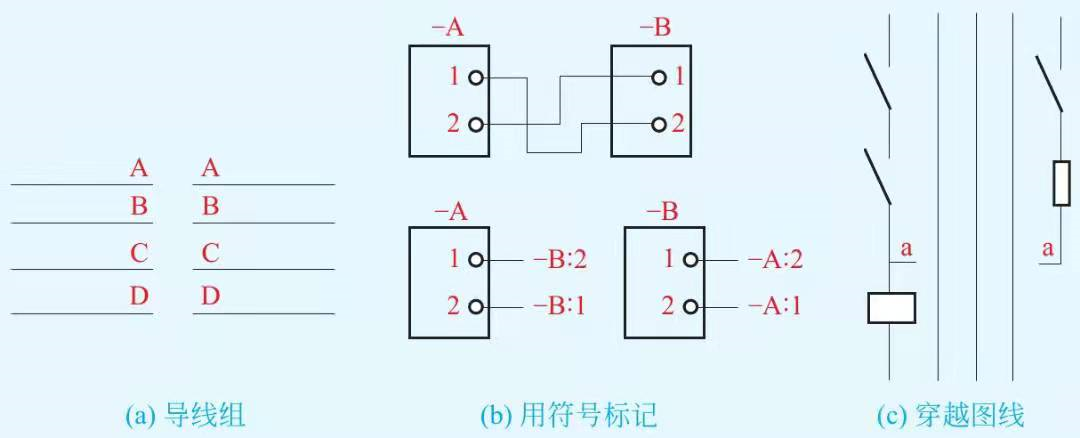

中止体现法是将去向相同的毗连线导线组，，，，，，在中心中止，，，，，，在中止处的两头标以响应的文字符号或数字编号，，，，，，如图（a）所示 。 。。。。
毗连线的中止体现法
两装备或电气元件之间毗连线的中止，，，，，，如图（b）所示，，，，，，用文字符号及数字编号体现中止 。 。。。。
毗连线穿越图线较多区域时，，，，，，将毗连线中止，，，，，，在中止处加响应的标记，，，，，，如图（c）所示 。 。。。。
5.电气装备特定接线端子和特定导线端的识别

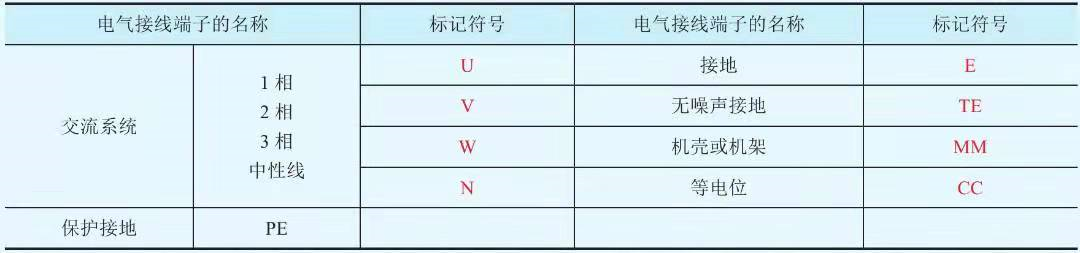

与特定导线直接或通过中心装备相连的电气装备接线端子应按下表的字母举行标记 。 。。。。
电气接线端子的标记

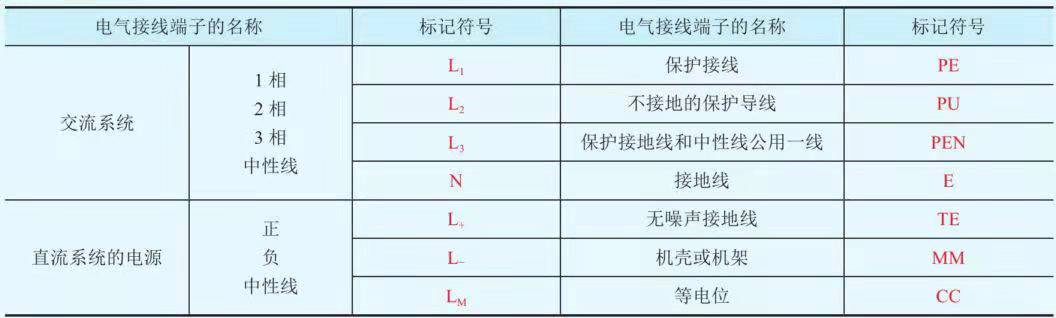

特定导线的标记
