阀门定位器调试办法

1.定位器的基本先容

该定位器是数字式电气阀门定位器。。

阀门定位器的基本组成：电子行程传感器系统、模拟电/气转换系统、带微处置惩罚器的电子单位。。其显示屏显示符号寄义和各按钮作用在以下几图中详细先容。。

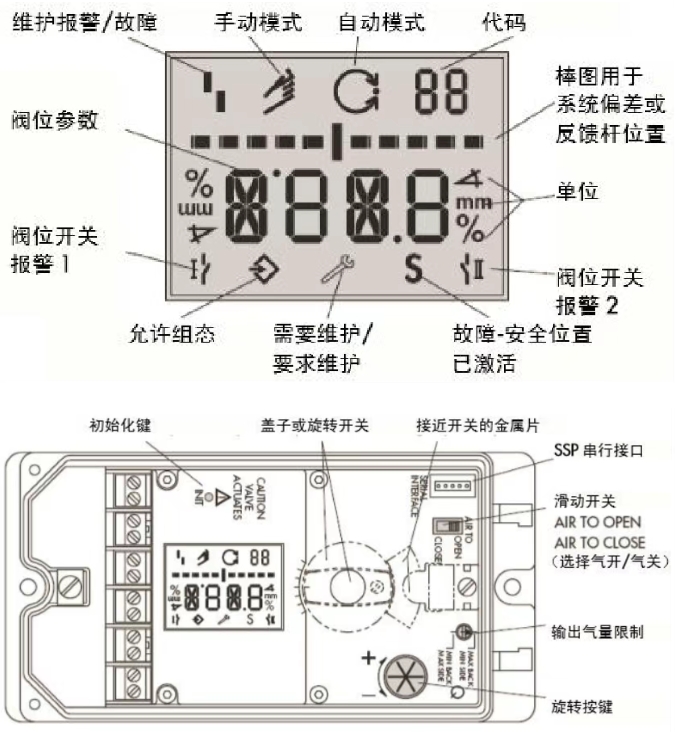

显示寄义及其按钮位置图

2、调试前准备事情

1.准备工具：十字螺丝刀（1×100mm）、一字螺丝刀（3×100mm）、运动扳手（8寸）、运动扳手寸（10寸）、万用表、对讲机等。。

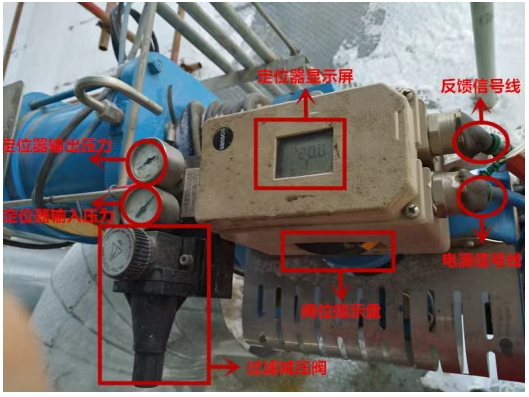

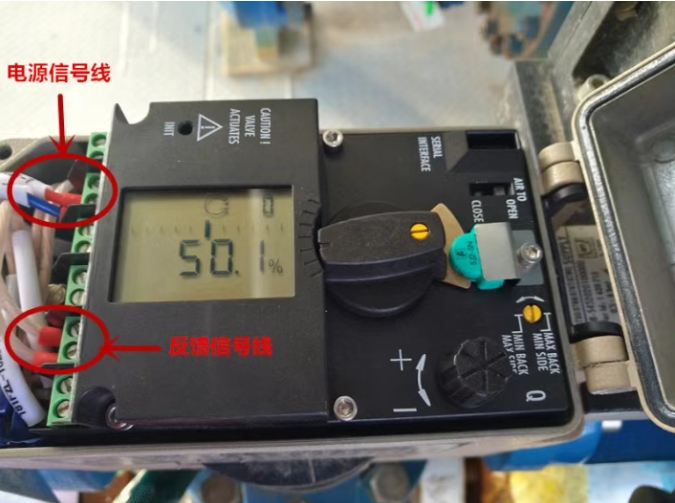

2.检查定位器，，电磁阀，，反响开关接线。。

3、检查阀门供气压力并对过滤减压阀排污。。

1.阀门定位器的菜单先容及自整定

2.菜单“0”项为操作模式，，共有四项

注重：若要选择响应的菜单项，，先用玄色旋钮旋转至响应的菜单选项，，好比“0”选项，，按下玄色旋钮，，当“0”闪灼时，，再旋转玄色旋钮旋转至响应选项，，好比“MAN”项，，再次按下玄色旋钮确定，，完成操作，，此要领以下均适用

MAN为手动操作模式

AUTO为自动操作模式

SAFE为故障-清静位置

ESC为作废

在此我们选择AUTO（自动模式）

3.菜单“1”项为手动给定阀门行程，，此菜单项只有将“0”项菜单选择为MAN（手动模式）时才会泛起，，此时可转动旋转按钮手动给定阀门行程。。

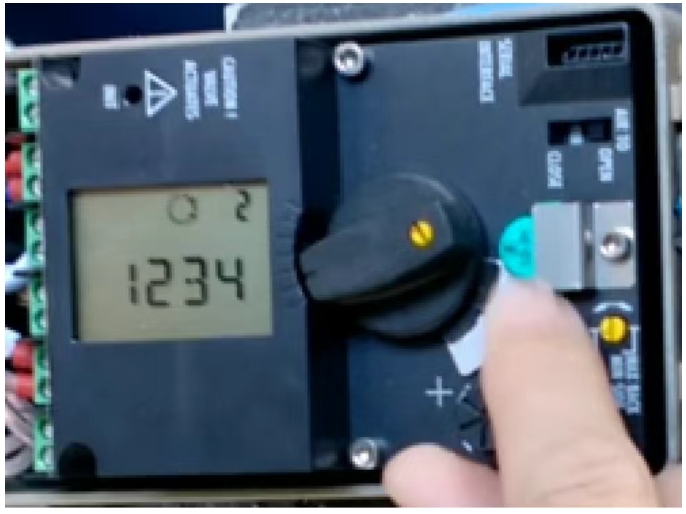

4.菜单“2”项可调解显示偏向，，即将显示器的可视偏向调解180°

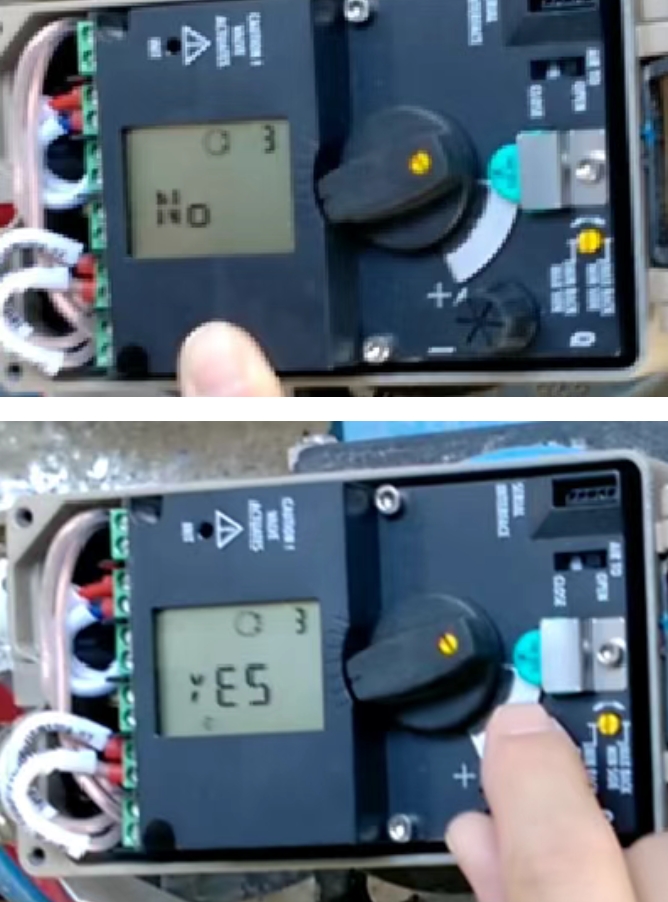

5.菜单“3”项为确认允许组态，，有三个菜单选项NO、YES、ESC  通过旋转按键选择“YES”对定位器举行组态。。

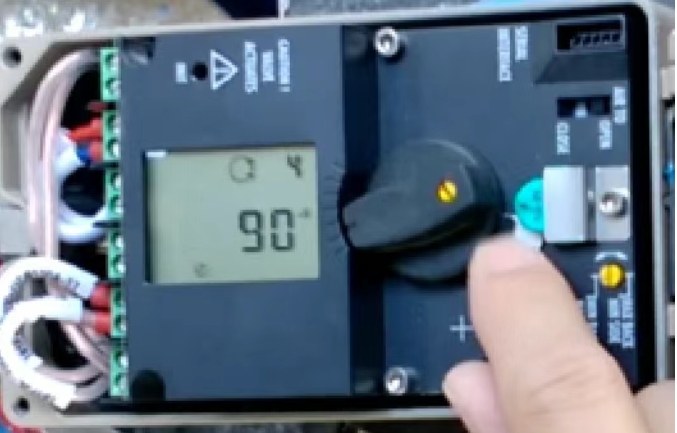

6.菜单“4”项为毗连销钉位置，，此处凭证现场阀门选择90°，，即角行程执行机构

注重：操作此项时，，必需将“3”项选为YES

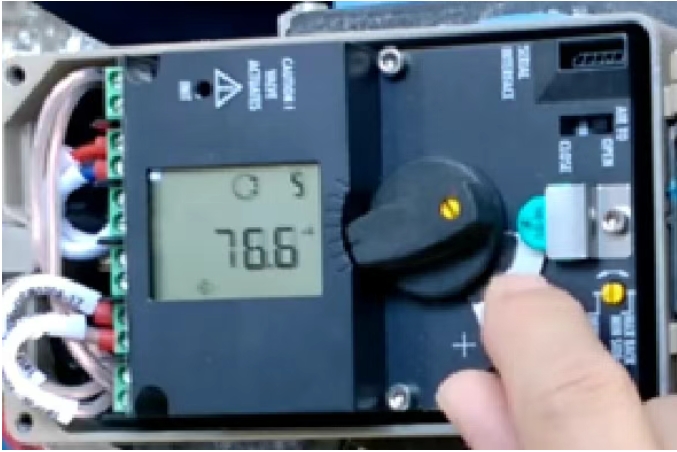

7.菜单“5”项为额定规模，，此项我们不做调解。。

注重：操作此项时，，必需将“3”项选为YES

8.菜单“6”项为初始化模式，，共有六项：

MAX:控制阀的最大规模，，从气动执行器的关闭至另一偏向阻止点（即控制阀从全关到全开）阀内件的行程/转角

NOM:控制阀的事情规模，，从关闭位置到指示的开位置阀内件的行程/转角

MAN:手动选择规模

SUB:在线替换校验（紧迫模式）

ZP: 零点校验

ESC :作废

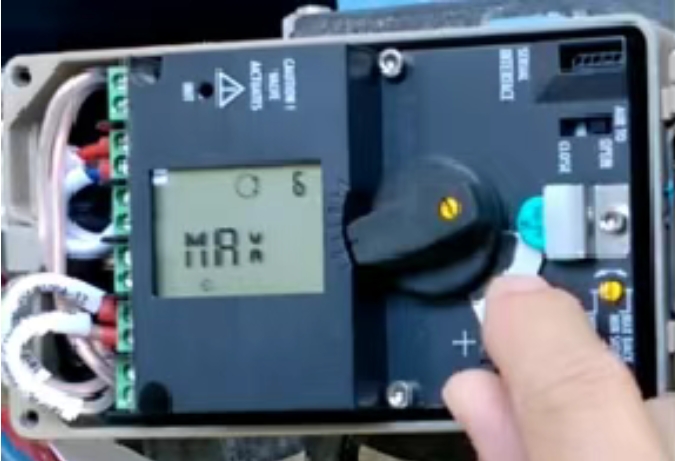

在此我们选择“MAX”，，按下初始化按钮，，阀门最先自整定

注重：在自整定前需将“3”项选为YES，，并给定位器输入一个大于4毫安的信号

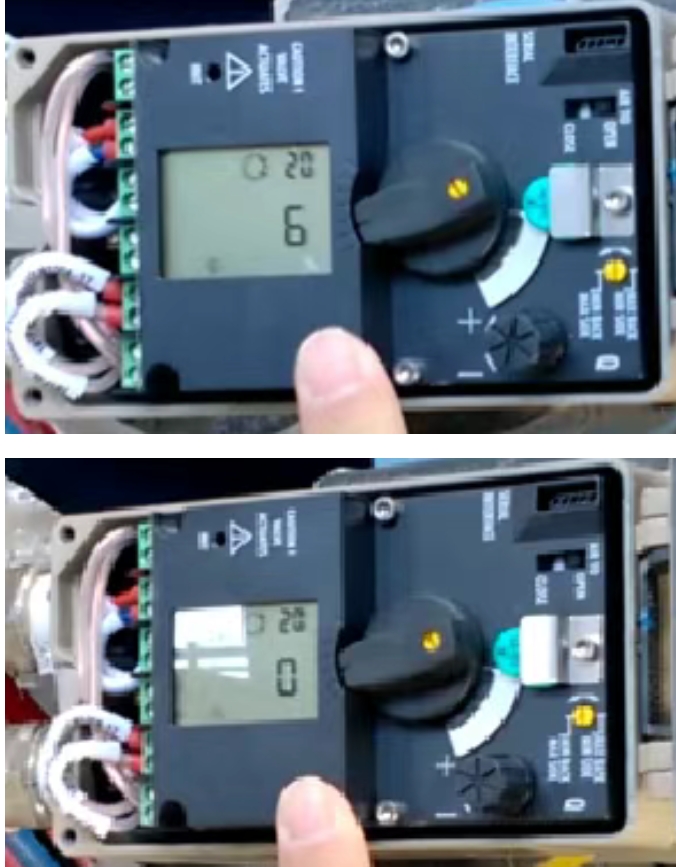

9．菜单“20”项为线性，，共有九项：

0：线性

1：等百分比

2：反向等百分比

3：SAMSON蝶阀线性

4：SAMSON蝶阀等百分比

5：VETEC旋塞阀线性

6：VETEC旋塞阀等百分比

7：V型球阀线性

8：V型球阀等百分比

9：用户自界说（通过操作软件确定）此项可凭证工艺要求选择差别的线性，，在此我们选择“0”(线性)。。

注重：操作此项时，，必需将“3”项选为YES

阀门行程测试  　

完成自整定，，盖好定位器接线盒盖，，联系中控室对阀门举行行程测试（0%、25%、50%、75%、100%，，75%、50%、25%、0%）,并通过小开度测试确认阀门反响信号。。
