统一SIL品级下差别设置的压力变送器，，，清静性差别及工程实例

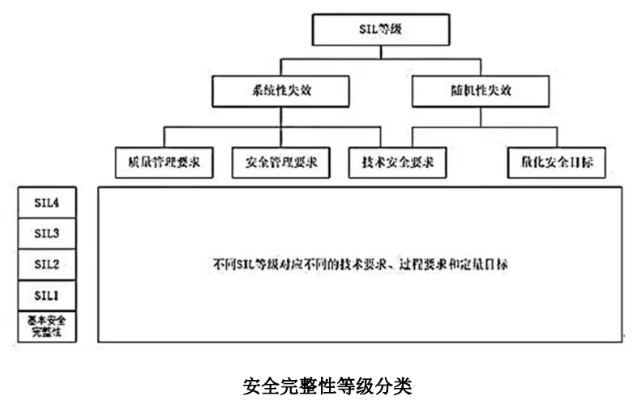

清静完整性品级(Safety Integrity Level，，，SIL)是国际标准 IEC61508中界说的一种离散性的品级(见下图)，，，它用来权衡清静控制系统(紧迫停车系统、清静联锁系统)乐成执行划定的清静功效的概率
。。。。
。。概率越高，，，则清静完整性品级越高
。。。。
。。

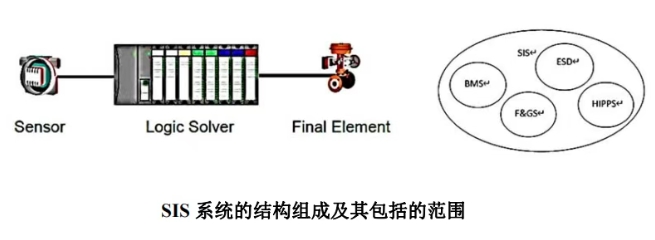

下图是SIS系统的结构组成及其包括的规模
。。。。
。。

以某一原油常减压装置加热炉进料清静联锁控制回路为例，，，验证在知足S品级要求下，，，丈量元件的设置是否合理

当燃料气进气管线压力高高报警、炉膛温度高高报警时，，，需要联锁关闭燃料气管线入口阀门，，，要求回路为SIL2品级的清静联锁，，，在SIL低需求条件下，，，假定燃料气入口阀门、炉膛内温度检测元件都为SIL2品级，，，盘算SIF 回路压力变送器的PFDg，，，并较量在压力变送器差别的设置情形下，，，SIF回路的清静性与可用性
。。。。

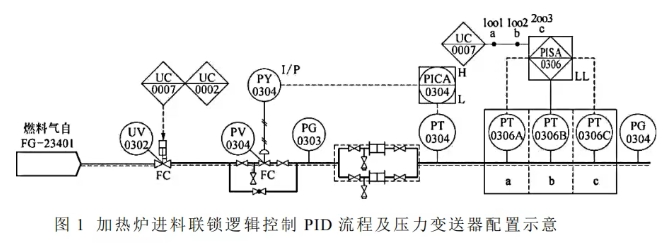

。。加热炉进料联锁逻辑控制 PID 流程及压力变送器设置如图1所示

1.压力变送器的单台仪表(1oo1)

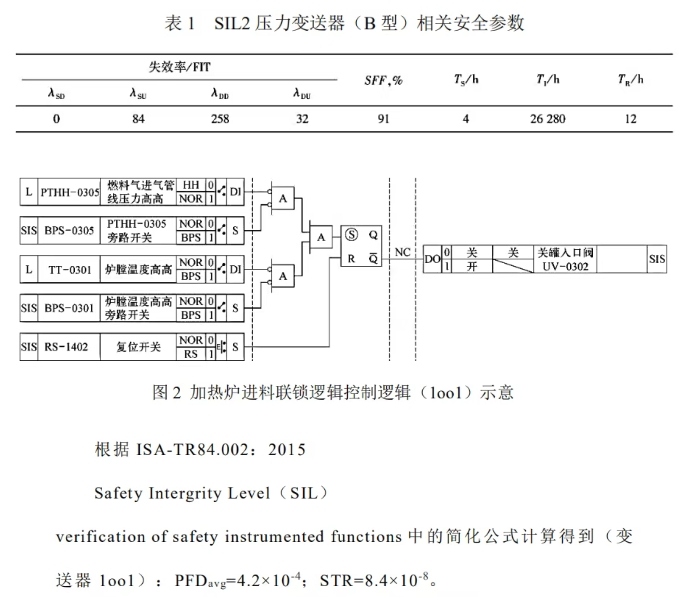

燃料气进气管线压力高高明限清静联锁SIF回路中，，，设置1台SIL2的压力变送器(B型)作为清静联锁触发的条件，，，加热炉进料联锁逻辑控制逻辑(1oo1)如图2所示，，，其PID控制见图1中a;SIL2压力变送器(B型)相关清静参数见表1所列，，，其中，，，FIT体现1个失效的时间(10-9次方h)，，，Ts为磨练时间，，，TI为修复时间，，，TR为联锁触发停车到重启开车的时间
。。。。
。。

2.压力变送器的清静联锁(1oo2)

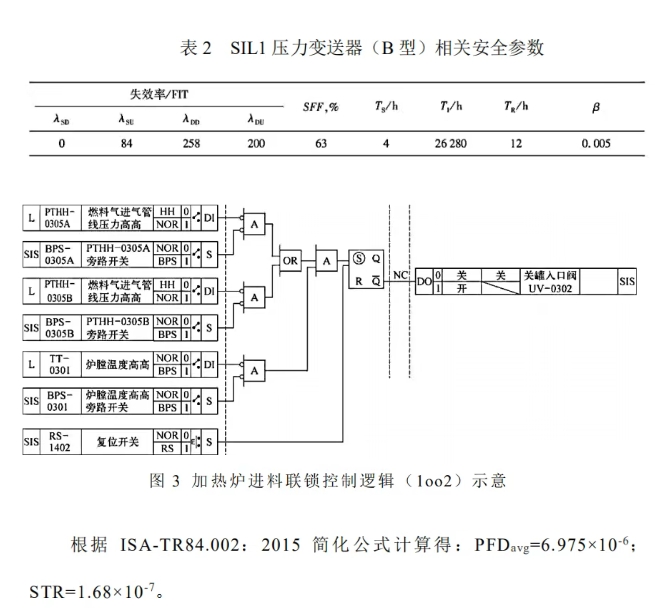

燃料气进气管线压力高高明限清静联锁SIF回路中，，，设置2台SIL1的压力变送器“1oo2”(B型，，，HFT=1)作为清静联锁触发的条件，，，加热炉进料联锁控制逻辑(1oo2)如图3所示，，，其PID控制见图1中b;SIL1压力变送器(B型)相关清静参数见表2所列
。。。。
。。

3.压力变送器的清静联锁(2oo3)

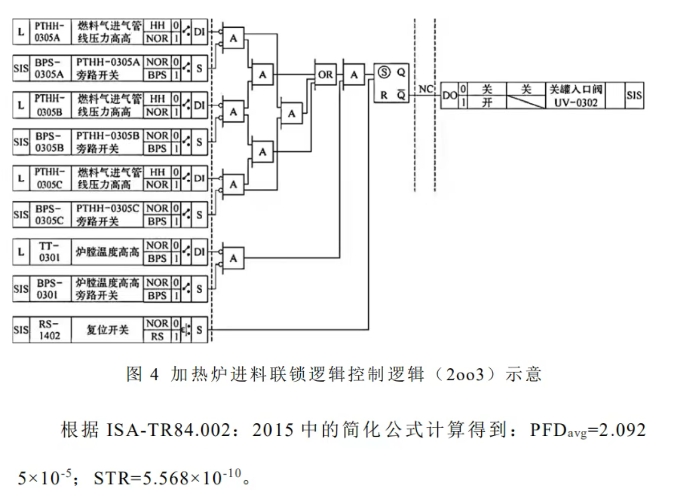

燃料气进气管线压力高高明限清静联锁SIF回路中，，，设置3台SIL1的压力变送器“2oo3”(HFT=1)作为清静联锁触发的条件，，，加热炉进料联锁控制逻辑(2oo3)如图4所示，，，其PID控制见图1中c
。。。。
。。

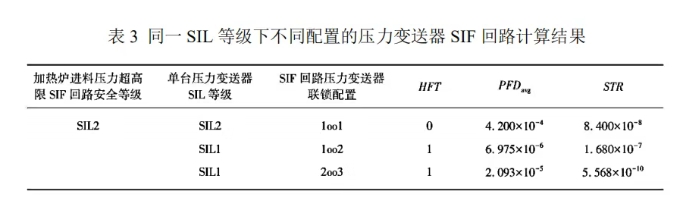

统一 SIL品级下差别设置的压力变送器SIF 回路盘算效果见表3所列
。。。。
。。凭证表3数据得出以下结论:“1oo2”的设置清静性能最好，，，但STR 最高，，，体现着实际操作中的可用性不强;“2oo3”的 STR最低，，，体现在现实中其可用性十分可靠，，，更有利一样平常生产运营，，，其清静性能也合适:“1oo1”的设置清静性能最低，，，STR介于其他两种设置之间
。。。。
。。因此，，，在知足SIF回路SIL2的条件下，，，变送器“2oo3”的设置是最优的选择，，，其兼顾清静性与适用性
。。。。
。。

在 SIL 低需求模式下，，，纵然单台具备SIL2的压力变送器，，，跟单台SIL1 压力变送器通过一定的 HFT 来知足 SIF 回路为 SIL2的设置模式相比，，，清静性、STR要差一些
。。。。
。。因此，，，留有一定的HFT在某些要求较高的清静模式下是有须要性的
。。。。
。。
