磁致伸缩液位计设置与故障处置惩罚
磁致伸缩液位计设置与故障处置惩罚
一、 磁致伸缩液位计接线图

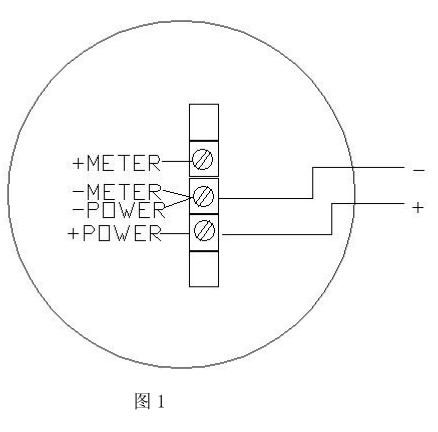

磁致伸缩液位计是两线制变送器，，，，如图1所示：信号+：接在“+POWER”端子；；；；；；信号-：接在“-METER，，，，-POWER”端子
二、 写�；；；；；；ど柚�

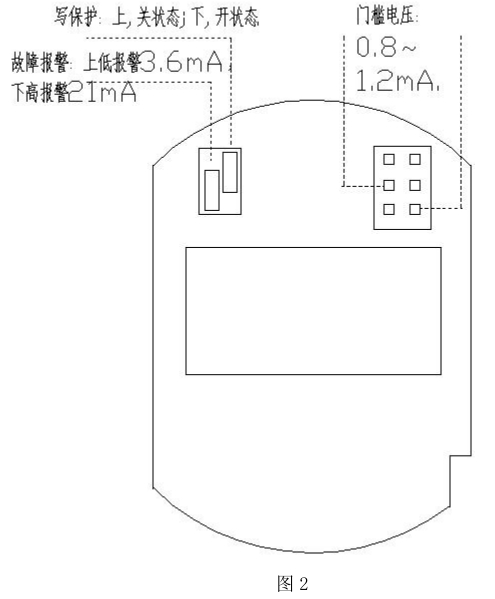

在变送器模�？榈淖笊辖怯辛礁鎏呖�，，，， 如下图 2 所示：
右侧跳线开关为写�；；；；；；ぬ�，，，，当跳线短接环接在上端时，，，，写�；；；；；；す�，，，，变送器可以改变组态；；；；；；当跳线短接环接在下端时，，，，写�；；；；；；た�，，，，变送器不可以改变组态。。。。
三、 故障模式设置
在变送器模�？榈淖笊辖怯辛礁鎏呖�，，，，如下图2所示：左侧跳线开关为故障模式跳线，，，，当跳线短接环接在上端时，，，，为“FAIL LOW”模式；；；；；；当跳线短接环接在下端时，，，，为“FAIL HIGH”模式。。。。
在“FAIL LOW”模式下，，，，当变送器处以故障模式时电流输出为3.6mA；；；；；；
在“FAIL HIGH”模式下，，，，当变送器处以故障模式时电流输出为21mA；；；；；；
四、 量程设置
1.用按键设置（不带液晶屏的模�？椋�
设置4mA输出点，，，，把磁浮子移动到探杆的零点位置，，，，同时按“▲”和键一秒钟，，，，然后按“▼”键一秒钟，，，，设定4mA输出点;”设置 20mA输出点，，，，把磁浮子移动到探杆的满量程位置，，，，同时按“▲和“▼”键一秒钟，，，，然后按“▲”键一秒钟，，，，设定20mA输出点。。。。
2.用带液晶屏的模�？樯柚�
设置4mA输出点，，，，按“▲”“▼”键，，，，翻腾菜单选项，，，，当菜单显示“CAL”时，，，，按“select”键进入校验模式，，，，再翻菜单选项至“Lower Range Value’按“select”键进入量程下限设置选项，，，，用“▲”“▼”键调解量程下限值。。。。设置 20 mA输出点，，，，按“▲”“▼”键，，，，翻腾菜单选项，，，，当菜单显示“CAL”时，，，，按“select”键进入校验模式，，，，再翻菜单选项至“Upper RangeValue”，，，，按“select”键进入量程上限设置选项，，，，用“▲”“▼”键调解量程上限值。。。。
五、门槛电压设置
在模�？橄旅娴牡装迳�，，，，有一个电位器用于调解门槛电压，，，，详细位置在模�？榈挠蚁陆侨笨诘亩杂Φ装迳�。。。。门槛电压的丈量可以用万用表串联到图2所示的模�？橛疑辖堑牧礁稣肟椎鬃�，，，，来丈量门槛电压。。。。

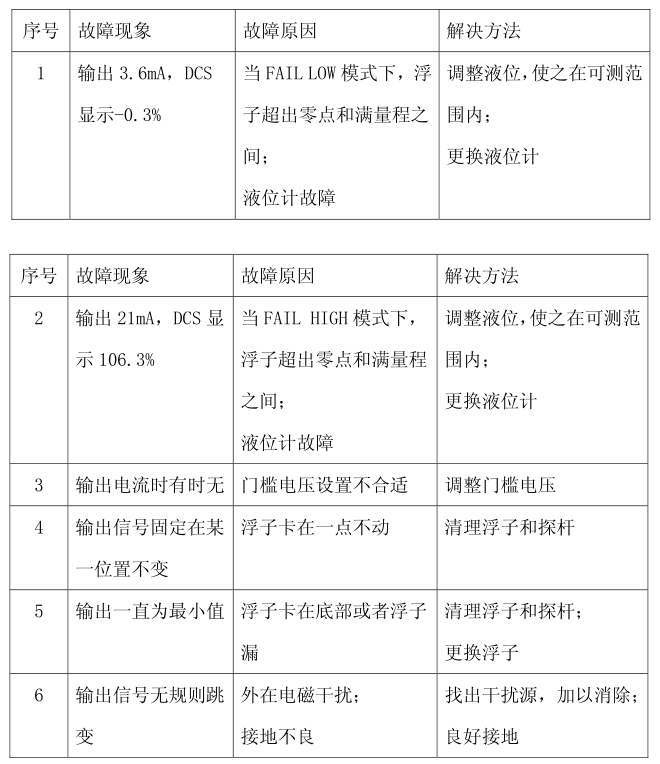

六、常见故障及处置惩罚步伐
