浮筒液位传感器事情原理：– 浮筒液位传感器使用阿基米德原理， ，通过一直丈量浸没在历程液体中的浮筒杆的负载来视察液位。。。。 。。
置换器呈圆柱形， ，具有一连的横截面积， ，并凭证需要制生长或短。。。。 。。正常高度规模从十四英寸到一百二十英寸。。。。 。。
随着液位增添， ，浮筒杆受到更大的浮力， ，使得传感仪器显得更轻， ，传感仪器将重量损失诠释为液位上升并传输成比例的 O/P 信号。。。。 。。
当液位降低时， ，置换器杆上的浮力随着响应的重量增添而减小， ，这被明确为液位检测器降低液位， ，然后提供响应的信号输出。。。。 。。

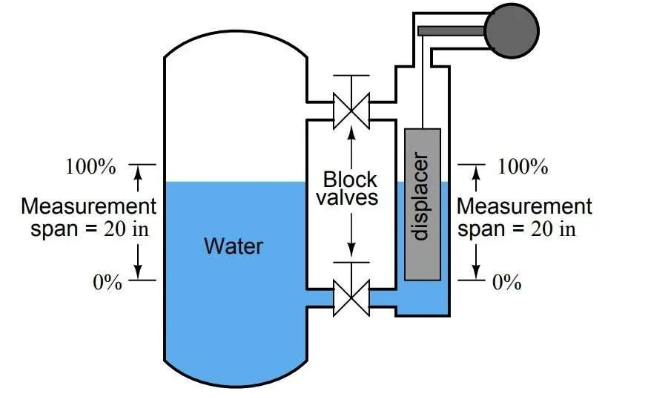

下图所示为典范的浮筒液位检测器装置：
只管已经概述了比很是适用的浮筒液位传感器更高的基本事情原理， ，但其结构是为了通过重大的电子电路实现指定的丈量目的而构建的。。。。 。。
在这些类型的浮筒液位传感器中， ，浮筒毗连到弹簧， ，该弹簧限制浮力每次增量（即液位转变）时的运动。。。。 。。

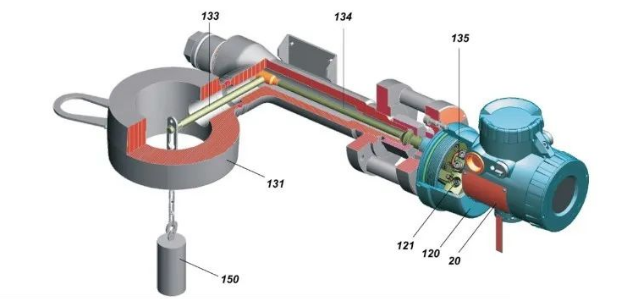

接纳包括线性可变差动变压器 (LVDT) 的发射器来跟踪液位转变时置换器杆的增添和下降。。。。 。。然后， ，重大的电子器件通�；；；；；峤� LDVT 的电压信号处置惩罚为 4-20mA o/p 信号。。。。 。。
阿基米德原理应用于置换器
凭证阿基米德原理， ，浸没物体上的浮力通常即是物体排开的流体体积的载荷。。。。 。。
假设在浮筒液位传感器中， ，我们有一个圆柱形浮筒杆， ，其密度为 ρ， ，半径为 r， ，长度为 L， ，要领流体的密度为 У。。。。 。。在装置历程中， ，置换杆的长度与被测液位成正比：
置换杆体积， ，V=πr2L
图中所示的置换器液位传感器装置位置高于容器， ，一旦容器充满， ，置换器杆完全浸没在要领流体中， ，因此倾轧的要领流体的体积为 V=πr2L。。。。 。。一旦容器的液位为空或最低， ，倾轧的要领流体体积 V = 零
因此：
当容器装满时， ，浮筒杆上的浮力由下式给出：
浮力 = 倾轧的要领流体的重量
= πr2LУg（g = 重力加速率）
置换器现实重量 = πr2Lρg
一旦容器装满， ，LVDT、发射器和相关电子装备检测到的置换器净重为：
= πr2Lρg?πr2LУg=πr2Lg(ρ–У)=Vg(ρ–У)
从上面可以看出， ，LVDT 检测到的净重与置换器杆 (ρ) 和要领流体 (У) 的密度差成正比
因此， ，置换杆的相对密度应低于被测液位的密度， ，并且必需强制标记液体的比重。。。。 。。
无论接纳置换液位传感器， ，液体的典范相对密度规模都在 0.25 至 1.5 规模内。。。。 。。值得一提的另一个目的是， ，置换器液位计的规模仅取决于给定应用指定的置换器杆的长度 (L)。。。。 。。
当容器为空或液位最低时， ，
浮筒上的浮力 = 0
因此， ，LVDT检测到的重量为=πr2Lρg
LVDT 在最小值处纪录电压信号。。。。 。。容器液位并输出响应信号。。。。 。。置换器长度由事情规模（跨度）标称、要领流体的比重、压力和温度决议。。。。 。。工厂盘算出的直径和重量面积单位可确保准确操作并提供准确的 4-20mA 输出。。。。 。。
应用领域
浮筒液位传感器用于液位丈量应用， ，如疏散罐、冷凝罐、疏散器、闪蒸容器、贮存容器和吸收罐。。。。 。。
