孔板流量计原理及结构
孔板流量计原理及结构
孔板流量计的结构和事情原理：- 孔板流量计是一种用于丈量流动流体的平均速率或流动流体的流量的仪表。。。。。。
它通过在流动流体的偏向上引入限制来丈量流动流体的平均速率和流量。。。。。。限制的作用是降低流动流体的压降。。。。。。这种压力下降可以与数学上流动流体的平均速率或流速相关。。。。。。
孔板结构

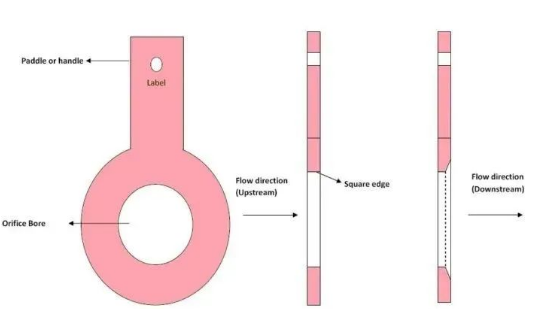

板的厚度，，孔在板上的位置，，孔的巨细，，板上孔的数目；； ；这些约束条件的转变导致了州差别类型和设计的孔板。。。。。。显示孔板的示例
孔板的主要目的是在流体流动偏向上起到限制作用，，以降低流动流体的压力，，但必需对其举行适当设计，，以免压力降低太多，，并且最不会在板的下游侧爆发太大的湍流。。。。。。为了在很洪流平上实现这一点，，孔的直径在板的整个厚度上不是恒定的。。。。。�？？椎慕峁故撬孀帕魈辶鞫虺叽绲脑鎏矶鸾ケ湎浮�。。。。。锥孔如图所示
通俗类型的孔板在其中心有一个孔，，但许多在流动流体或浆液中含有颗粒固体的应用使用偏心型孔板流量计。。。。。。偏心型孔板流量计的孔偏离中心。。。。。。关于使用浆料的系统的应用，，孔板中的孔位于板的底部。。。。。。以这种方法消除了管道中固体的积累。。。。。。
孔板流量计的事情

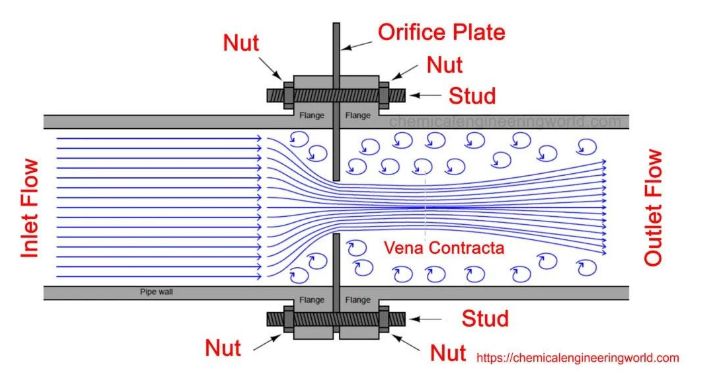

当流体最先靠近板时，，管道中流动的流体会聚。。。。。。收敛水平取决于孔的巨细和位置。。。。。。流体抵达孔口并通过孔口后，，其汇聚不会连忙阻止。。。。。。随着流体越来越收敛，，其压力越来越降低。。。。。。
由于流动流体的惯性，，液体汇聚到板下游一定距离处，，并抵达称为缩静脉的点。。。。。。流体在缩短点处的状态是最大速率点和最小压力点。。。。。。
必需准确设计孔板，，使液体压力不会低于其在流体温度下的蒸气压，，由于若是它低于蒸气压，，则液体将在缩静脉区域蒸发，，并且可能会爆发蒸汽会在下游的某些区域坍塌到缩管，，这是空化征象，，它会损坏管道。。。。。。
压力下降由压力计或压力表检测。。。。。。
优弱点：
一、优点
1、标准节约件是全用的，，并获得了国际标准组织的认可，，无需实流校准，，即可投用，，在流量传感器中也是唯一的；； ；
2、结构易于复制，，简朴、牢靠、性能稳固可靠、价钱低廉；； ；
3、应用规模广，，包括所有单相流体(液、气、蒸汽)、部分混相流，，一样平常生产历程的管径、事情状态(温度、压力)皆可以丈量；； ；
4、检测件和差压显示仪表可脱离差别厂家生产，，便于专业化规模生产。。。。。。
二、弱点
1、丈量的重复性、准确度在流量传感器中属于中等水平，，由于众多因素的影响错综重大，，准确度难于提高；； ；
2、规模度窄，，由于流量系数与雷诺数有关,一样平常规模度仅3∶1～4∶1；； ；
3、有较长的直管段长度要求，，一样平常难于知足。。。。。。尤其对较大管径，，问题越发突出；； ；
4、压力损失大；； ；
5、孔板以内孔锐角线来包管精度，，因此传感器对侵蚀、磨损、结垢、脏污敏感，，恒久使用精度难以包管，，需每年拆下强检一次；； ；
6、接纳法兰毗连，，易爆发跑、冒、滴、漏问题，，大大增添了维护事情量。。。。。。
