差压式流量计使用节约装置丈量流体的流量。。。。。这种丈量要领是石油化工应用最普遍的流量丈量要领， ，，，，是仪表运行、维护职员必需掌握的丈量要领。。。。。
1.丈量原理

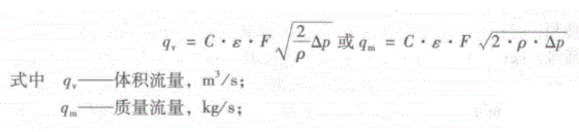

如图1-3-14所示， ，，，，当充满管道的流体流经管道内的节约件时， ，，，，流束将在节约件处形成局部缩短， ，，，，因而流速增添， ，，，，静压力降低。。。。。这种在节约件前后管壁处流体的静压力爆发差别的征象称为节约征象。。。。。节约件前后爆发压差， ，，，，管道中流体流量越大， ，，，，爆发的压差越大。。。。。凭证流体力学中的伯努利方程和流体一连性方程式可推导得出流量与压差之间的定量关系式， ，，，，被称为流量基本方程式。。。。。即

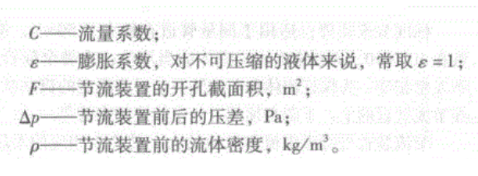

在流量基本方程式中C是一个受许多因素(如节约装置形式或管道内流体的物理性子等)影响的综合性参数， ，，，，其值可通过查阅有关设计手册或由实验要领确定。。。。。在举行节约装置的设计盘算时， ，，，，针对特定条件， ，，，，选择一个C值来盘算的， ，，，，盘算效果只能应用在一定条件下一旦条件改变， ，，，，就必需另行盘算。。。。。例如， ，，，，按小负荷情形盘算的孔板， ，，，，用来丈量大负荷时的流体流量， ，，，，就会引起较大的误差， ，，，，必需加以修正。。。。。
由流量基本方程式还可以看出， ，，，，流量与压差p的平方根成正比， ，，，，用这种流量计丈量流量时， ，，，，若是不作开方处置惩罚， ，，，，流量标尺刻度是不匀称的。。。。。为使标尺刻度匀称， ，，，，便于读数， ，，，，一样平常
要做开方盘算。。。。。常用的节约件有孔板、喷嘴、文丘里管以及楔形节约件、V形锥节约件等， ，，，，因孔板、喷嘴、文丘里管等节约装置应用普遍， ，，，，其结构、尺寸、加工要求、取压要领、使用条件等已经标准化， ，，，，标准化的节约装置称为“标准节约装置”。。。。。
2.节约装置的取压方法

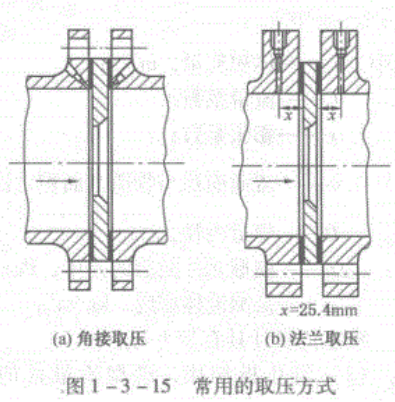

由基本流量方程式可知， ，，，，节约件前后的差压Pi-P是盘算流量的要害数据， ，，，，取压要领相当主要。。。。。就孔板而言， ，，，，主要有三种取压方法， ，，，，划分是角接取压、法兰取压、径距取压。。。。。其中， ，，，，法兰取压方法应用较多， ，，，，如图1-3-15所示。。。。。
角接取压法就是在节约件前后两头面与管壁的夹角处取压。。。。。角接取压要领包括环室取压和单独钻孔取压
环室取压法能获得较好的丈量准确度， ，，，，可是加工制造和装置要求严酷， ，，，，若是由于加工和现场装置条件的限制， ，，，，达不到预定的要求时， ，，，，其丈量准确度仍难包管。。。。。以是， ，，，，在现实应用时， ，，，，为了加工和装置利便， ，，，，常使用单独钻孔取压， ，，，，特殊是对大口径管道。。。。。
法兰取压法就是在夹紧节约件的两片法兰上开孔取压。。。。。
3.标准孔板的结构及使用

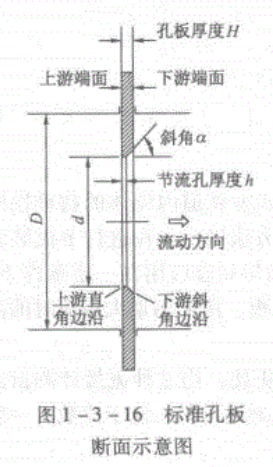

标准孔板又称同心直角锐边孔板， ，，，，其轴向截面如图1-3-16所示。。。。�？？装迨且豢榧庸こ稍残瓮目椎木哂腥窭苯潜哐氐谋“�， ，，，，开孔的上游侧边沿是锐利的直角。。。。。标准孔板对尺寸和公差、光洁度等都有详细划定， ，，，，其中孔径与管道直径之比d/D在0208之间d不小于12.5mm， ，，，，节约孔厚度h=(0.005-0.02)D孔板厚度H<005D锥面的斜角a=30°~45°。。。。。详细数值可参阅设计手册。。。。。
标准孔板结构简朴、装置利便。。。。�？？装宓娜醯闶橇魈寰煽装搴笱沽λ鹗Т�， ，，，，当工艺管道上不允许有较大的压力损失时， ，，，，便不宜接纳。。。。。标准喷嘴和标准文丘里管的压力损失较孔板为小， ，，，，但结构较量重大， ，，，，不易加工。。。。。现实应用中仍多接纳孔板。。。。。
标准节约装置仅适用于丈量管道直径大于50mm， ，，，，雷诺数在10-10’以上的流体， ，，，，流体应当清洁， ，，，，充满所有管道， ，，，，不爆发相变。。。。。为包管流体在节约装置前后为稳固的流动状态在节约装置的上、下游必需设置一定长度的直管段。。。。。
节约装置将管道中流体流量的巨细转换为响应的差压巨细， ，，，，这个差压由到茏鬈引出， ，，，，转达到响应的差压变送器， ，，，，实现差压信号的远传， ，，，，以便于集中显示和控制。。。。。
4.V锥节约装置的结构与事情原理

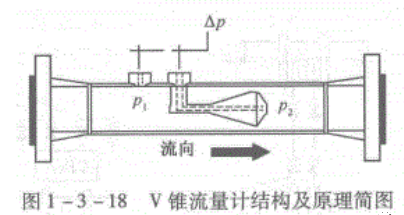

接纳V锥节约装置的流量计称为V锥流量计， ，，，，如图1-3-18所示。。。。。V节约件是一个悬挂在管道中央的具有一定锥角的尖圆锥体。。。。。流体从锥体顶部偏向流入， ，，，，从底部偏向流出， ，，，，在锥体装置处爆发节约， ，，，，通过锥体前后的差压来丈量流量。。。。。在锥体上游流体尚未缩弊端取正压P1， ，，，，在锥体底部取负压P2。。。。。
V锥流量计具有如下特点:

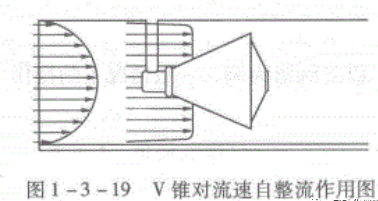

(1)悬挂在管道中心的锥体可以使管道中心处的流速减慢， ，，，，使管壁周围的流速加速， ，，，，从而改善上游速率漫衍， ，，，，起到了自整流作用， ，，，，抵达流速“匀称化”的效果， ，，，，纵然在低流速时仍能爆发足够的差压， ，，，，同时缩短了直管段的长度， ，，，，如图1-3-19所示。。。。。
(2)流体逐渐靠近V型锥时， ，，，，管道中央流速越来越慢， ，，，，管壁周围逐渐加速， ，，，，没有积垢死角， ，，，，易黏结的杂质不会黏在V型锥上， ，，，，具有自清洁功效。。。。。
(3)流体通过流量计时在锥面爆发界线层效应， ，，，，使流体不可直接攻击其下游边沿， ，，，，自动保唬唬唬护了锥体的形状尺寸， ，，，，无需重复标定， ，，，，具有恒久的稳固性
(4)具有降噪功效， ，，，，量程得以向低限扩展。。。。。
(5)与孔板相比， ，，，，压力损失小， ，，，，能耗小。。。。。
(6)适用规模广， ，，，，适用于商业计量， ，，，，尤其适用于种种清洁/脏污流体、低静压/低流速流体、高温高压流体和侵蚀性流体等的丈量。。。。。
(7)V锥流量计的弱点是尚未标准化， ，，，，产品需要逐台做性能测试或检定
5.差压式流量计的毗连

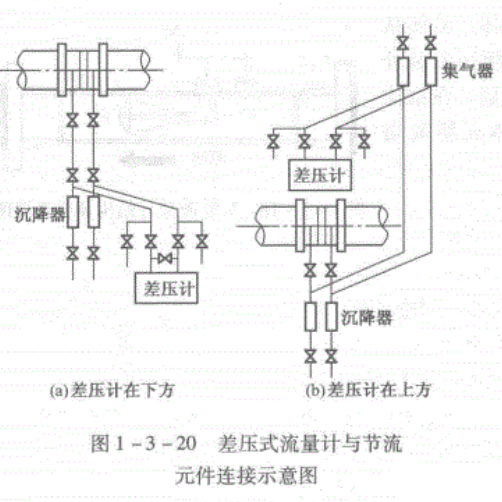

接纳节约元件的差压式流量计， ，，，，为了准确地丈量差压， ，，，，除了准确装置节约件和取压装置外， ，，，，还要准确装置到茏鬈。。。。。若是到茏鬈装置不准确， ，，，，纵然选用了高准确度的差压变送器， ，，，，也测不到准确的差压值， ，，，，影响节约装置的运行。。。。。敷设到茏鬈的总原则是:应使所传送的差压信号不因管路而爆发特殊误差， ，，，，能包管节约装置的清静运行。。。。。差压变送器与节约元件的毗连如
图1-3-20所示。。。。。
敷设到茏鬈时， ，，，，应注重
(1)到茏鬈应按最短距离敷设。。。。。到茏鬈越长， ，，，，其内径应越大。。。。。关于清洁的气体、水蒸气和水， ，，，，内径可小一些， ，，，，而关于黏性流体， ，，，，尤其是脏污介质时， ，，，，到茏鬈内径应大一些。。。。。
(2)到茏鬈应笔直或倾斜装置， ，，，，以便能实时倾轧气体(丈量液体介质时)或凝聚水(丈量气体介质时)。。。。。当传送距离较大时， ，，，，到茏鬈应分段倾斜， ，，，，并在各最高点和最低点划分装设集气器(或排气阀)和沉降器(或排污阀)。。。。。
（3)到茏鬈应带有阀门等须要的附件， ，，，，以便能在主装备运行的条件下冲洗到茏鬈、现场调试差压计以及在到茏鬈爆发故障时与主装备隔离。。。。。
(4)应能避免有害物质(如高温介质、侵蚀性介质等)进入差压计。。。。。在丈量高温蒸气时使用冷凝器， ，，，，在丈量侵蚀性介质时使用隔离容器。。。。。若是到茏鬈中介质有凝固和冻结的可能， ，，，，应沿到茏鬈设置保温或加热装置， ，，，，并注重避免到茏鬈加热不均或局部汽化造成的误差。。。。。
(5)被测介质为液体时， ，，，，应避免气体进人到茏鬈， ，，，，被测介质为气体时， ，，，，应避免水或脏污物进人到茏鬈。。。。。
将差压计的引压管线上的阀及正负压室间的平衡阀制造成专门的阀门组件， ，，，，这就是现实应用中的三阀组或五阀组， ，，，，如图1-3-20(a)。。。。。
6.差压式流量计的投运
差压式流量计的投运主要是三阀组或五阀组的操作， ，，，，以三阀组为例， ，，，，一样平常情形下的操作顺序如下:
(1)翻开平衡阀;
(2)翻开一次阀(如孔板根部阀);
