高压流量自控仪

手艺性能参数：

一、形状尺寸：

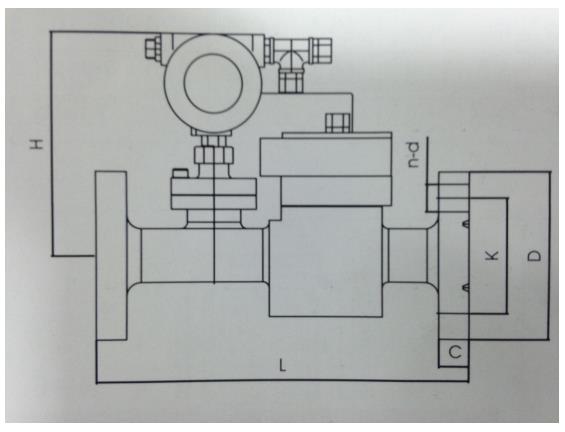

1、直式

图片要害词

2、角式一体

图片要害词

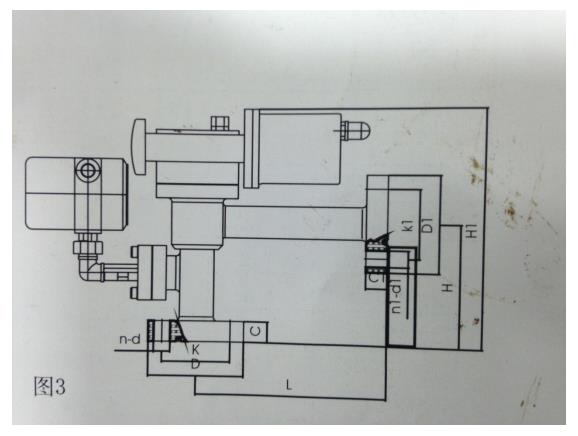

3、角式分体

图片要害词

材质：碳钢、304不锈钢；；；；

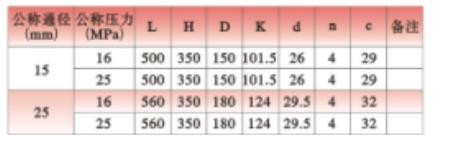

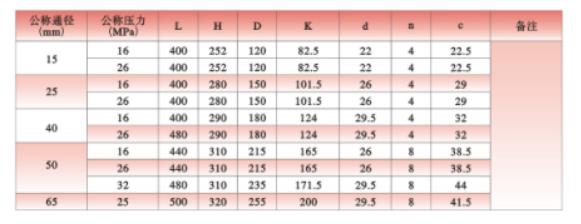

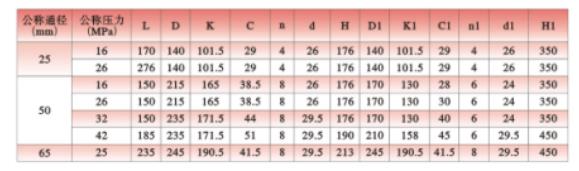

螺栓尺寸：

二、流量计的密封性能及质料的选型，，，，密封的规格：

仪表出厂都是经由严酷打压磨练流程的，，，，密封性好；；；；整体机械结构设计合理部件之间细密衔接，，，，使用的o型圈都是匹配尺寸的高质量的；；；；

三、影响流量计装置的因素，，，，装置流量计时需要注重的地方，，，，有什么工艺流量需要注重：

装置方面：自控仪接纳速率式计量原理，，，，以是需要前后一定直管段；；；；

注水工艺方面：高压流量自控仪注水工艺相当要害，，，，若是整体注水工艺设计不对理，，，，就会造成，，，，流量计注水注入不了，，，，要求流量仪表前后必需有压差，，，，并且当井下接纳无源输出泵时，，，，必需要求，，，，泵前压力大于泵的启动压力，，，，不然注水注不进去；；；；

四、供电及控制方面：

供电方面：220V±20%及电池供电；；；；

控制原理：

总体控制理论：

主要应用了PID控制算法，，，，PID控制器由比例单位(P)、积分单位(I)和微分单位(D)组成。。。。。其输入e(t)与输出u(t)的关系为：

u(t)=kp[e(t)+1/TI∫e(t)dt+TD×de(t)/dt]，，，，式中积分的上下限划分是0和t。。。。。

转达函数为：G(s)=U(s)/E(s)=kp[1+1/(TI×s)+TD×s]，，，，其中kp为比例系数；；；；TI为积分时间常数；；；；TD为微分时间常数。。。。。

此系统是闭环控制系统，，，，当修改设定量的值时，，，，输入量和输出量若是有误差时，，，，就会有一个反响信号快速的响应，，，，智能控制执行机构，，，，使目今流量和设定量控制在可调的精度规模内，，，，还可以修改控制步幅，，，，使阀门转动角度更大；；；；目今后压差较大时，，，，可减小控制步幅，，，，使控制平稳调理。。。。。

当系统出先阀门前压力小于阀门后压力时，，，，能够智能的快速发出危险信号给执行机构，，，，快速的关闭阀门，，，，避免注水倒流。。。。。

界线条件：

有大限位（巨细限位可以选择），，，，当阀门全都翻开时，，，，再向开的偏向转时，，，，就会触发大限位，，，，从而使阀门阻止开，，，，只有减小流量使阀门关闭，，，，或者手动关闭阀门，，，，才华扫除大限位信号；；；；

当阀门恰恰全都关闭时，，，，再向关的偏向转时，，，，就会触发小限位，，，，从而使阀门阻止关，，，，只有加大流量使阀门翻开，，，，或者手动翻开阀门，，，，才华扫除小限位信号；；；；

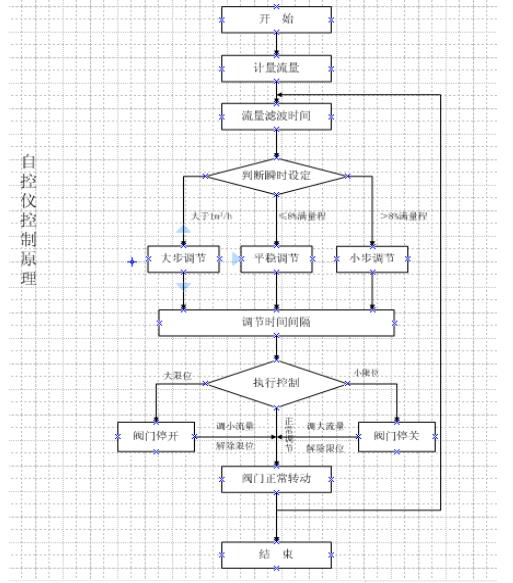

控制原理图：

图片要害词

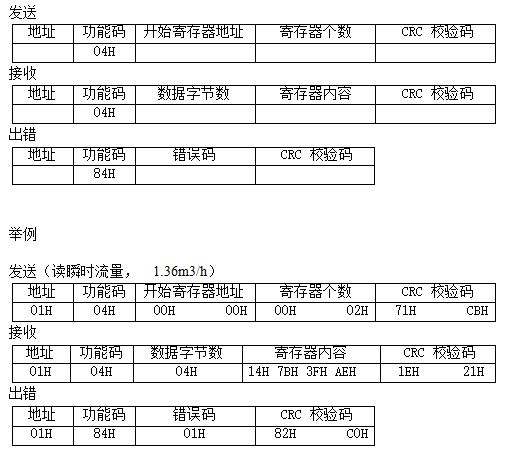

五、485通讯：

1、通讯接口：接口方法：RS485 接口、异步、半双工数据名堂：使用二进制数据名堂，，，，一个起始位、八个数据位、无校验位、一个位.一个阻止位波特率： 9600bps数据帧最大长度：1Byte 地点 + 253Byte 数据 + 2Byte CRC 校验 = 256 Byte浮点数名堂：1-0-3-2；；；；支持地点：1-32（适用于通讯小板）；；；；新表头支持地点1-255；；；；帧结构功效码03/ 04：读 16 位整型变量或浮点型变量数据

图片要害词
