断路器交接试验知识分享

高压开关装备运行情形

高压开关装备主要有四个电压品级500kV、220kV、35kV以及10kV，，，，，发电厂中尚有6kV的电压品级。。其中500kV、220kV断路器基本上都是SF6断路器（包括GIS）；；；110kV断路器大部分为SF6断路器（包括GIS）、少部分为少油断路器；；；35kV断路器大部分为SF6断路器（包括GIS）、少部分为少油断路器；；；10kV、6kV断路器主要为真空断路器 。。

绝缘电阻丈量

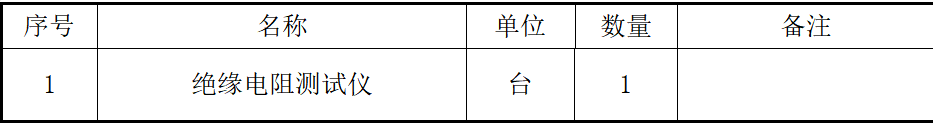

本项作业所需仪器

试验准备：测试前需要确认辅助回路和控制回路确已切开电源。。

试验要求

（1）一次部分：凭证相关规程要求，，，，，接纳响应档位丈量断路器的分闸断口、合闸整体及绝缘拉杆的绝缘电阻，，，，，丈量时准确毗连导线，，，，，注重操作顺序以防烧坏绝缘电阻测试仪。。丈量出来的绝缘电阻应和出厂值作较量，，，，，应无显着转变。。

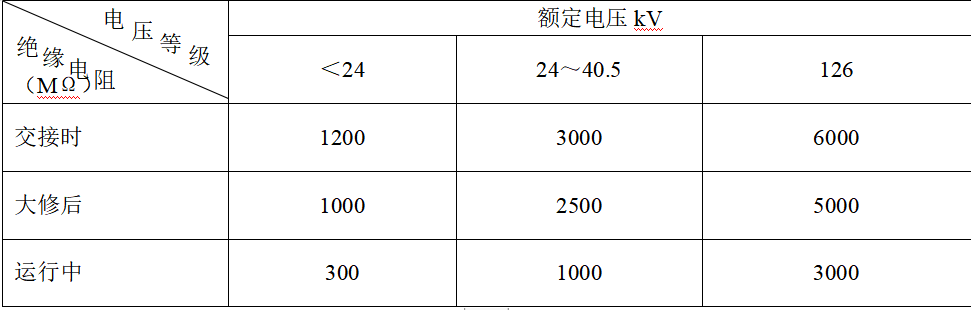

无厂参考值时，，，，，绝缘电阻可以参照下表：

丈量要领：丈量断口间绝缘电阻要领是开关处于磨练状态，，，，，在分闸位置，，，，，开关地刀翻开，，，，，绝缘摇表的L端接被测断口一端，，，，，E端接另一端，，，，，档位选择2500V举行丈量。。

丈量绝缘拉杆的绝缘电阻要领是开关处于磨练状态，，，，，在分闸位置，，，，，开关地刀翻开，，，，，绝缘摇表的L端接开关断口的动触头侧，，，，，E端接地，，，，，档位选择2500V举行丈量。。

（2）关于断路器的二次回路试验，，，，，接纳1000V或者500V的兆欧表丈量二次回路对地绝缘电阻的绝缘电阻。。将兆欧表的L端接入被测绝缘的审核端，，，，，将E端子接地，，，，，丈量出来的绝缘电阻应不小于2兆欧。。丈量时断开二次回路的接地线，，，，，短接所有二次回路，，，，，无法短接的可以接纳单独丈量，，，，，或点接触丈量。。

（3）对断路器的分合闸线圈，，，，，应丈量其单独的绝缘电阻，，，，，断开二次接线，，，，，接纳1000V或者500V的兆欧表丈量，，，，，将兆欧表的L端接入线圈，，，，，将E端子接地，，，，，丈量出来的绝缘电阻应不小于10兆欧。。

每相导电回路的电阻丈量

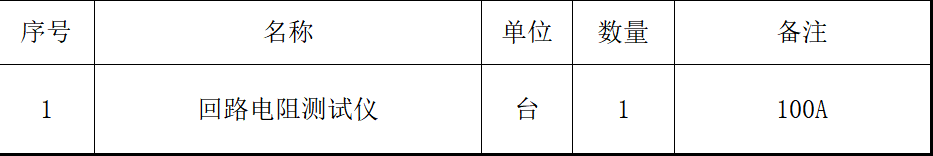

本项试验所需仪器仪表

试验要求

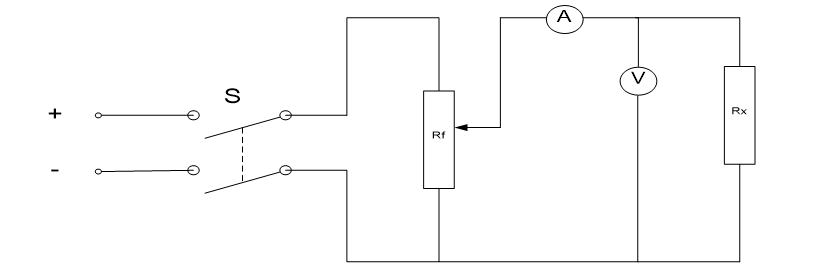

（1）试验原理接线图如下：

由于导电回路接触电阻很小，，，，，都是微欧数目级，，，，，以是电压表内阻远远大于此值，，，，，故导电回路阻值

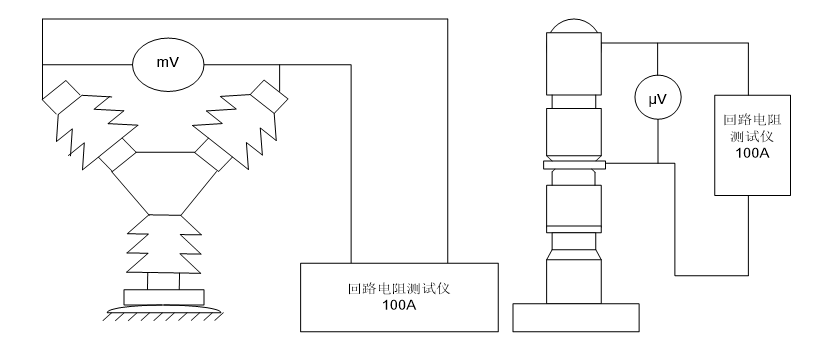

（2）试验现场接线图如下：

该项试验将电流升至100A，，，，，丈量断路器在合闸状态下的两头电压，，，，，使用压降原理可以盘算出导电回路电阻R=U/I ，，，，，详细的试验要领由试验仪器所决议，，，，，一样平常来说，，，，，凭证仪器的接线要领接好线，，，，，就可以举行丈量

机械特征试验

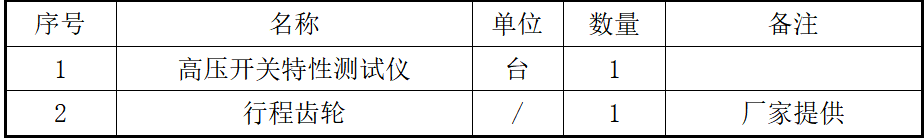

断路器的机械特征试验主要包括了时间特征试验和速率特征试验，，，，，主要凭证厂家和客户的详细需要举行相关项目试验。。现在举行这类试验的仪器较为多，，，，，其原理基本一致，，，，，主要通过电流参量丈量断路器的时间、同期、弹跳等各项参数，，，，，通过行程齿轮的行程输入量可以丈量其速率特征，，，，，详细的试验要领凭证装备的结构特征来决议。。

试验要求

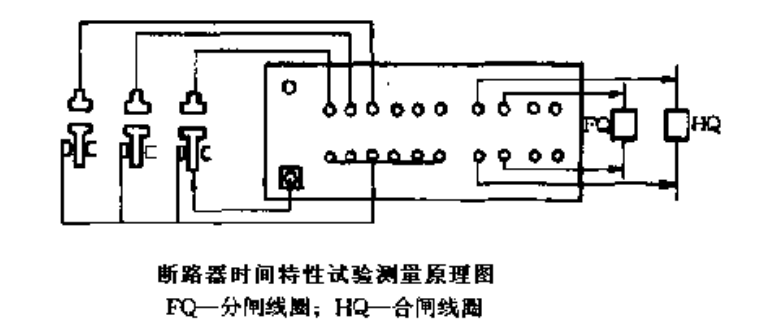

（1）试验原理图

（2）试验要求：

除制造厂尚有划定外，，，，，断路器的分、合闸同期性应知足下列要求：

相间合闸差别期不大于5ms

相间分闸差别期不大于3ms

同相各断口间合闸差别期不大于3ms

同相各断口间分闸差别期不大于2ms

（３）断路器的速率特征试验丈量原理与速率特征基本一致，，，，，一样平常来说通过行程齿轮的传动将断路器的行动行程传送到丈量仪器，，，，，通过Ｖ＝Ｓ／ｔ盘算公式很容易获得时间特征。。

交流耐压试验

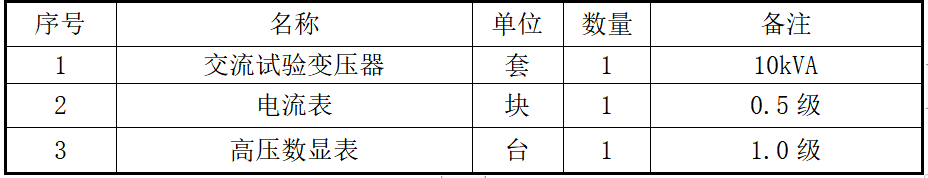

本项试验所需仪器

交流耐压试验是断路器交接试验中最主要的一项绝缘试验，，，，，该项试验应该在其他绝缘试验完成并确认及格后方可举行。。

35kV及以下断路器耐压试验

由于该电压品级断路器试验电压较低，，，，，容量较小因此可使用变压器直接升压举行试验

110kV及以上断路器耐压试验

由于该电压品级断路器试验电压较高，，，，，且容量较大，，，，，如用变压器直接升压试验的话试验变压器容量缺乏且搬运较难题。。因此改用可以组合使用的勾通谐振耐压成套装置举行试验。。要求试验电压必需是工频。。

勾通谐振知识点：调谐，，，，，谐振爆发的条件：勾通回路中的感抗与容抗之和为0是理想谐振状态（即ωL＝1/ωC）。。

例：在一个将50Hz电源、电阻R、电容器C及电抗器Z串联(chuànlián)而成的回路中，，，，，已知电源电压为50V，，，，，电阻为3Ω，，，，，电容器的电容量为1000pF，，，，，问，，，，，当电抗器的电感为几多时，，，，，该回路组成谐振回路，，，，，电容两头电势为几多。。

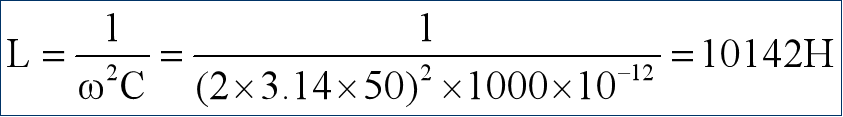

要组成谐振(xiézhèn)回路，，，，，则需让ωL＝1/（ωC），，，，，即

断路器的对地绝缘水平应切合GB311．1《高压输变电装备的绝缘配合》的划定(10kV和35kV产品的1min工频干试电压应划分为42kV和95kV)。。对相间绝缘水平也应提出响应要求。。对断口间的耐压水平应思量反相最高电压的作用。。

综上所述，，，，，断路器的工频耐压应包括对地、相间和断口间各个部位，，，，，并应划分在合、分闸状态下举行。。详细试验时，，，，，加压部位及接线方法应按后表依次举行。。若是高压开关装备的绝缘主要是由固体有机质料制成，，，，，则需举行5min工频耐压试验。。

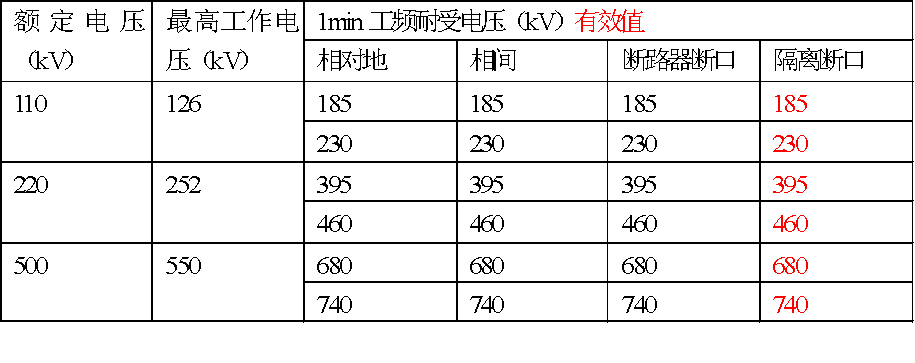

断路器工频交流耐压试验标准为

1.在SF6气压为额定值时举行。。试验电压凭证出厂试验电压的80%；；；

2.110kV以下电压品级应举行合闸对地和断口间耐压试验；；；

3.罐式断路器应举行合闸对地和断口间耐压试验；；；

4.500kV定开距瓷柱式断路器只举行断口耐压试验。。

试验电压的幅值及频率应该与和断路器相连的电气装备的要求相一致，，，，，须要时断开毗连举行试验

试验项目及规范要求

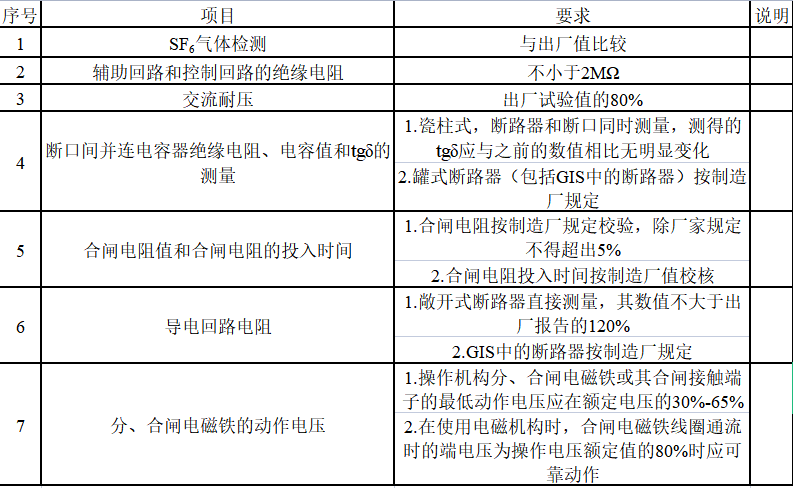

1.SF6断路器和GIS的试验项目

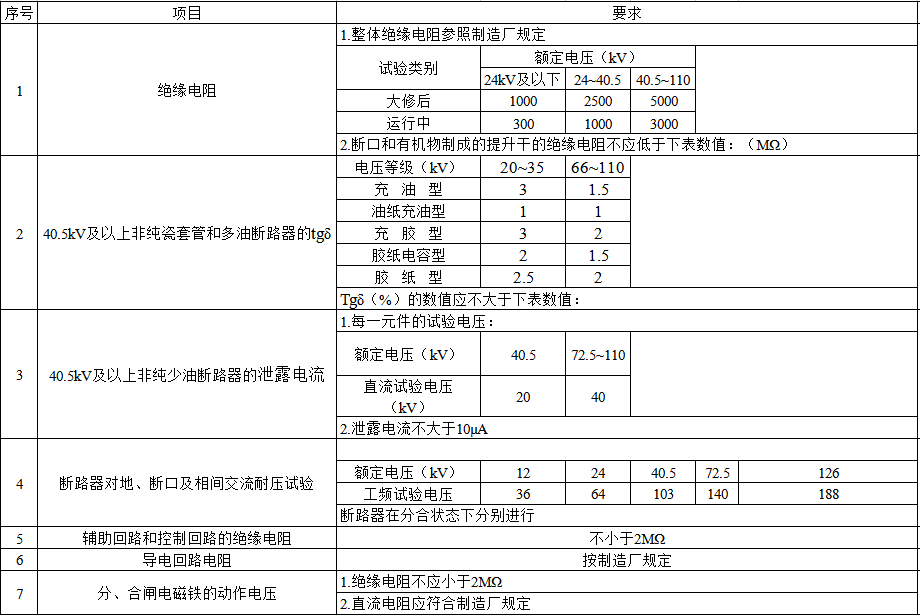

2.油断路器的试验项目

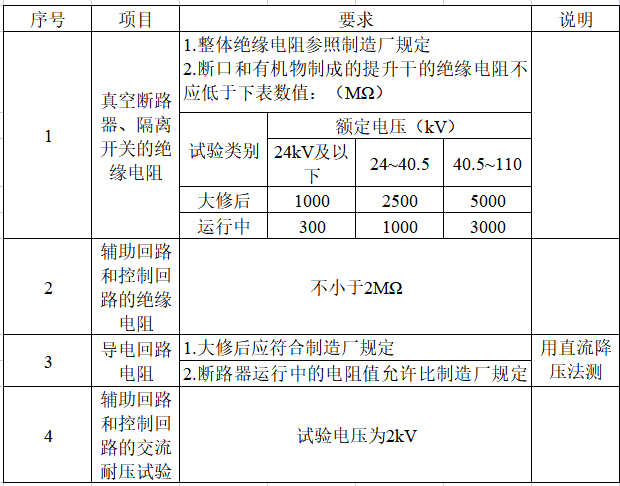

3.空气断路器、真空断路器和隔脱离关
