1.前言
高炉喷煤系统是炼铁的主要隶属装备，，，该系统主要将原煤经由磨碎和干燥制成煤粉，，，再将煤粉通过压缩空气运送至高炉风口，，，加入高炉冶炼历程。。。 。给煤机位于原煤仓下面，，，用于向磨煤机提供原煤。。。 。给煤机有链轮、链条和壳体组成。。。 。链条由电念头通过减速器驱动。。。 。生产历程中，，，需要准确调理链条运行速率，，，并且能发送断煤信号。。。 。本文主要先容给煤机的电气组成及故障处置惩罚。。。 。
2.喷煤给煤机系统事情原理及电气接线
现在炼铁厂西区喷煤制粉A磨和B磨使用北京奥特曼克公司生产的称重式给煤机举行磨机给煤。。。 。整个称重给煤系统主要由关闭式的称重给煤机（机械部分）、AW2105给料机控制器和变频器控制箱3个主要部分及控制、信号电缆组成。。。 。下面我就将这三个主要部分逐一举行说明。。。 。
2.1称重给煤机
给煤机总体分为给煤系统、清扫系统及内部照明设施等。。。 。给煤系统有运送机电机、给煤皮带、载荷传感器、速率传感器、防偏开关组成。。。 。清扫系统有清扫电机、清扫皮带、清扫链检测组成。。。 。另外在出煤口设有堵煤开关。。。 。
检测历程中粗煤粉由如煤口进入掉落运送机皮带，，，由控制箱内变频器控制运送机电机按一定速率转动并发动皮带，，，皮带上的粗煤粉经由载荷传感器举行载荷检测。。。 。速率传感器随时检测皮带转速，，，给煤机同时将载荷重量和转速传回AW2105给料机控制器。。。 。经由盘算得出给煤量。。。 。再由给料机控制器给出信号控制变频器调解运送机电机转速对给煤量举行控制。。。 。
清扫电机准时启动对给煤机内部举行整理，，，避免粗煤粉卡堵给煤机。。。 。清扫电机匀速转动并由清扫链检测随时检测，，，一旦阻止或泛起转速缺乏连忙发出清扫断链报警。。。 。

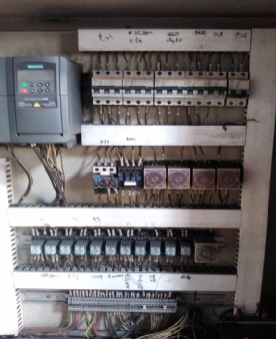

2.2称重给煤机控制箱
控制箱内部由上到下划分为变频器、电源、控制电路、联锁装置及接线短子组成。。。 。箱门设有电源指示、堵煤、跑偏、断链报警、给煤机、清扫的起、�？？？刂坪驮冻獭⒕偷刈弧！�。 。主要用来控制给煤机起停和种种报警控制。。。 。

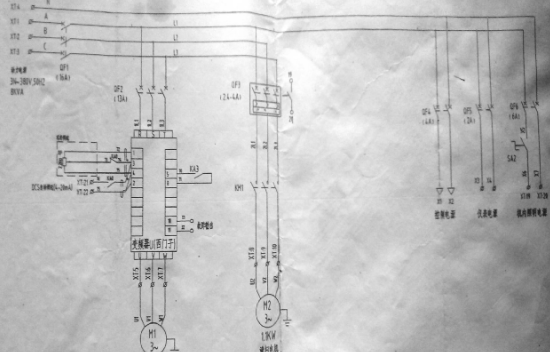

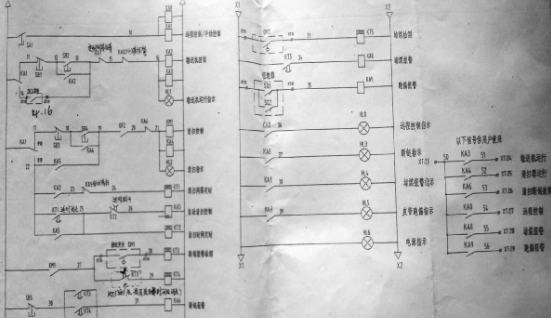

电气原理图见下图。。。 。

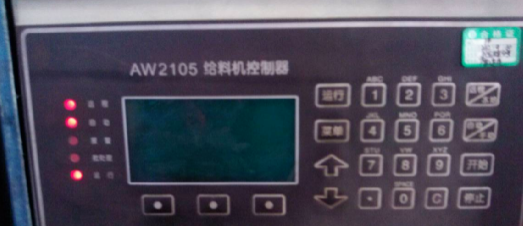

2.3 AW2105给料机控制器
给料机控制器主要作用是对给煤机传回的载荷信号和皮带转速信号举行盘算。。。 。将盘算效果与给定信号举行比对输出控制信号，，，控制给煤机电机转速从而控制给煤量。。。 。
AW2105给料机控制器接入了称重传感器、速率传感器、电源、控制输出和流量输出。。。 。

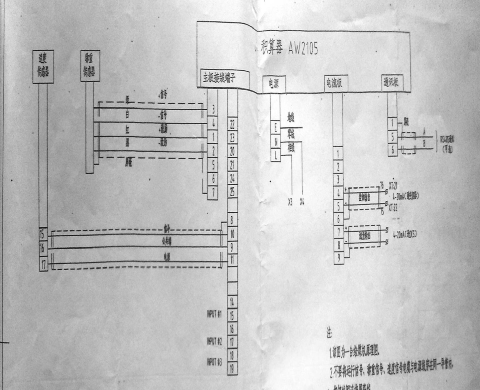

给料控制器接线图如下。。。 。
3．给煤机系统常见故障及处置惩罚
通过对投产以来给煤机系统泛起的故障加以整理和总结，，，主要有以下几个方面。。。 。
3.1 速率传感器故障
3.1.1故障征象
称重给煤机泛起无称重显示，，，飞车或速率慢
3.1.2故障剖析：
⑴称重显示仪有无虚接征象，，，参数是否正常，，，主板、反响板是否正常
⑵线路虚接、脱焊、接地、断路，，，插头松动征象
⑶称重传感器有无故障
⑷速率传感器有无故障
3.1.3故障排查：
⑴主板、反响板讨论无脱落征象，，，参数正常
⑵称重传感器正常
⑶线路无虚接、断路、接地征象
⑷速率传感器无输出信号
3.1.4故障处置惩罚：
通过对装备的剖析排查，，，发明缘故原由是由于速率传感器无输出信号而爆发的故障，，，经由替换速率传感器后称值恢复正常。。。 。
3.1.5刷新步伐：
通过此类事故我们认真举行总结，，，经对此对其举行整改，，，以避免此类事故的爆发。。。 。
1）强化点检，，，超前维护预知； ；；； ；；
2）对主板、反响板讨论举行检查，，，确认无虚接等隐患； ；；； ；；
3）对速率传感器装置方法举行刷新，，，将速率传感器移出给煤机，，，接纳软毗连方法牢靠。。。 。
3.2控制器输出故障
3.2.1故障征象：给煤机速率跑最大，，，满负荷运行
3.2.2故障剖析：
⑴PLC�？？？槭涑鲋凳欠裾�
⑵控制器给定、反响信号是否正常
⑶变频器有无报警提醒，，，给定信号是否正常
⑷速率传感器有无故障（如速率传感器损坏，，，检测不到速率，，，皮带运行最快）
⑸称重传感器有无故障（如称重传感器损坏，，，检测不到速率，，，皮带运行最快）
⑹秤斗下料异常（卡料）
3.2.3故障排查
⑴PLC�？？？槭涑鲋涤敫ㄖ狄恢拢ò雌谛３疲�
⑵控制器给定信号正常，，，输出值20mA（最大值），，，判断为控制器信号处置惩罚部分故障，，，替换信号板
3.2.4 刷新步伐
作废称重显示仪对电机控制，，，仅作为称重显示和累计使用。。。 。镌汰中心环节，，，一旦仪表爆发故障，，，不会直接导致给煤机停转。。。 。
4.总结
通过对喷煤称重给煤机电气系统事情原理及故障征象的学习，，，维护职员的手艺水平取得了较大的提高，，，基本具备处置惩罚通例故障的能力。。。 。别的通过对给煤机电气系统的刷新，，，包括速率传感器装置方法刷新、给煤机控制方法优化等很洪流平上降低了装备故障率且镌汰了备件的消耗。。。 。
5.竣事语
在电气手艺日新月异生长的时代，，，作为电气事情者，，，我们要一直学习专业知识，，，提高知识储备，，，当在生产维护中遇到问题后，，，要开动大脑，，，起劲提来由置和整改计划，，，一直优化装备控制，，，提高装备稳固水平，，，为生产运行的稳固创立优异的装备条件。。。 。
