常用仪表电缆接法知识大全及仪表电缆接法图解分享

01.单股铜芯导线的直线毗连

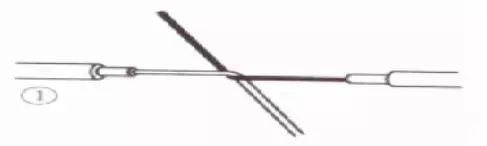

①先将两导线芯线线头成X形相交。。

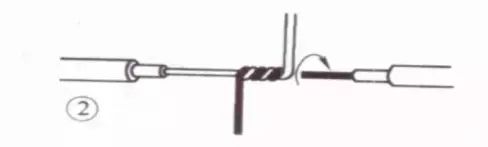

②相互绞合2～3圈后扳直两线头。。

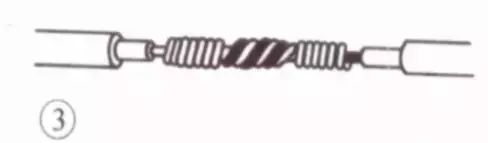

③将每个线头在另一芯线上紧贴并绕6圈，，，，，用钢丝钳切去余下的芯线，，，，，并钳平芯线最后。。

02.单股铜芯导线的T字形毗连

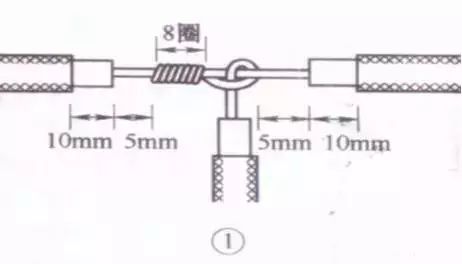

①将支路芯线的线头与干线芯线十字相交，，，，，在支路芯线根部留出5mm，，，，，然后顺时针偏向纠葛6～8圈后，，，，，用钢丝钳切去余下的芯线，，，，，并钳平芯线最后。。

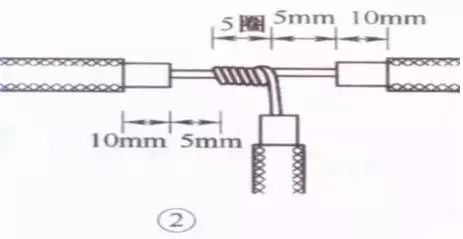

②小截面的芯线可以不打结。。

03.双股线的对接

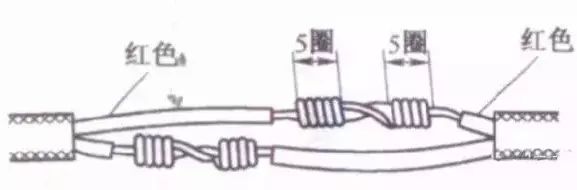

将两根双芯线线头剖削成图示中的形式。。毗连时，，，，，将两根待毗连的线头中颜色一致的芯线按小截面直线毗连方法毗连。。用相同的要领将另一颜色的芯线毗连在一起。。

04.7股铜芯线的直线毗连要领

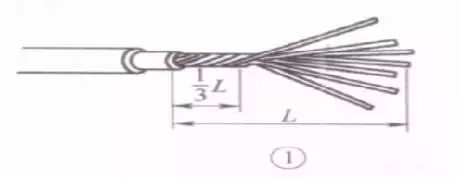

①先将剥去绝缘层的芯线头散开并拉直，，，，，再把靠近绝缘层1/3线段的芯线绞紧，，，，，然后把余下的2/3芯线头按图示疏散成伞状，，，，，并将每根芯线拉直。。

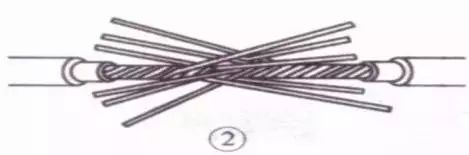

②把两伞骨状线端隔根对叉，，，，，必需相对插究竟。。

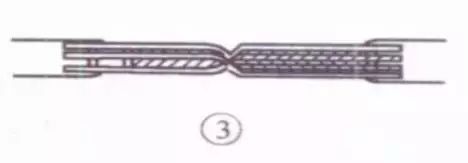

③捏平叉入后的两侧所有芯线，，，，，并应理直每股芯线和使每股芯线的距离匀称；；；同时用钢丝钳钳紧叉口处消除逍遥。。

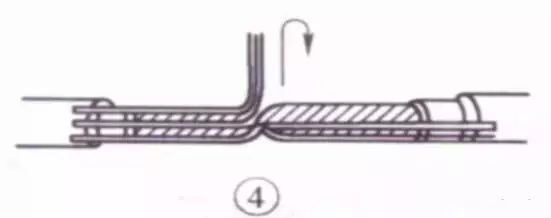

④先在一端把相近两股芯线在距叉口中线约3根单股芯线直径宽度处折起，，，，，并形成90°。。

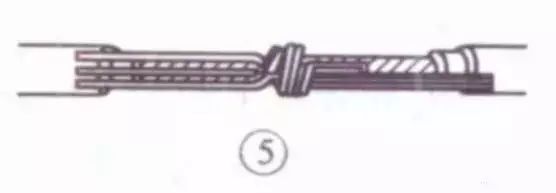

⑤接着把这两股芯线按顺时针偏向紧缠2圈后，，，，，再折回90° 并平卧在折起前的轴线位置上。。

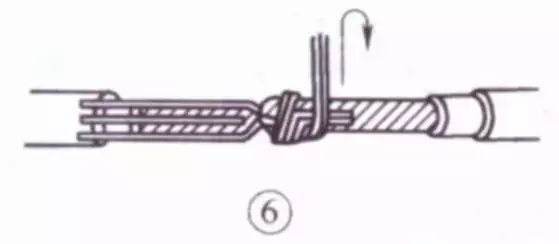

⑥接着把处于紧挨平卧前相近的2根芯线折成90° ，，，，，并按办法⑤ 要领加工。。

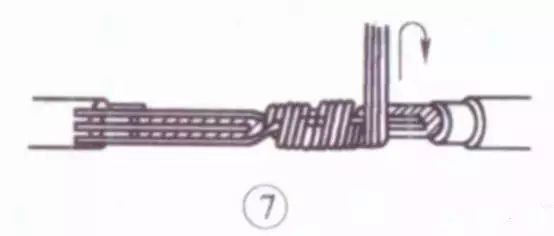

⑦把余下的3根芯线按办法⑤ 要领纠葛至第2圈时，，，，，把前4根芯线在根部辨别切断，，，，，并钳平；；；接着把3根芯线裹足3圈，，，，，然后剪去余端，，，，，钳平切口不留毛刺

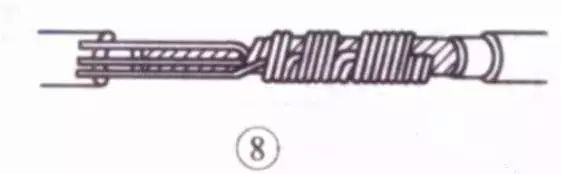

⑧另一侧按办法④～⑦要领举行加工。。

05.7股铜芯线的T字形毗连要领

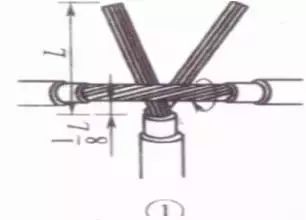

①将分支芯线散开并拉直，，，，，再把紧靠绝缘层1/8线段的芯线绞紧，，，，，把剩余7/8的芯线分成两组，，，，，一组4根，，，，，另一组3根，，，，，排齐。。用旋凿把干线的芯线撬开分为两组，，，，，再把支线中4根芯线的一组插入干线芯线中心，，，，，而把3根芯线的一组放在干线芯线的前面。。

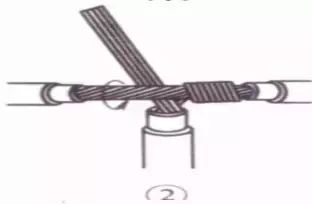

②把3根线芯的一组在干线右边按顺时针偏向牢牢纠葛3~4圈，，，，，并钳平线端；；；把4根芯线的一组在干线的左边按逆时针偏向纠葛4~5圈。。

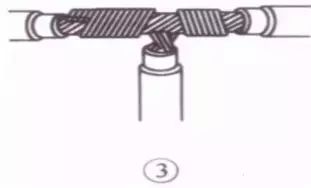

③钳平线端。。

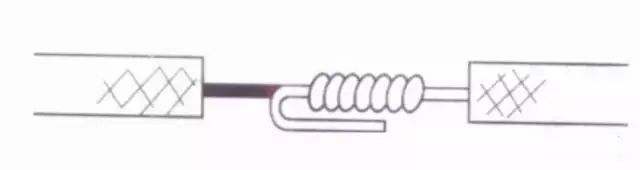

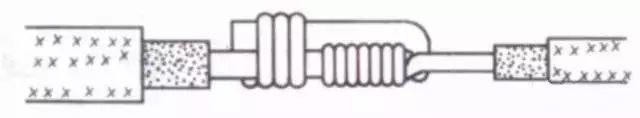

06.不等径铜导线的对接

把细导线线头在粗导线线头上细密纠葛5~6圈，，，，，弯折粗线头端部，，，，，使它压在纠葛层上，，，，，再把细线头纠葛3~4圈，，，，，剪去余端，，，，，钳平切口。。

07.单股线与多股线的T字分支毗连

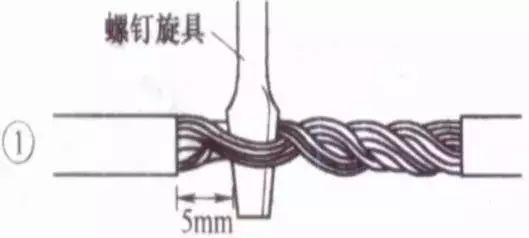

①在离多股线的左端绝缘层口3~5mm处的芯线上，，，，，用螺丝刀把多股芯线分成较匀称的两组（如7股线的芯线3、4分）。。

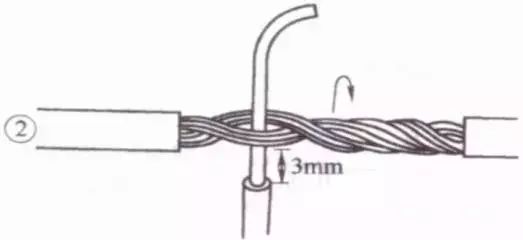

②把单股芯线插入多股芯线的两组芯线中心，，，，，但单股芯线不可插究竟，，，，，应使绝缘层切口离多股芯线约3mm的距离。。接着用钢丝钳把多股芯线的插缝钳平钳紧。。

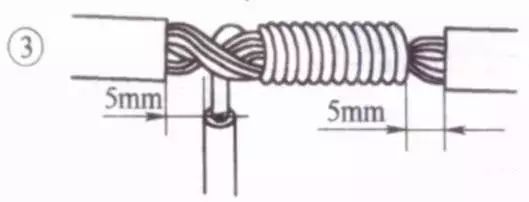

③把单股芯线按顺时针偏向紧缠在多股芯线上，，，，，应使圈圈紧挨密排，，，，，绕足10圈；；；然后切断余端，，，，，钳平切口毛刺。。

08.软线与单股硬导线的毗连

先将软线拧成单股导线，，，，，再在单股硬导线上纠葛7~8圈，，，，，最后将单股硬导线向后弯曲，，，，，以避免绑脱落。。

09.铝芯导线用压接受压接

①接线前，，，，，先选好合适的压接受，，，，，扫除线头外貌和压接受内壁上的氧化层和污物，，，，，涂上中性凡士林。。

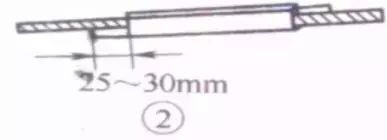

②将两根线头相对插入并穿出压接受，，，，，使两线端各自伸出压接受25~30mm。。

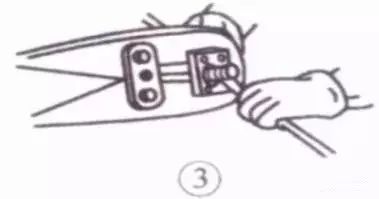

③用压接钳压接。。

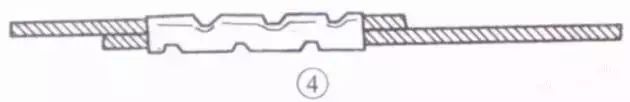

④若是压接钢芯铝绞线，，，，，则XX应在两根芯线之间垫上一层铝质垫片。。压接钳在压接受上的压坑数目，，，，，室内线头通常为4个，，，，，室外通常为6个。。

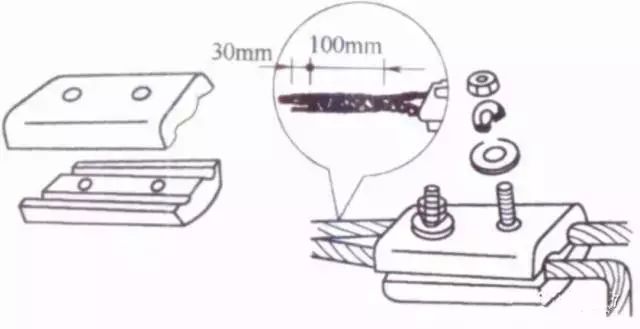

10.铝芯导线用沟线夹螺栓压接

毗连前，，，，，先用钢丝刷除去导线线头和沟线夹线槽内壁上的氧化层和污物，，，，，涂上凡士林锌膏粉（或中性凡士林），，，，，然后将导线线卡入线槽，，，，，旋紧螺栓，，，，，使沟线夹牢牢夹住线头而完成毗连。。为避免螺栓松动，，，，，压紧螺栓上应套以弹簧垫圈
