软启动器典范应用电路剖析
软启动器典范应用电路剖析
1、软启动器启动+运行的控制电路

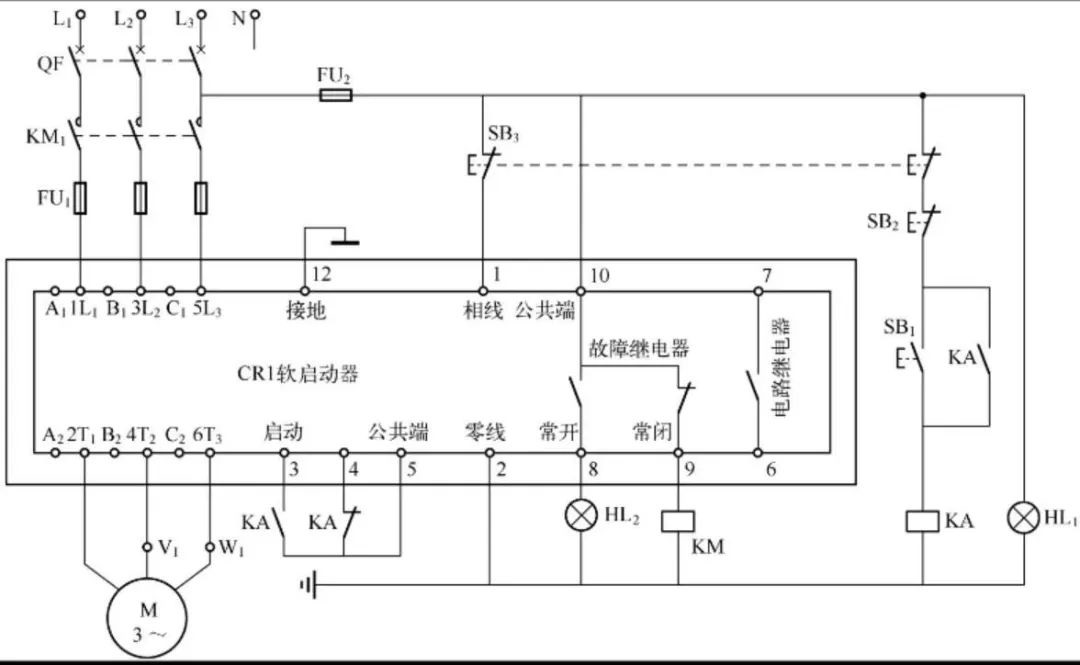

控制电路如图1-1所示。。断路器QF合闸，，，电源指示灯HL1亮，，，同时软启动器内部常闭接点（⑨-⑩）使进线接触器KM得电吸合，，，主触点KM1闭合，，，变频器接通主电源。。
图1-1
启动历程：
按下启动按钮SB1 ，，，中心继电器 KA 得电吸合并自锁，，，其常闭触点KA（4-5）断开、�？？サ鉑A（3-5）闭合，，，软启动器被触发输出，，，电念头最先启动。。
�；；蹋�
按下软停按钮SB2，，，中心继电器KA失电释放并扫除自锁，，，其常闭触点KA（4-5）闭合，，，�？？サ鉑A（3-5）断开，，，电念头最先软�；；�。。
爆发故障时：
内部的故障继电器得电，，，常闭触点（9-10）断开，，，�？？サ悖�8-10）闭合，，，使进线接触器KM失电释放，，，主触点断开，，，变频器断开电源举行�；；�，，，同时故障指示灯HL2亮起。。
2、软启动器启动+旁路运行的控制电路
启动历程:

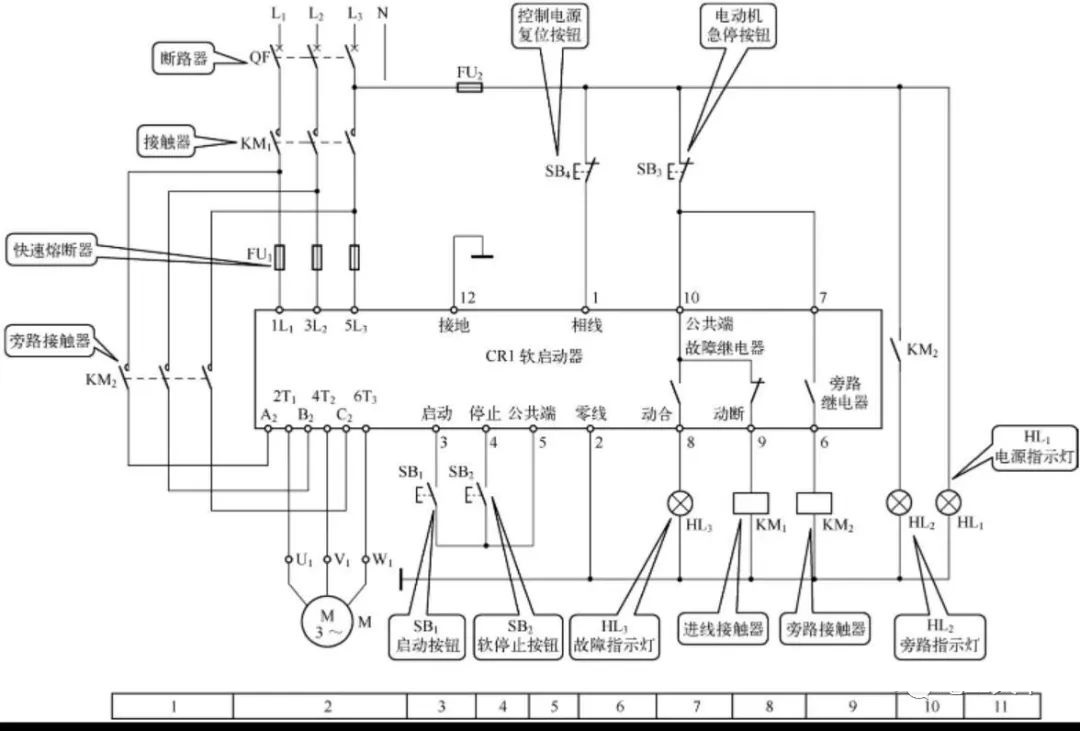

如图2-1所示，，，合上断路器QF，，，电源指示灯HL1亮起，，，体现电源已接通；；同时进线接触器KM1得电，，，其主触点KM1闭合，，，软启动器主电源准备好。。按下启动按钮SB3，，，软启动器获得启动信号，，，晶闸管开通输出，，，凭证设定的参数（如起始电压、启动时间等）最先软起动，，，电念头转速逐步抬升。。当电机抵达额定转速时，，，软启动器内部的旁路触点（6-7）闭合，，，旁路接触器KM2得电，，，其主触点KM2闭合，，，将软启动器主电路短接，，，晶闸管阻止事情。。同时旁路指示灯HL2亮起，，，体现电念头启动竣事，，，进入正常运行状态。。
图2-1
阻止历程
按下软阻止按钮SB2，，，旁路接触器KM2失电释放，，，主触点断开，，，软启动器进入软停车事情，，，电念头M按设定参数（如斜坡时间、关断电压）最先软阻止，，，电念头转速由快到慢逐渐降低，，，直至�；；�。。断开断路器QF，，，KM1失电释放，，，主触点断开，，，切断软启动器电源，，，同时电源指示灯HL1灭，，，体现电源已断开。。
故障情形
当遇紧迫情形时，，，按下急停按钮SB3，，，接触器KM1和旁路接触器KM2同时失电释放，，，主触点断开，，，电念头完全失电，，，最先自由�；；�。。当软启动器内部爆发故障时，，，故障继电器行动，，，动合触点（10-8）闭合，，，故障指示灯HL3亮起；；同时，，，动断触点（10-9）断开，，，KM1失电释放，，，主触点断开，，，切断软启动器进线电源。。在故障扫除后，，，按一下控制电源复位按钮SB4，，，即可正常操作。。
两种电路优弱点比照剖析:
电路1在启动完成后，，，软启动器坚持全电压输出，，，晶闸管始终处于开通状态。。
电路2在完成启动后，，，软启动器退出事情，，，有利于延伸软启动器使用寿命。。
