断路器的分类先容
断路器的分类先容
断路器在输变配电系统中的主要性不言而喻，，，仅次于变压器 。。 。
1.断路器的界说：能够关合、承载、开断正常电流和过载电流的开关装备 。。 。
从界说引申出功效：控制作用——改变运方的操作；；；�；；；ぷ饔谩谐收献氨� 。。 。
2.断路器区别于隔脱离关的特殊之处：能够开断电流，，，就是灭弧 。。 。
从灭弧介质可以分类：空气断路器（空开）、真空断路器、油断路器、SF6断路器 。。 。
空开也是有灭弧机构的，，，而现在35kV以上高压断路器已经普遍接纳SF6作为灭弧介质 。。 。

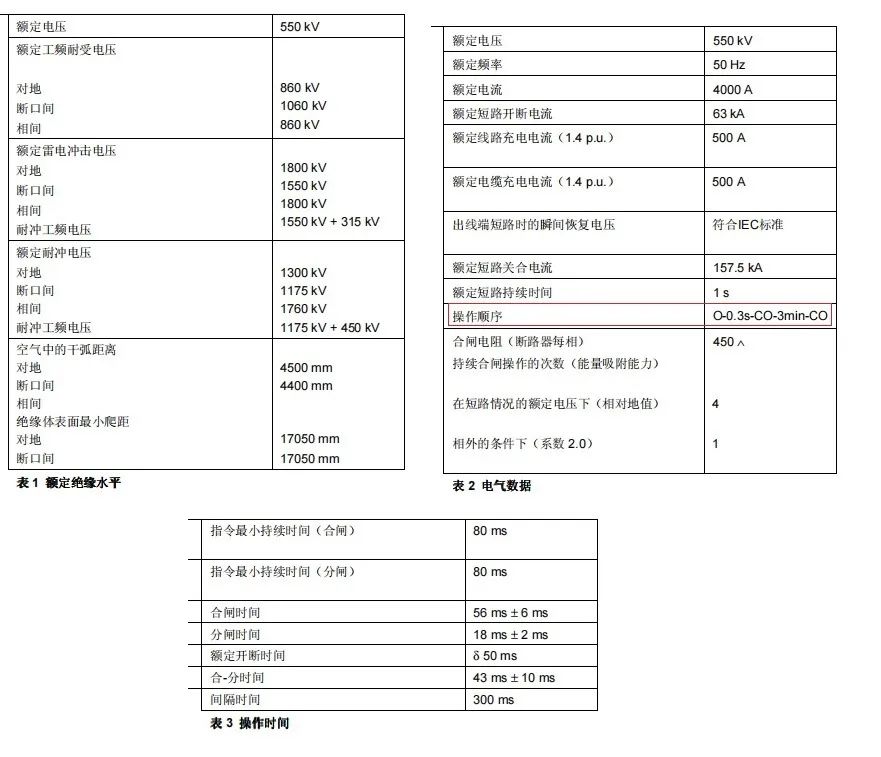

3.断路器的基本参数有额定电压、额定电流，，，尚有耐受电压、开断电流等 。。 。
需要关注的除电压品级外，，，额定电流很主要，，，决议了该电力系统能承载的潮流，，，开断电流要大于最大短路电流 。。 。500kV断路器对应4000A和63KA 。。 。
另一个主要的参数就是分合闸时间，，，500kV断路器分闸时间在20ms左右，，，分闸时间在60ms左右 。。 。知道这个时间数目级，，，关于剖析故障录波图有用（一样平常系统故障主�；；；づ卸喜⒎⒊鎏⒅噶畹氖奔湟苍�20ms左右） 。。 。
断路器铭牌上有“额定操作程序：O－0.3s―CO―3min―CO”，，，怎么明确？？？？
O是Open，，，分闸，，，C是Close，，，合闸；；；在线路运行时，，，爆发故障后：
分——0.3s后——重合，，，重合于故障，，，再分——3分钟（也有些180秒）后——手动强合，，，合于故障再分 。。 。
断路器每一次分闸（灭� 。。 。┖螅�，，恢复灭弧能力需要时间，，，一连灭弧后，，，需要的时间更长，，，0.3s和3min就是厂家给的建议值 。。 。目今调理设定的重合闸时间0.8s，，，强送距离时间15min，，，都大于建议值，，，并且留有较大的裕度 。。 。
4.断路器凭证形状分类

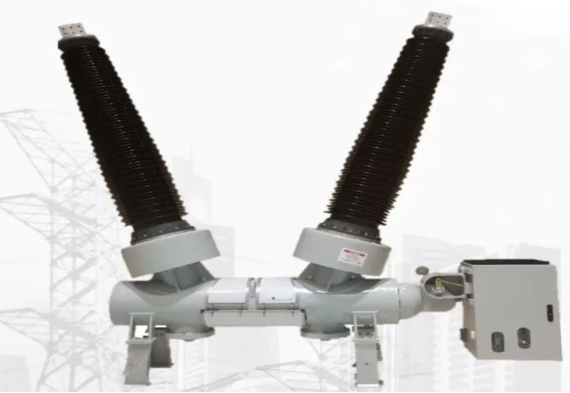

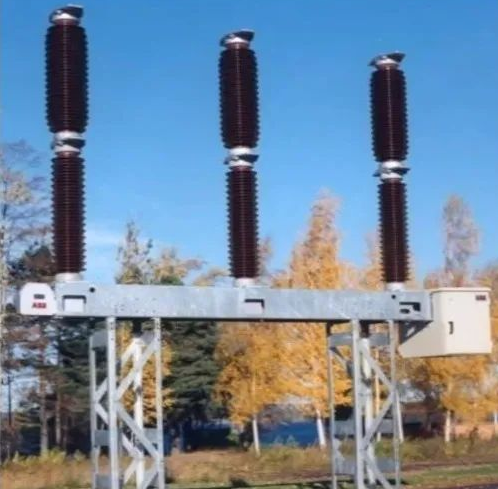

瓷柱式和落地罐式，，，基本上对应了AIS和GIS的形状 。。 。
5.断路器凭证操作机构分类
液压断路器、弹簧断路器、液压弹簧断路器
这里名字有点打斗，，，需要分清晰操作机构的两个主要组成部分：储能、传动 。。 。
断路器要随时准备着分合，，，以是它一定是时刻贮存着能量的 。。 。气体和弹簧都可以被压缩储能，，，而液体不可被压缩，，，只能用来传动 。。 。

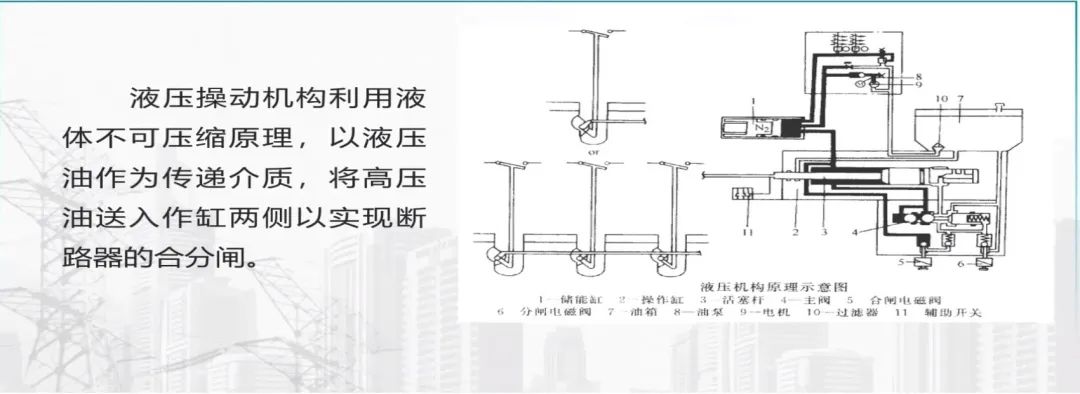

（1）液压断路器：气体储能（氮气），，，液体传动，，，外观上有液压表

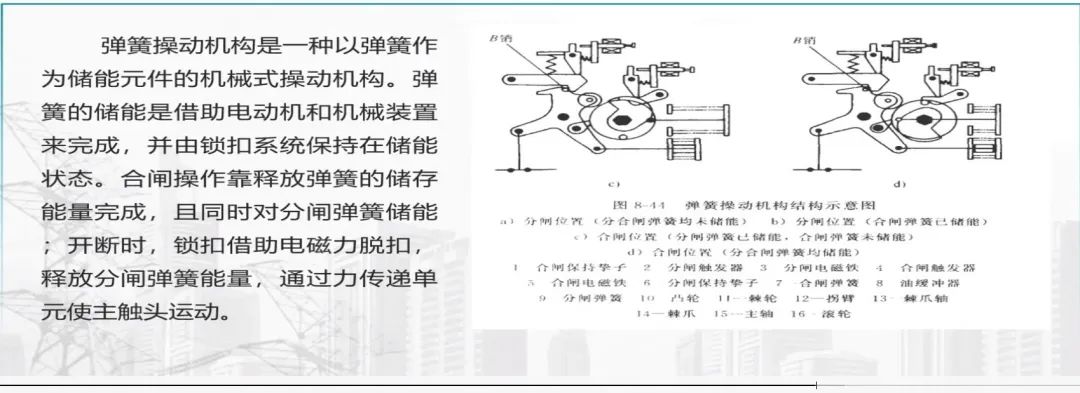

（2）弹簧断路器：弹簧储能，，，齿轮连杆传动，，，外观上有弹簧储能指示

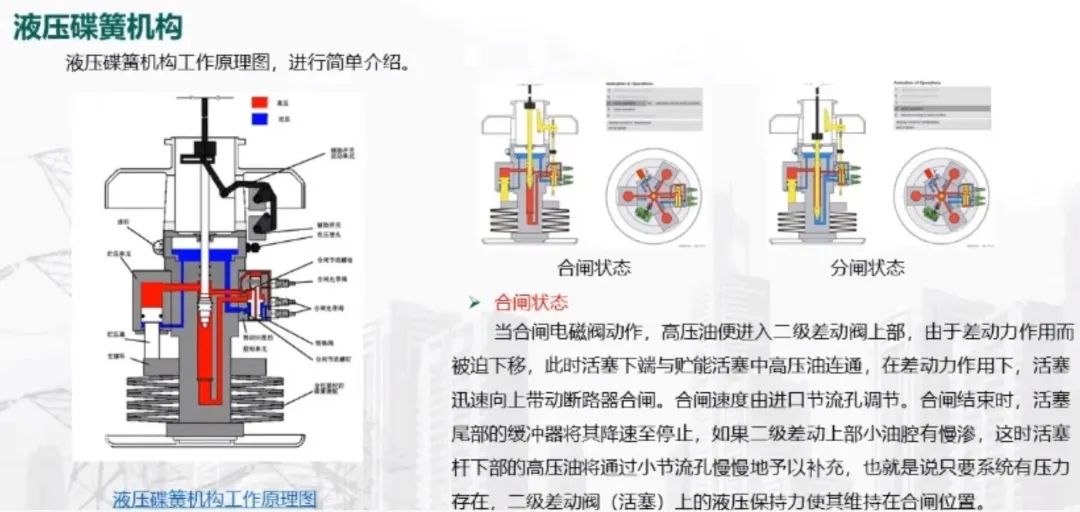

（3）液压弹簧断路器：弹簧储能，，，液压传动，，，外观上既有液压表，，，也有弹簧储能指示
氮气一次储能可以多次分合，，，弹簧机构每一次合闸后，，，要重新储能，，，液压碟簧一次储能又可以多次分合（通过液体分步释放弹簧能量）
液压传动的机构振动较� 。。 。�，，弹簧机构声音很大 。。 。
