限制短路电流的步伐

在高、中压电网接纳串联限流电抗器等步伐来限制短路电流，，，，，，实现短路电流水平知足开关遮断容量的要求是现在最为有用和通行的限制短路电流的步伐。。。随着系统短路容量的一直增添，，，，，，主网内越来越多的降压变压器中、低压侧，，，，，，甚至750 kV及以下线路都需要加装限流电抗器以限制短路电流，，，，，，电抗器能够减小短路电流和使短路瞬间系统的电压坚持稳固。。。

如下图所示系统短路电流有用值63kA，，，，，，峰值168.2kA；；加装限流电抗器后，，，，，，短路电流有用值降低到32.74kA,短路电流峰值降到83.4kA。。。

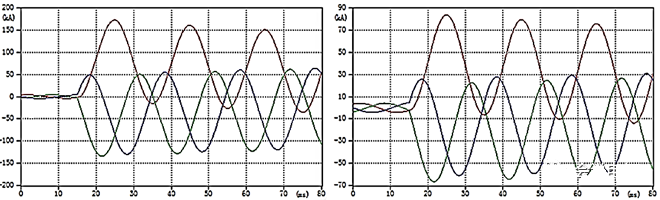

电抗器限流短路电流比照

中压电网零消耗深度限流装置主要由快速换流器、深度限流器、快速识别器及电流收罗器等组成。。。正常运行时快速换流器闭合，，，，，，一旦爆发短路故障，，，，，，快速换流器最晚可在7～8 ms 之内行动，，，，，，在短路电流的第一次过零点投入深度限流器，，，，，，零消耗深度限流装置连忙由“零消耗”状态转变为“深度限流”状态。。。零消耗深度限流装置不但限流效果可以做到足够深，，，，，，并且战胜了通例限流电抗器和高阻抗变压器保存的电能消耗和电压波动问题，，，，，，阻止了限流电抗器漏磁场带来的电磁滋扰和附加消耗问题。。。零消耗限流手艺，，，，，，接纳短路故障快速识别和快速分断短路电流，，，，，，能战胜限流电抗器正常运行时带来的重大电能消耗，，，，，，解决电压波动及漏磁场等问题，，，，，，电抗器的参数可以按要求的恣意限流深度来设计。。。接纳深度限流器、快速换流器、快速识别器组成基本的限流单位，，，，，，连系高压、超高压绝缘平台及其取能手艺，，，，，，凭证系统要求的限流深度接纳多级限流单位串联的要领，，，，，，可以将零消耗深度限流手艺应用到高压、超高压电网。。。

零消耗深度限流装置设置了短路后快速投入功效、带电后自动退出功效、误跳后自动愈合功效以及远方测控和事务影象功效。。。当线路爆发短路故障时，，，，，，快速换流器在7～8 ms之内行动，，，，，，在短路电流的第一次过零点投入深度限流器实现深度限流。。。当故障支路被切除或线路自动重合闸行动乐成后，，，，，，快速换流器自动合闸，，，，，，将深度限流器短接，，，，，，实现“零消耗”运行。。。正常运行条件下时，，，，，，万一爆发快速换流器误跳闸，，，，，，则快速识别器自动控制其合闸，，，，，，实现自愈，，，，，，阻止爆发差池称运行。。。

a.极速开关型无消耗限流装置，，，，，，如图所示，，，，，，接纳超快速真空断路器（极速开关）与电抗器并联，，，，，，事情原理是正常时极速开关将电抗器短接，，，，，，处于零消耗状态；；短路时极速开关快速分闸，，，，，，使电抗器投入限流。。。解决了电抗器恒久运行带来重大的运行消耗问题。。。极速开关是接纳快速涡流驱下手艺操作机构的真空断路器，，，，，，快速涡流驱动靠电磁斥力为动力，，，，，，航空母舰上电磁弹射器的事情原理就是通过弹射导轨的载流导线在磁场中运动，，，，，，使用磁通量瞬间重大转变爆发的感应电磁斥力将飞机弹射升空，，，，，，因此速率快；；基于电磁感应涡流原理的电磁斥力机构和古板操念头构相比，，，，，，其结构简朴，，，，，，分闸速率快，，，，，，具有机械延迟时间短，，，，，，初始反应速率快等优点，，，，，，特殊适合于驱动灭弧室动触头高速分闸，，，，，，而触头的坚持力则通过永磁坚持机构实现，，，，，，寿命高达10万次，，，，，，具有坚持力大且稳固的优点，，，，，，电磁斥力击鼓和永磁坚持机构连系使得大容量快速机械开关性能越发优越。。。极速开关主要组成包括：真空灭弧室、分合闸励磁线圈、涡流盘、储能电容器、永磁铁等，，，，，，开关行动时通过电平信号触发可控硅导通，，，，，，电容器向线圈放电，，，，，，线圈爆发的磁通，，，，，，在涡流盘中感应涡流并与磁场爆发互斥作用，，，，，，驱动涡流盘发动灭弧室动触头上下运动，，，，，，与古板断路器相比，，，，，，快速涡流驱动开关速动性提高10倍。。。合闸时间8ms以内，，，，，，分闸时间可以控制在5ms以内，，，，，，而古板10kV真空断路器分合闸时间为60ms左右。。。短路故障快速识别手艺是使用电流瞬时值和电流转变率同时越线作为判据，，，，，，0.3～0.4ms实现短路电流有用值的快速展望，，，，，，在短路故障爆发后的2～3ms完成短路电流有用值的识别和过零点的展望，，，，，，基于快速涡流驱下手艺的智能高速开关是分相控制的，，，，，，分闸疏散度做到0.1ms以内，，，，，，合闸疏散度可以做到0.2ms以内，，，，，，通俗真空断路器为2-3ms。。。使用智能高速开关作为执行部件，，，，，，可实现真正意义上的“过零开断”。。。

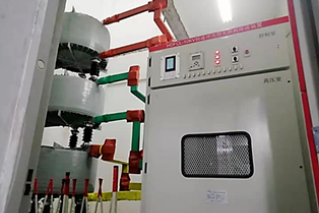

极速开关型无消耗限流装置

b.恢复爆破桥式高速限流开断装置，，，，，，通过限流器和电抗器并接的方法实现。。。其事情原理是：事情时，，，，，，限流器处于导通状态，，，，，，事情电流从限流器实心铜母线路径通过，，，，，，阻抗为零，，，，，，没有任何消耗；；当短路爆发时，，，，，，限流器行动快速翻开，，，，，，将电抗器投入举行限流，，，，，，由于价钱低廉被普遍使用，，，，，，但接纳爆炸桥强行开断短路电流限流器，，，，，，每一次限流后需停电替换爆炸桥，，，，，，以是不可普遍地应用于限制短路电流的种种场合。。。针对一样平常限流器中的开关爆炸桥开断后需停电替换元件、不可快速恢复的弱点，，，，，，研制出一种适用于各电压品级系统的结构简朴、本钱合理、无消耗、不必替换元件，，，，，，可重复使用的电网短路电流限制装置就显得很是须要。。。

恢复爆破桥式高速限流开断装置接纳自恢复爆破桥式高速限流开断装置与电抗器并联，，，，，，事情原理同极速开关型无消耗限流装置相同，，，，，，只是接纳自恢复型限流器取代快速开关。。。爆发短路后，，，，，，在电流未抵达峰值之前，，，，，，在电流未抵达峰值之前，，，，，，首个半波1-3ms内限流器开断，，，，，，电抗器投入运行，，，，，，确保发电机和主变清静，，，，，，比照于快速开关的开断时间为5ms，，，，，，速率更快；；开关柜内部预装有一套后备限流器；；短路行动后，，，，，，无需停电通过断路器合闸投入后备限流器保一连运行；；按短路故障的平均距离周期约3年一次估算，，，，，，装置在投运后3-5年可不必替换备件，，，，，，仅在大修停电时替换即可，，，，，，彻底解决了“简单爆炸式开关”行动后替换一次性元件带来的运行本钱增添和维护事情量加大等问题。。。

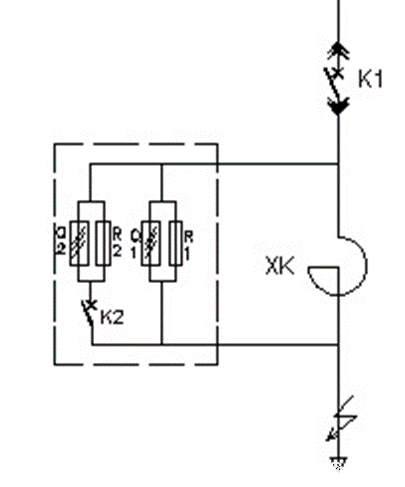

恢复爆破桥式高速限流开断装置系统图

由于电抗器价钱较量高，，，，，，并没有在线路中普遍使用，，，，，，但从系统应用的久远效果来说，，，，，，投资是值得的。。。
