断路器的合闸电阻和均压电容知识先容

一、均压电容

（1）均压电容功效：使断路器断口间电压匀称分派

遐想的问题

（1）多断口断路器才需要它。
。。。

（2）断路器的断口：断路器分闸时，，，
，开断的地方，，，
，也就是新闻触头疏散的地方。
。。。一个断口对应一组新闻触头，，，
，也就是一个灭弧机构。
。。。

（3）均压电容和断口并联，，，
，它是一个牢靠的工具，，，
，不需要分合操作，，，
，不需要SF6绝缘灭弧。
。。。在断路器分闸时，，，
，它匀称断口电压；；；断路器合闸时，，，
，它被短接。
。。。

二、合闸电阻

（1）断路器的合闸电阻功效：限制合闸过电压及励磁涌流。
。。。

（2）装置位置：和灭弧单位并联，，，
，

（3）事情历程：合闸时在主灭弧单位（有些地方会说主触头，，，
，灭弧单位有主触头和灭弧触头，，，
，容易混淆）闭合前投入，，，
，分闸时，，，
，在主灭弧单位脱离前退出。
。。。

会爆发几个问题：

（1）什么情形下有较大的合闸过电压，，，
，从而需要装置合闸电阻

长线路电容效应引起过电压；；；重合闸历程中，，，
，剩余电压叠加引起过电压。
。。。主要针对前者，，，
，什么样的线路断路器需要合闸电阻，，，
，应该凭证线路参数有标准比照。
。。。

（2）合闸电阻限制过电压的原理是什么

书面术语是电阻的阻尼效应，，，
，过电压实质是暂态历程中电容电感电路的谐振引起，，，
，串入电阻（500Ω左右）改变了电路的参数，，，
，从而改变了这个谐振。
。。。

（3）合闸电阻副作用（不良反应）

电阻的合闸历程中遭受能量，，，
，发热，，，
，重合闸时热量叠加，，，
，电阻有销毁的危害。
。。。500千伏变电站断路器有合闸电阻的比例未几，，，
，并且反措要求也逐渐刷新拆除。
。。。

三、“瓷柱式500kV西门子断路器”为例

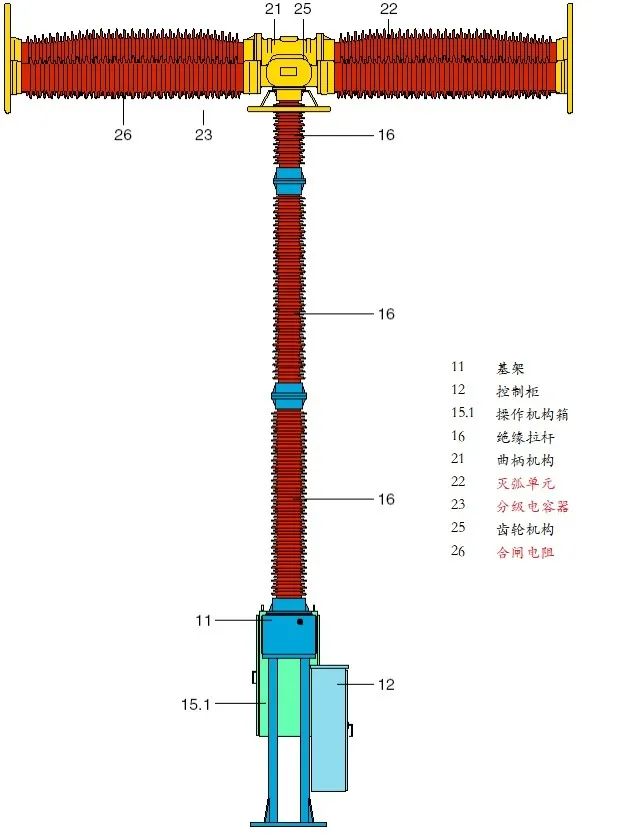

（1）下方操作机构通过笔直支持瓷瓶中的“绝缘拉杆”对水平瓷套中的动触头实现分合操作

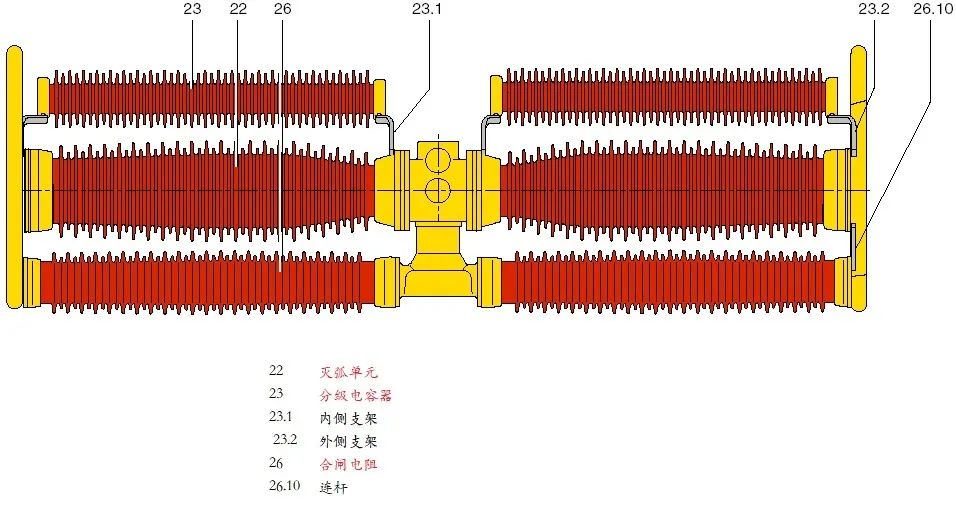

（2）以下某一相的水平瓷套，，，
，中心是灭弧室，，，

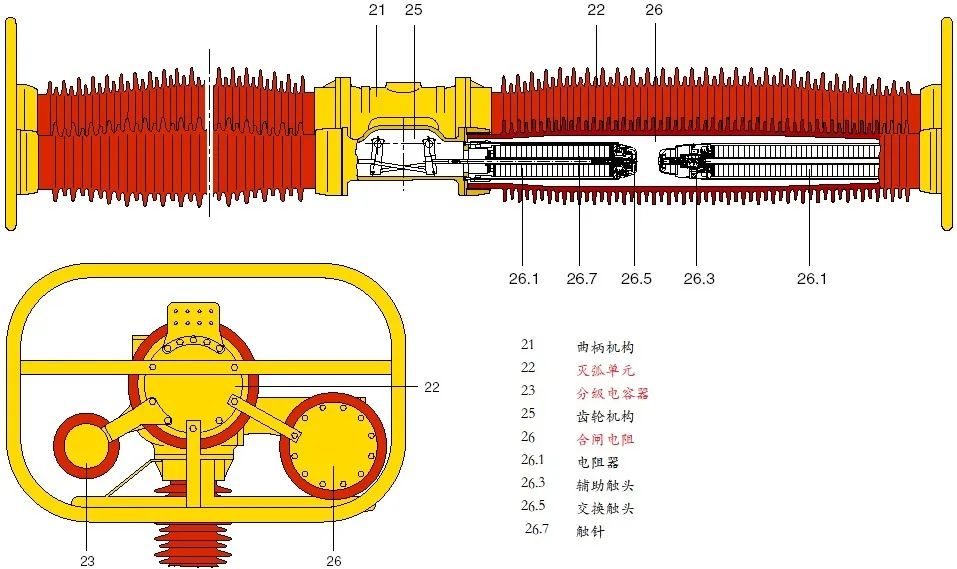

，可以看出分成左右对称的两个断口；；；上方是均压电容，，，
，可以看出和灭弧机构并联，，，
，导体硬毗连。
。。。下方是合闸电阻，，，
，也是并联，，，
，可是和灭弧室相连通（SF6填充）。
。。。

（3）侧视图，，，
，和合闸电阻室剖面图

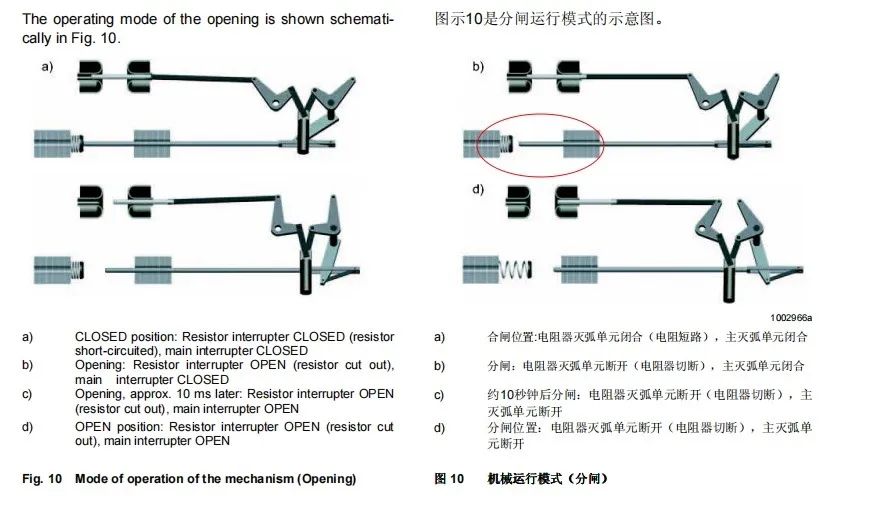

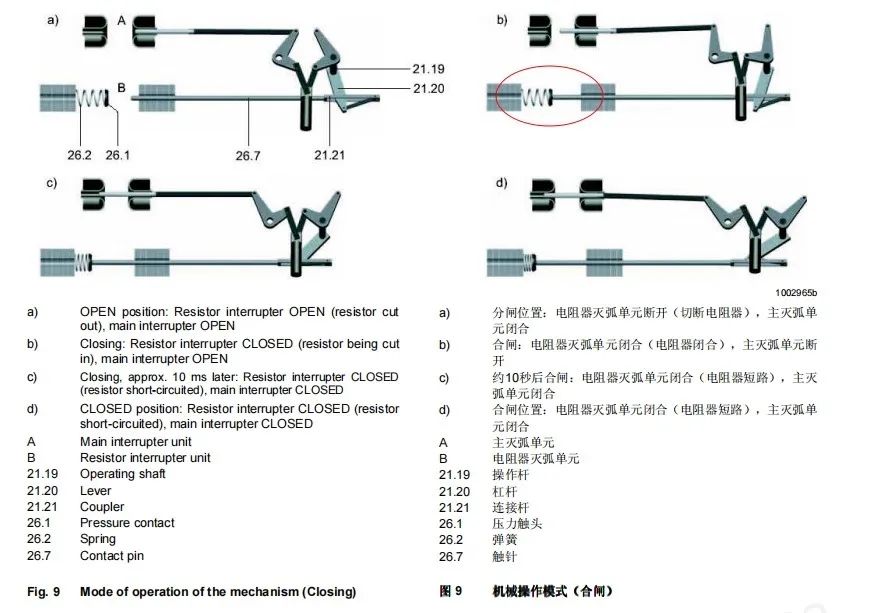

（4）合闸电阻在断路器分合闸历程中的行动历程

a、合闸电阻和主灭弧单位共用操作拉杆

b、合闸电阻先合还能先分怎么实现的：正常的逻辑，，，
，前进的时间走在最前面，，，
，退回来的时间应该走在最后面；；；这里应该是弹簧的作用，，，
，合闸电阻触针退回去的速率比弹簧恢复拉伸的速率更快。
。。。（断路器的分闸速率也就20ms）

四、实物图

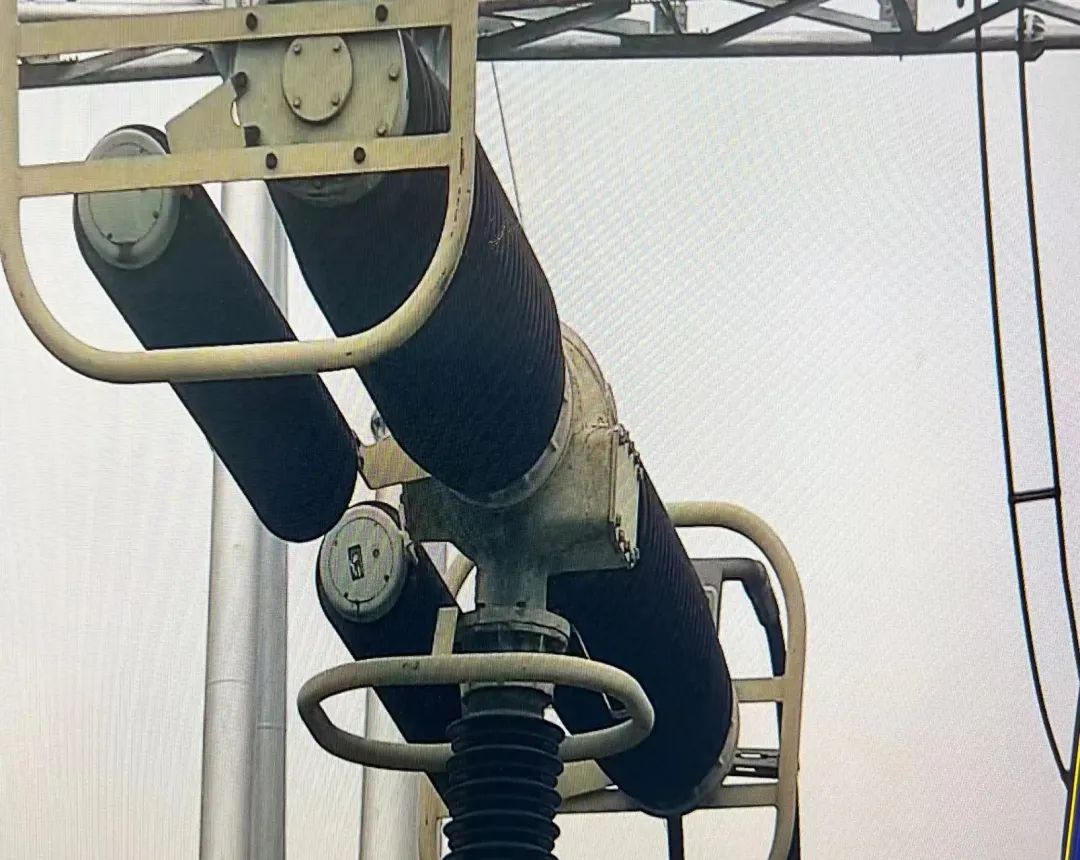

两组瓷套，，，
，没有合闸电阻
