美标开关柜关于净距
美标开关柜关于净距
周期性泛起的一个问题是关于开关装备和控制装备中导体之间或导体与接地之间的间隙的标准要求。 。。这个问题通常指的是模糊的术语“标准”，，，，，，这意味着人们对“标准”可能是什么感应疑心。 。。
高压断路器和开关装备组件的IEEE C37系列标准，，，，，，包括C37.04、C37.09、C37.20.2和C37.20.3。 。。
ANSI C37.54、C37.55、C37.57和C37.58，，，，，，切合增补IEEE C37标准的测试标准。 。。UL 347，，，，，，适用于中压控制器（取代旧的NEMA ICS3标准）。 。。
除UL 347外，，，，，，这些标准未划定开关装备或控制装备的最小间隙。 。。UL 347是一个破例，，，，，，由于它提供了最小间隙，，，，，，但问鼎国际履历批注，，，，，，若是UL 347中使用的最小间隙现适用于产品中，，，，，，则产品将不切合UL 347的介电测试电压水平。 。。
因此，，，，，，若是“标准”没有划定最小间隙，，，，，，制造商使用什么，，，，，，用户怎样知道他们收到的产品切合标准？？这个问题的谜底取决于IEEE标准以及UL标准的基本理念。 。。�；；；丛丛蚴�，，，，，，制造商可以自由地以任何方法设计装备，，，，，，条件是产品必需通过各自标准中的设计（型式）测试。 。。
关于UL视察的装备，，，，，，这些设计测试在UL加入下举行，，，，，，作为UL产品视察程序的一部分。 。。
标准要求制造商在设计试验时代证实产品的介电性能切合标准中给出的条件，，，，，，其中允许讨论的是一分钟工频耐压试验（高电位或希波）和雷电攻击耐压试验，，，，，，其显示装备的基本绝缘水平或基本脉冲水平（BIL）。 。。例如，，，，，，15 kV金属铠装开关装备的工频测试电压为36 kV，，，，，，一连一分钟，，，，，，而该装备的攻击测试电压为95 kV（具有标准1.2 x 50μs波形）。 。。
装备的介电性能受到许多因素的影响，，，，，，包括：
~导体之间的距离，，，，，，至外壳
~导体和相邻导电元件的形状，，，，，，包括外壳的形状
~导体上的绝缘（若有）
~大气条件，，，，，，包括大气压力和湿度
~装备清洁度
~绝缘老化。 。。
导体的形状和周围外壳部件的形状至关主要。 。。在典范的开关装备或控制器部分中，，，，，，导线的偏向可以是平外貌朝向相互，，，，，，或者窄边沿朝向相互。 。。
周围的外壳元件可以是平滑的（钢面板），，，，，，或者可以具有突出的锐边（成型面板或结构支持的凸缘）。 。。导体可以平行延伸，，，，，，也可以以一定角度交织。 。。导电讨论及其突出的硬件也会影响绝缘性能。 。。导体的形状也很是主要，，，，，，这也是为什么中压装备中的母线险些总是全圆边母线的缘故原由。 。。
使用方边母线时必需小心，，，，，，由于尖角需要更大的间隙以实现相同的介电性能。 。。与圆角相比，，，，，，尖角会爆发更高的介电应力。 。。

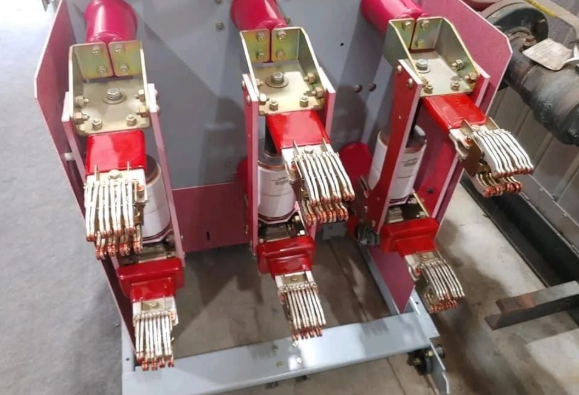

若是这还不敷重大，，，，，，则增添绝缘导体和非绝缘导体的重大性。 。。纵然在金属包壳开关装备中，，，，，，也有许多装备元件的导电质料未绝缘，，，，，，例如在一次断开处、电压或控制电源变压器上、断路器的真空断路器和其他区域。 。。绝缘层用于降低介电故障的可能性，，，，，，并允许镌汰开关装备结构的尺寸。 。。在导体绝缘的区域，，，，，，导体之间或与地之间的空间可能比无绝缘导体的空间小得多。 。。
开关装备或控制器内部的种种介电条件导致了这样的结论，，，，，，即导体之间或导体与地面之间的最小间隙距离包管了装备将知足标准要求的介电性能。 。。对装备设计有信心的唯一有用要领是对其举行标准要求的介电测试。 。。
每个制造商都制订了“规则”，，，，，，制造商在设计不属于标准产品的特殊设置时使用这些规则。 。。此类特殊设置可能与不寻常的输入或输出电源毗连（如每相大宗电力电缆）、与相邻装备的特殊毗连（如电力变压器或现有开关装备），，，，，，或不寻常的部分，，，，，，如公用设施接纳部分。 。。制造商已在先前装备的设计介电测试中验证了这些“规则”，，，，，，并使用它们建设特殊安排，，，，，，以知足用户一直转变的要求。 。。由于这些“规则”已在之前的设计测试中获得验证，，，，，，因此无需在每次建设特殊安排时举行新的设计介电测试。 。。
标准还划定，，，，，，介电额定值适用于低于标准的条件（温度=20 C°，，，，，，压力=101.3 kPa[14.7 psi]，，，，，，绝对湿度为11 g/m3）。 。。虽然，，，，，，
测试历程中很少泛起标准条件。 。。因此，，，，，，测试历程中所需的电压必需举行校正，，，，，，以使其与现实测试条件相匹配，，，，，，并使其与标准条件下的性能相等。 。。
标准的要求旨在爆发可重复的测试条件和参数，，，，，，且不太可能受到特定测试实验室选择的影响。 。。
在介电测试时代，，，，，，装备、导体和绝缘构件必需清洁无污染。 。。
效果是，，，，，，测试证实晰在“理想”（和可重复）条件下的性能，，，，，，装置现场的性能将与设计测试时代获得的值不匹配。 。。
种种标准和应用指南都认可这一点，，，，，，并划定在绝缘协调研究中使用“保�；；；ぴ６取�。 。。这试图使额定电气值与现实装置中装备的现实性能相一致，，，，，，在现实装置中，，，，，，绝缘可能会因老化、不“理想”的大气条件、装备和不清洁的绝缘外貌以及其他因素而降低。 。。一些文件建议保�；；；は薅任�15%，，，，，，但金属氧化物大型避雷器的应用指南IEEE C62.22指出，，，，，，凭证应用情形，，，，，，系数为15%至30%，，，，，，提到的最常见值为20%。 。。
一些读者可能会询问IEEE C57系列标准中的间隙要求，，，，，，例如C57.12.00（电力变压器）或C57.19.01（变压器套管）或
类似标准。 。。这些标准划定了袒露在天气中的导体（如电力变压器上的套管）所需的间隙。 。。因此，，，，，，这些应用包括袒露于雨、雪和其他影响。 。。因此，，，，，，这些标准不但划定了介电测试水平，，，，，，还划定了思量到情形影响的最小间隙。 。。

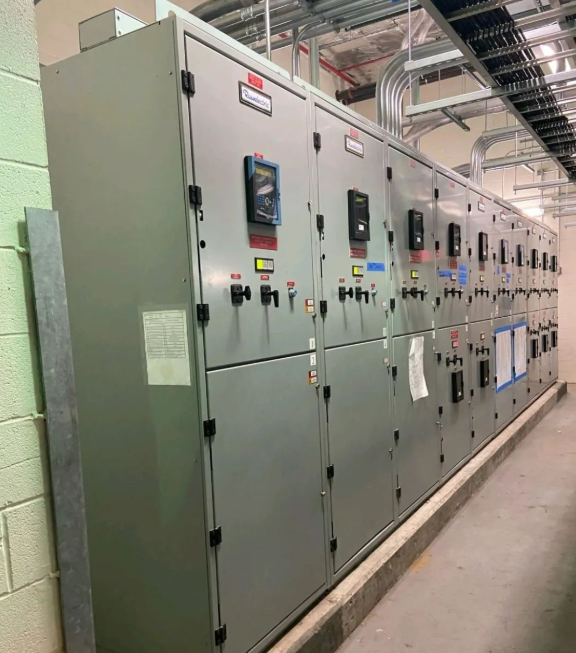

相反，，，，，，金属外壳或金属外壳开关装备内或中压电机控制中心内的导体情形被视为外壳内不受雨雪影响的室内情形。 。。这就是为什么针对天气的导体标准不适用于金属外壳内的导体的缘故原由。 。。
