防误闭锁逻辑是运维职员需要掌握的手艺之一，，，若是你发明自己总是数不周全，，，有遗漏，，，是不是说明没有掌握要领。。。。。。
防误闭锁有机械闭锁、电气闭锁、逻辑闭锁（距离层测控逻辑闭锁）等，，，一样平常情形下，，，只有逻辑闭锁是全逻辑的，，，而机械闭锁和电气闭锁原则受制于客观条件，，，不强制全逻辑，，，只实现部分逻辑。。。。。。
这里只剖析全逻辑闭锁。。。。。。
1.闭锁是为了防误操作，，，以是得从五防提及。。。。。。
（1）防误分合断路器。。。。。。
断路器是要随着准备分合的，，，以是除了机械缘故原由榨取分合，，，其他情形不可设置闭锁的，，，以是这里防误分合不可通过闭锁实现。。。。。。
（2）避免带负荷分、合隔脱离关。。。。。。

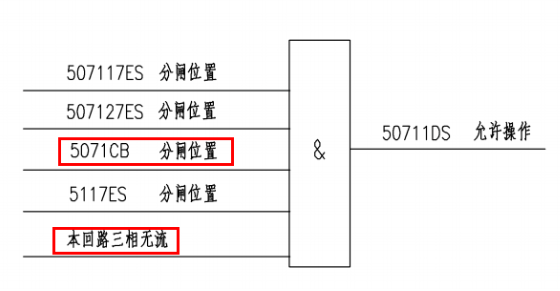

不可用隔脱离关劳迫椿或接通负荷电流，，，以是闭锁逻辑要求本单位断路器分位，，，再加入本单位无电流判据。。。。。。较量简朴
（3）避免带电合接地开关。。。。。。
（4）避免带接地刀闸合隔脱离关。。。。。。
隔脱离关闭锁逻辑的重大之处在这两条的实现。。。。。。

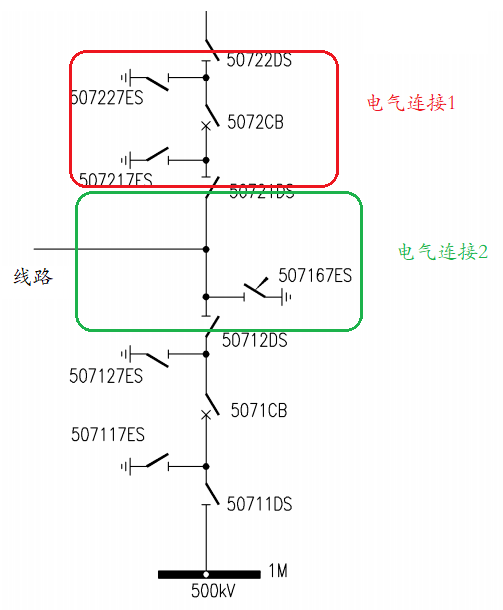

2.通过前文《电气毗连和隔脱离关》，，，学会怎样脱离电气毗连后，，，发明接地开关总是处于某一个电气毗连内的。。。。。。
合此接地开关，，，需确保“电气毗连”无电（压），，，只要此“电气毗连”与系统（电网）隔离，，，也就是该电气毗连内的隔脱离关所有门位。。。。。。

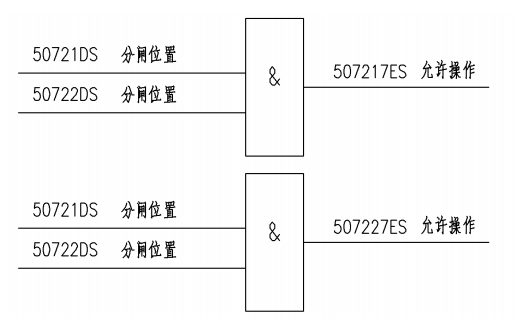

3.如上图接地开关507217、507227在“电气毗连1”内，，，它们合的逻辑就是该电气毗连内所有隔脱离关（50721、50722）分位。。。。。。

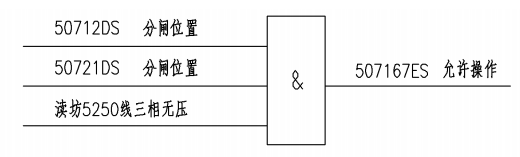

4.“电气毗连2”内的507167线路接地开关所在的延伸到了线路对侧了，，，理论上闭锁逻辑需要对侧隔脱离关分位，，，可是它知不道对侧位置啊�。。。。。�，，于是用线路无压来取代，，，就是线路压变二次空开合位、二次无压（思量保存感应电压，，，要求低于一定值即可，，，就是低电压判据）

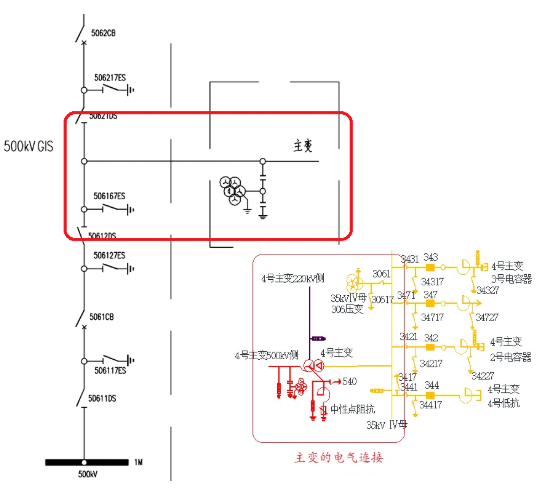

5.变压器单位的电气毗连重大一点，，，三侧隔脱离关为界，，，若是35kV母线没有总开关，，，整个35kV母线和所有距离的隔脱离关都在这个电气毗连内。。。。。。
507167接地开关允许合的逻辑如下，，，这里低压侧隔刀包括电容电抗器所有距离隔脱离关
以是只要认清电气毗连，，，接地开关的闭锁逻辑是不是很容易就所有找出来了，，，没有遗漏
6.“避免带接地刀闸合隔脱离关”的闭锁逻辑同理，，，它所在电气毗连内接地开关所有门位，，，才允许合闸，，，特殊之处前文也提及了，，，就是隔脱离关身处两个电气毗连。。。。。。

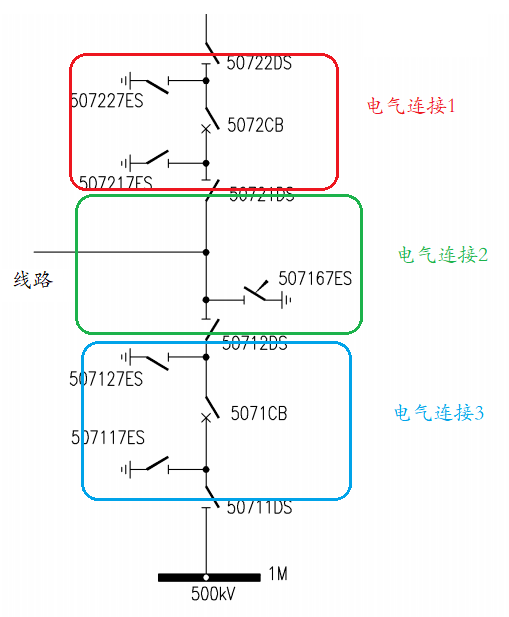

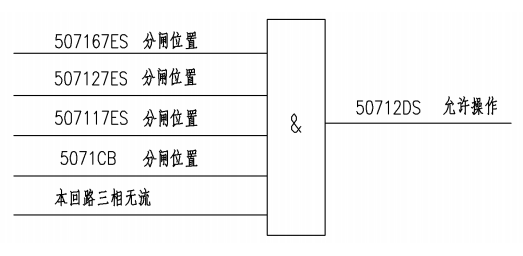

50712新闻触头在电气毗连2和3内，，，它的闭锁逻辑需要这两个电气毗连内的接地开关分位，，，再叠加避免带负荷分合隔脱离关条件。。。。。。（理论上电气毗连2内尚有对侧线路接地开关，，，可是取不到对侧位置，，，已经无能为力了）

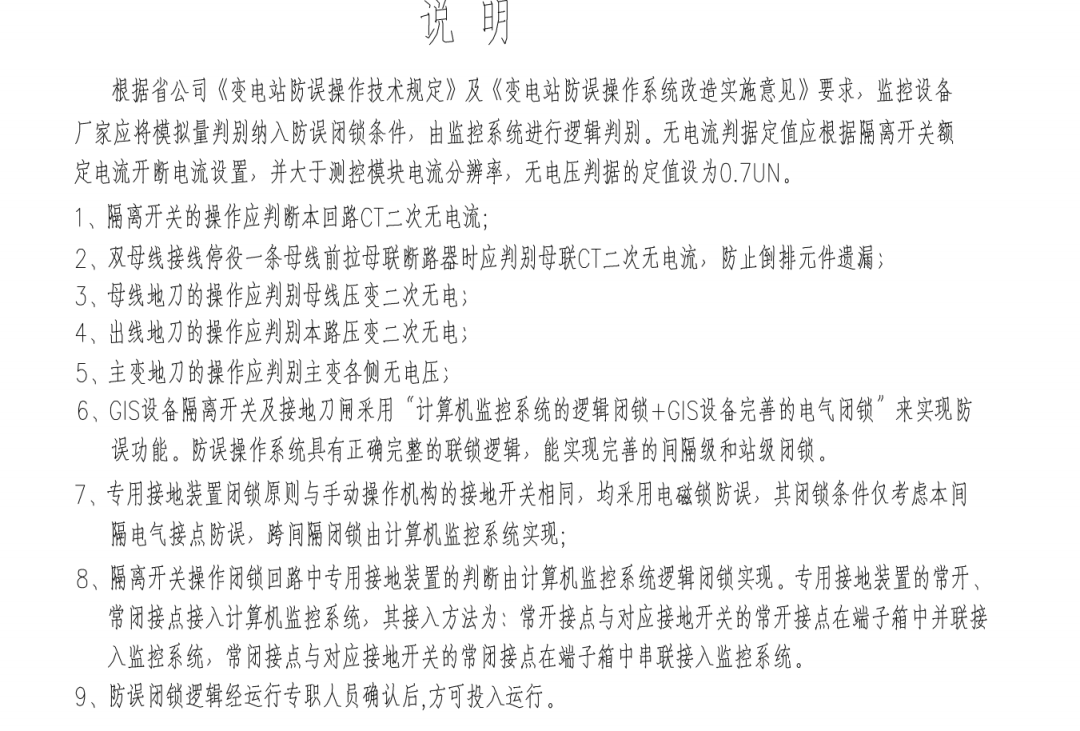

7.比照闭锁逻辑的设计说明看看
