除尘器两位阀电磁阀不可动

一、 装备名称：气控电磁阀

二、 厂家型号及类型：问鼎国际阀门KWZK

三、 简介及事情原理：电磁阀是由两个基本单位组成：一个是电磁线圈（电磁铁）和阀芯，，，，，一个是包括一个或几个孔的阀体。。。电磁线圈是通电时能爆发一个电磁力的作用，，，，，阀芯是在阀体中运动劳迫椿气路的，，，，，阀体里是有密闭的腔，，，，，腔和孔毗连是使气路走向然厥后调理阀门的行动效果。。。

事情原理是当线圈通电时，，，，，线圈爆发一个电磁力来推动阀芯的运动，，，，，实现阀体中各孔的气路通断。。。单电控的在失电时是在弹簧力作用下复位，，，，，双电控的坚持原位。。。

四、 故障情形：电磁阀带电不可动

五、作业前清静辨识：

1.衣着好劳保用品，，，，，带好工具好替换所用新备件，，，，，办理好事情票联系工艺职员现场配合。。。

2.磨练前气绝、断电，，，，，预防机械危险

3.作业现场保存粉尘危害，，，，，带好防尘口罩做好防护。。。

4.现场作业需两人配合，，，，，工艺职员做好监护。。。

六、电磁阀的故障判断：

电磁阀通电后不可动

1.检查电源接线是否不良→重新接线和接插件的毗连

2.检查电源电压是否在±事情规模-→调致正常位置规模

3.线圈是否脱焊→重新焊接

4.线圈短路或烧坏→替换线圈

5.事情压差是否不对适→调解压差→或替换相当的电磁阀

6.流体温度过高→替换相当的电磁阀

7.有杂质使电磁阀的主阀芯和动铁芯卡死→举行洗濯,若有密封损坏应替换密封并装置过滤器

8.液体粘度太大，，，，，频率太高和寿命已到→替换产品

2、电磁阀不可关闭

1.主阀芯或铁动芯的密封件已损坏→替换密封件

2.流体温度、粘度是否过高→替换对口的电磁阀

3.有杂质进入电磁阀产阀芯或动铁芯→举行洗濯

4.弹簧寿命已到或变形→替换

5.节约孔平衡孔梗塞→实时洗濯

6.事情频率太高或寿命已到→改选产品或更新产品

3、电磁阀不可动或漏气

(1)接触不良或线圈断路。。。

(2)阀内有脏物。。。

(3)弹簧膜片失去作用或损坏。。。

(4)替换线圈。。。

(5)洗濯电磁阀。。。

(6)替换弹簧或膜片

七、故障的有用处置惩罚

1.现场检查发明阀门卡涩不可动，，，，，检查线圈带电，，，，，并且在手动情形下电磁阀切换气路正常，，，，，阀门行动正常。。。

2.准备对电磁阀举行替换，，，，，发明备件与之前电磁阀型号差别，，，，，由于暂时没有其他相同备件，，，，，以是准备对气路举行刷新

3.之前的电磁阀有导流板，，，，，侧部排气 备件电磁阀在底部，，，，，不需要加导流板。。。

4、断电气绝，，，，，审查备件电磁阀气路图，，，，，凭证气路图举行刷新

5、刷新完成后运行视察，，，，，阀门行动正常。。。磨练竣事。。。料理工具扫除现场，，，，，终结磨练事情票，，，，，脱离现场。。。

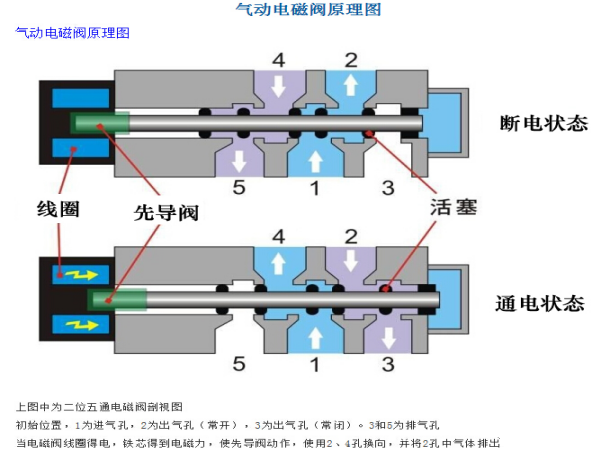

八、电磁阀的深层相识

电磁阀的分类

按阀的结构一样平常分为:直动式电磁阀和先导式电磁阀。。。

按气路数分:电磁阀有几个气路就是几通，，，，，阀芯有几个位置就是几位，，，，，如：2位2通、2位3通、2位5通、3位5通等。。。

按事情电压分:交流电压有AC220V、110V、24V；；；直流电压有DC24V、6V、12V、220V，，，，，一样平常常用电压为DC24V、AC220V。。。

按电磁阀线圈几多也可分为:单电控和双电控，，，，，指的是电磁线圈的个数，，，，，单个线圈的称为单电控，，，，，两个线圈的称为双电控。。。

按电磁阀的防护品级分为：防爆型、不防爆型、防水型、户外型。。。

按电磁阀的材质分为：铸铁体（灰口铸铁、球墨铸铁）、铜体（铸铜、锻铜）、不锈钢、非金属等。。。

电磁阀的“通”和“位”是气动换向电磁阀的主要看法。。。差别的“通”和“位”组成了差别类型的气动换向电磁阀。。。通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个差别的事情位置。。。所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中差别气相相连的接口，，，，，差别气路之间只能通过阀芯移位时阀口的开关来相同。。。

前面的“几位”，，，，，你要看这个阀有几种事情状态，，，，，就可以说是几位，，，，，若有气动元件符号，，，，，就更好明确了，，，，，在图符上代表阀体的正方形（内有箭头或T线）有几个就是几位。。。此后面的“几通”，，，，，是代表在其中的一个正方形上有几个点（和箭头线尚有T线相交的点），，，，，就是几通。。。

(1)用方框体现阀的事情位置，，，，，有几个方框就体现有几“位”；；；

(2)方框内的箭头体现油路处于接通状态，，，，，但箭头偏向纷歧定体现液流的现实偏向；；；

(3)方框内符号“┻”或“┳”体现该通路欠亨；；；

(4)方框外部毗连的接口数有几个，，，，，就体现几“通”；；；

(5)一样平常，，，，，阀与系统供气毗连的进气口用字母p体现；；；阀与系统回气路连通的回气口用t(有时用o)体现；；；而阀与执行元件毗连的气口用a、b等体现。。。有时在图形符号上用l体现走漏油口；；；

(6)换向阀都有两个或两个以上的事情位置，，，，，其中一个为常态位，，，，，即阀芯未受到使用力时所处的位置。。。图形符号中的中位是三位阀的常态位。。。使用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。。。气路一样平常应毗连在换向阀的常态位上。。。

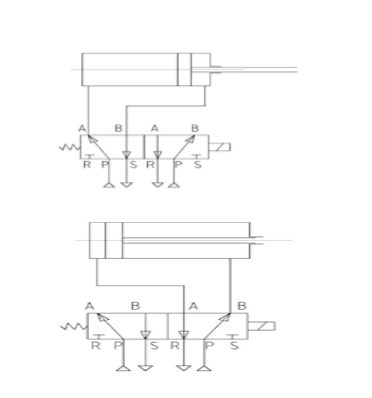

如图是2位5通

2位5通单电控电磁阀控制双作用气缸：

初始状态：电磁阀失电状态，，，，，电磁阀P口与A口相通，，，，，气源通过A口进入双作用气动活塞驱动部左侧气室，，，，，活塞停在右侧，，，，，B口与S口相通，，，，，与B口相通的气动活塞驱动部的右侧气室为排气状态，，，，，见图17；；；

事情状态：电磁阀得电，，，，，电磁阀P口与B口通，，，，，气源由B口进入双作用气动活塞驱动部右侧气室，，，，，活塞移动到左侧，，，，，A口与R口相通，，，，，与R口相通的气动活塞驱动部的左侧气室为排气状态，，，，，见图18；；；

失电状态：电磁阀恢复初始状态，，，，，见图。。。
