INTOUCH与1131控制系统信号强制
INTOUCH与1131控制系统信号强制
INTOUCH与1131建设毗连

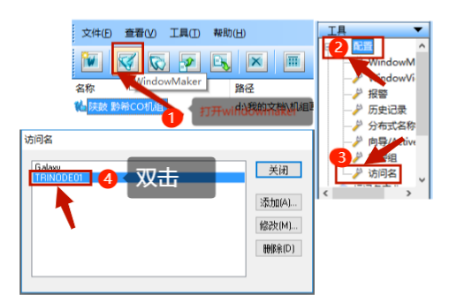

翻开DDE
翻开INTOUCH

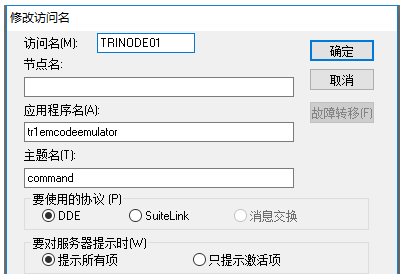

将主题名与应用程序名修改与DDE中一致
一、1311程序基本操作
1、上岸SIS工程师站，，，，，密码：输入密码

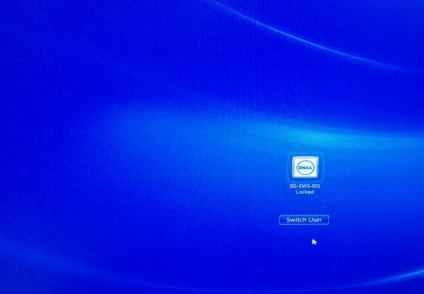

登录工程师站

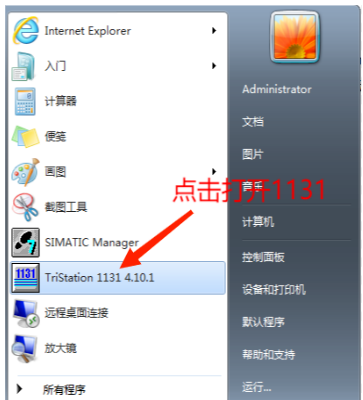

1、翻开1131程序

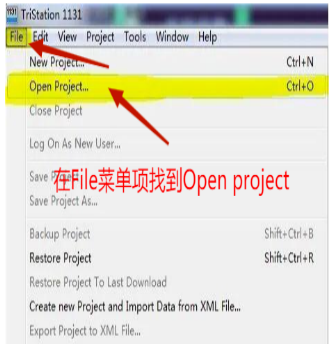

一、最先—TriStation 1131 4.10.1—File—Open Project—选择需要翻开的程序.

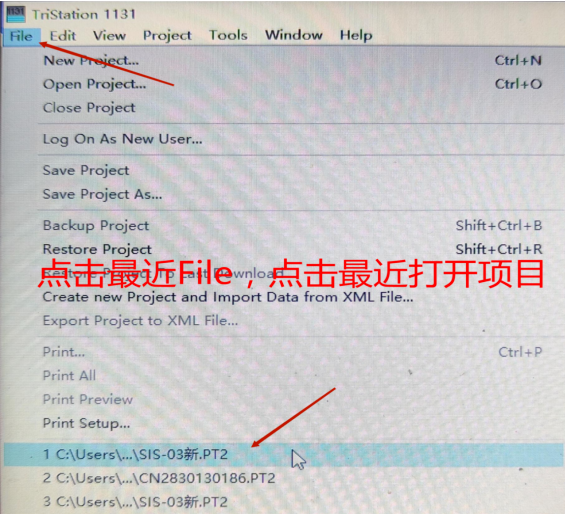

2、TriStation 1131 4.10.1—File--选择最近翻开的程序。 。。。

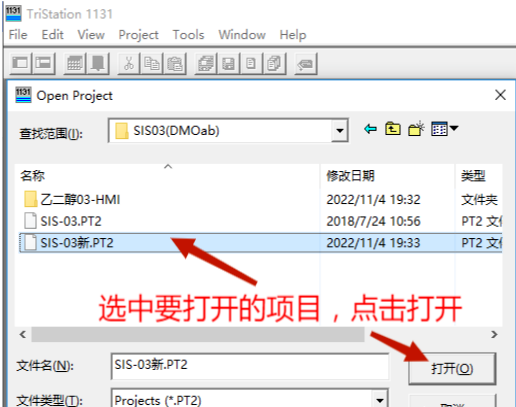

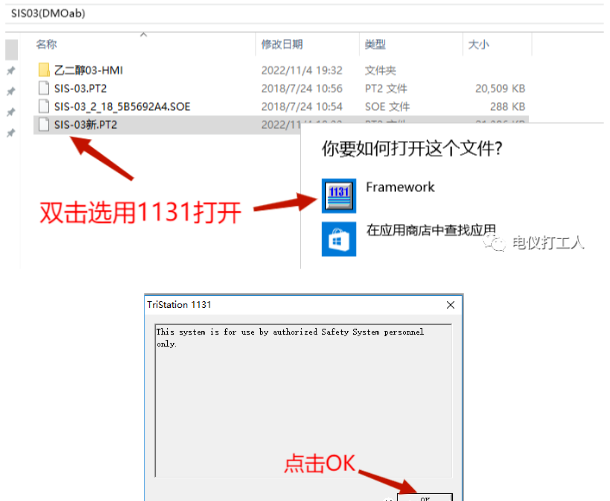

3、在我的电脑找到SIS03(DMOAB),翻开文件夹，，，，，找到SIS-03新.PT2，，，，，直接左键双击翻开

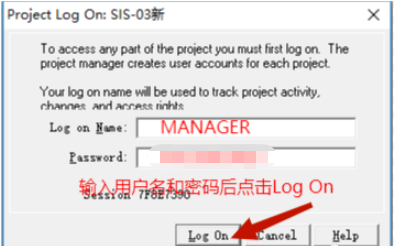

4、每次翻开项目后都会弹出的对话框TriStation 1131，，，，，选择OK。 。。。6、弹出上岸对话框（Project Log On:1100_YX3），，，，，输入用户名和密码，，，，，点击Log on.
用户名：MANAGER，，，，，密码：输入密码。 。。。

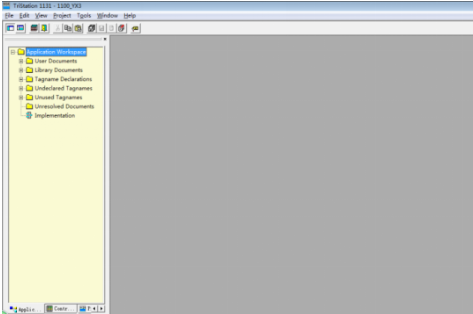

显示上图体现已上岸

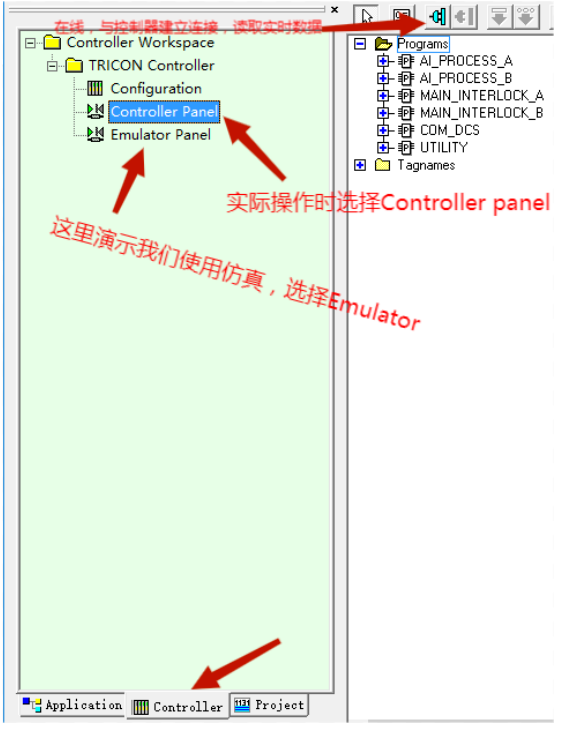

5、选择controller 页，，，，，双击Controller Panel,睁开Programs，，，，，显示出来AI_PROCESS_A、AI_PROCESS_B、MAN_INTERLOCK_A、MAN_INTERLOCK_B、COM_DCS、UTILITY六个程序块；；；然后点击在线。 。。。

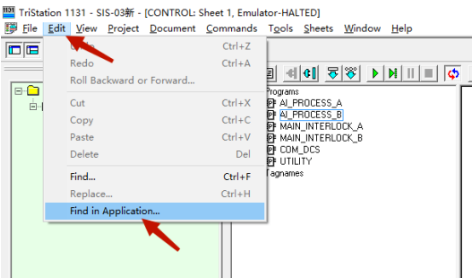

二、点的强制 Edit—Find in Application—Search,输入需要操作的位号。 。。。
例如42AI101A（只需输入数字如101A即可，，，，，若是需要准确查找，，，，，可输入完整位号），，，，，点击Find。 。。。

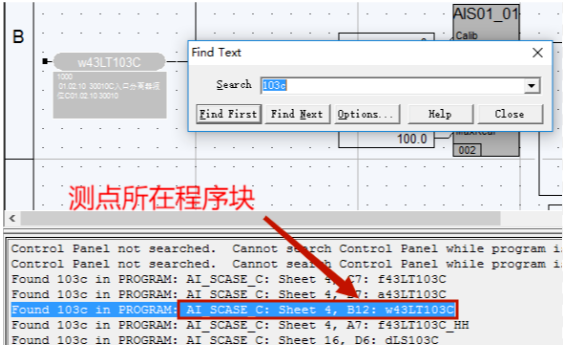

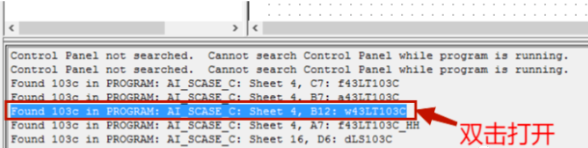

1、审查盘问效果，，，，，该点在哪个程序块，，，，，从下图中能看出该点在AI_SCASE_C中。 。。。
2、点击Programs中AI_SCASE_C程序块

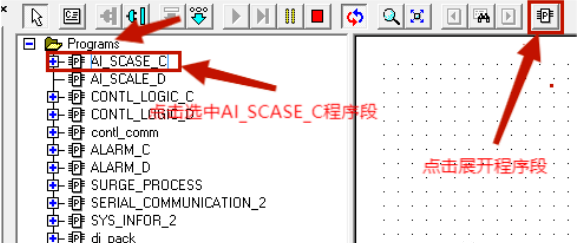

选中测点所在程序块，，，，，点击Display Program Document图标，，，，，翻开程序块页面在盘问效果中双击所找到的该点。 。。。
双击盘问效果，，，，，程序跳转至该点所在位置，，，，，翻开测点程序块。 。。。
3、毗连在线

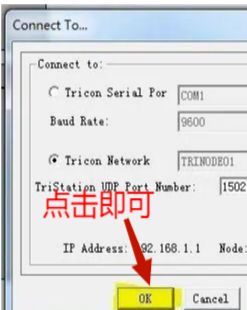

点击Connect，，，，，使程序在线，，，，，弹出的Connect to…对话框，，，，，直接点击OK即可

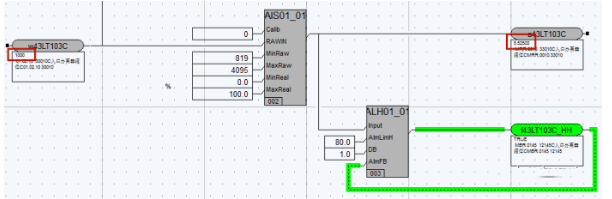

程序在线

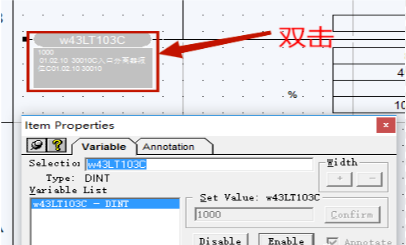

4、双击该点，，，，，弹出ItemProperties对话框，，，，，该对话框中显示该点一些基本信息。 。。。

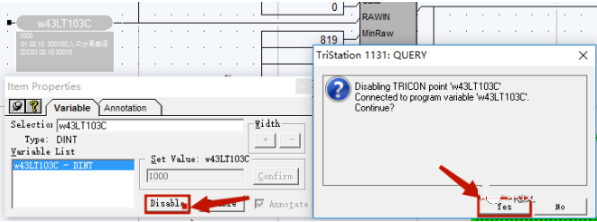

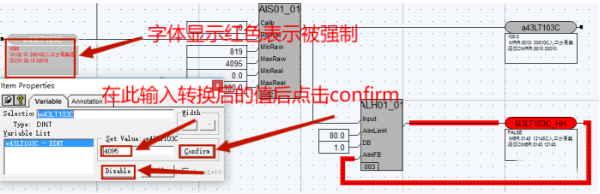

5、点击Disable,弹出简直认对话框选择Yes。 。。。此时，，，，，Set Value框由不可输入状态酿成可输入状态。 。。。该点字体颜色由玄色酿成红色。 。。。
6、在Set Value框中输入需要强制的值。 。。。
1)强制AI点时需要注重，，，，，若是选择强制未转换之前的值，，，，，其输入规模为819—4095，，，，，对应该点的量程，，，，，强制时需要盘算好然后强制。 。。。
强制值 = 819+（目的值/该点量程）*（4095-819）。 。。。
若是选择强制转换之后的值，，，，，则直接输入目的值。 。。。
2)强制AO点时需要注重，，，，，AO点没有转换前后之分，，，，，对AO点的强制，，，，，输入值在819—4095之间，，，，，对应输出为0—100%。 。。。
强制值=819+（4095-819）*目的值。 。。。
3)强制DI点时需要注重，，，，，DI点只有0和1两种状态，，，，，对DI点的强制，，，，，只需输入0或者1即可。 。。。
4)强制DO点时需要注重，，，，，DO点只有0和1两种状态，，，，，对DO点的强制，，，，，只需输入0或者1即可。 。。。
详细的强制，，，，，会在后边有举例。 。。。
7、点击Confirm，，，，，确认强制值。 。。。此时，，，，，该点已被强制。 。。。

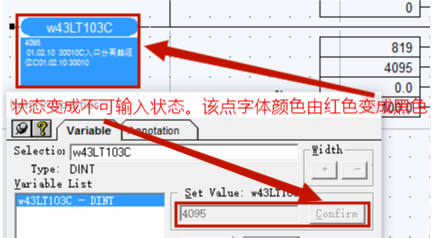

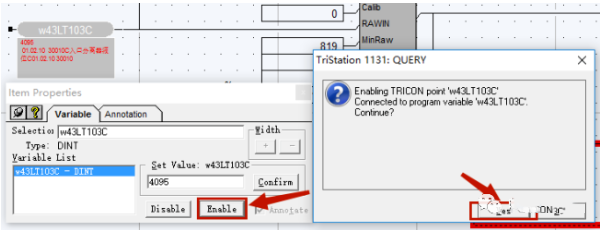

8、点击Enable, 在弹出简直认对话框中确认之后SetValue框由可输入状态酿成不可输入状态。 。。。该点字体颜色由红色酿成玄色。 。。。此时已经恢复了该点的强制行动。 。。。
至此，，，，，完成了一个测点的强制操作。 。。。
下面临DO、DI、AO、AI划分举例。 。。。
一、AI点的强制
以CO压缩机一段吸入罐液位w43LT103C为例，，，，，需要获得强制值35。 。。。

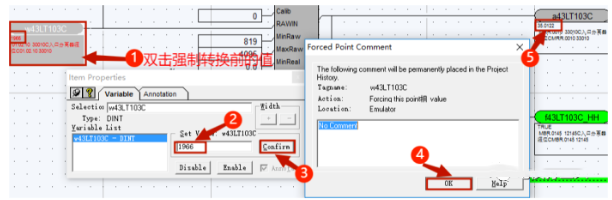

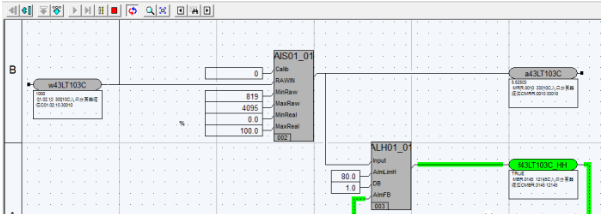

若是强制未转换之前的值，，，，，则双击该点，，，，，在弹出的Item Properties对话框中点击Disable，，，，，确认，，，，，凭证以上先容的公式盘算，，，，，强制值819+(35/(100-0))*(4095-819)＝1966，，，，，在Set Value框中输入1966，，，，，点击Confirm，，，，，可以看到转换之后的值变为35.0122。 。。。

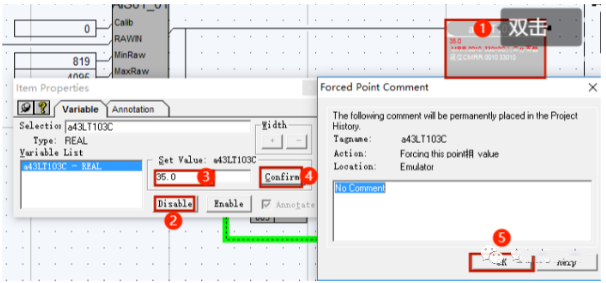

若是强制转换之后的值,则双击该点,在弹出的Item Properties对话框中点击Disable，，，，，确认，，，，，在SetValue框中输入35.0，，，，，点击Confirm，，，，，可以获得转换之后的值为35。 。。。
二 AO点强制：
AO点的强制和AI点一样，，，，，若是需要强制输出为50%。 。。。
首先找到该点，，，，，双击该点，，，，，在弹出的Item Properties对话框中点击Disable，，，，，确认，，，，，凭证以上先容的公式盘算，，，，，强制值=819+(4095-819)*50%，，，，，在SetValue框中输入2457点击Confirm，，，，，可以看到值变为2457,并且输出为50%。 。。。
三、DI点强制
以压缩机ITCC停车信号YLC11310SPA为例，，，，，需要强制其状态为1。 。。。
找到该点，，，，，可以看到该点现在的状态为false，，，，，双击该点，，，，，在弹出的ItemProperties对话框中点击Disable，，，，，确认，，，，，在SetValue框中输入1(或者TRUE)，，，，，点击Confirm，，，，，可以看到该点的状态变为true。 。。。
四、DO强制：
以YLC11310SD1为例，，，，，需要强制其状态为1。 。。。
找到该点，，，，，可以看到该点现在的状态为false，，，，，双击该点，，，，，在弹出的ItemProperties对话框中点击Disable，，，，，确认，，，，，在SetValue框中输入1(或者TRUE)，，，，，点击Confirm，，，，，可以看到该点的状态变为true。 。。。
