接地验电装置知识先容
接地验电装置知识先容
由于美标开关柜没有接地开关，，，，，，一样平常接纳凭证IEEE C37.20.6标准《4.76~38KV rated Grounding and Test Devices Used in Enclosures》划定G&T接地、测试装置。。。。
开关柜维修时，，，，，，需将维修电路充分接地，，，，，，以确保操作职员的清静。。。。通例的G&T手车需要通过外部电压检测装置举行电压检测，，，，，，确认无电压后将接地母线毗连到手车的接地触点上。。。。即翻开需要检测是否带电的上级或下级的验电端头挡板，，，，，，不验电一侧的端头挡板需要挂锁锁住，，，，，，将G&T手车摇进到事情位置，，，，，，接纳验电器一次对A、B、C三相举行考试，，，，，，以确认无电后将手车摇出，，，，，，依次毗连三相验电端头与手车上的接地排，，，，，，凭证短路电流巨细接纳一根或两根毗连电缆，，，，，，然后关门将手车摇进事情位置，，，，，，一次触头与主母线毗连，，，，，，接地排与开关柜底部上的接地触头毗连。。。。

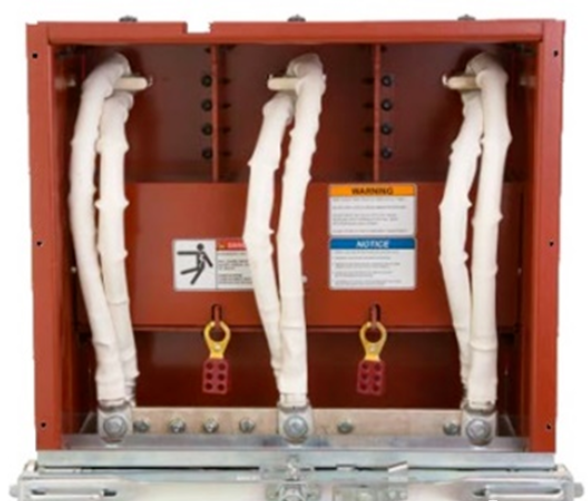

ABB北美市场用G&T接地验电装置

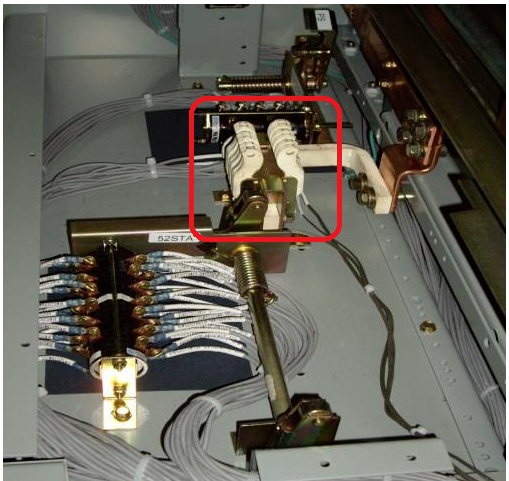

使用接地手车就需要手车底部的接地铜排与开关柜隔板上的接地触头可靠毗连，，，，，，如使用主母线接地手车，，，，，，在磨练时，，，，，，将手车摇进事情位置，，，，，，对主母线接地，，，，，，该手车接地触头就需要遭受三相短路电流值。。。。但仅是在事情位置的接地触头知足该要求，，，，，，试验、中心位置不要求。。。。因此要求使用接地车的手车室接地触头就需要做短时耐受电流试验。。。。
犹如美标开关柜不接纳接地开关，，，，，，使用G&T（接地和验电手车）手车，，，，，，美标划定断路器接地触头就需要配合G&T手车做短耐试验，，，，，，即主回路一样短路值1秒钟。。。。因此若是客户要求使用接地手车，，，，，，且接地手车通过开关柜接地，，，，，，那就需要专用触头，，，，，，并遭受短耐试验。。。。如40kA 1s的短时耐受电流试验。。。。
因此开关柜手车隔室需要使用接地手车时，，，，，，则接地触头需要特殊设计，，，，，，若是不可遭受短路电流，，，，，，则需要接纳外挂接地线的形式，，，，，，通过接地电缆从接地手车短接排毗连到开关柜或变电站的主接地排上，，，，，，并牢靠好。。。。

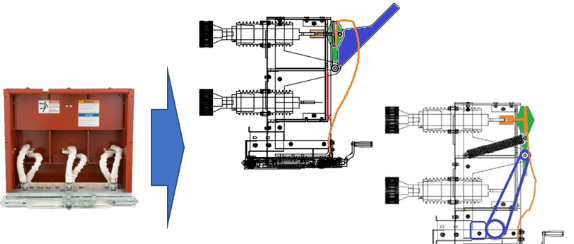

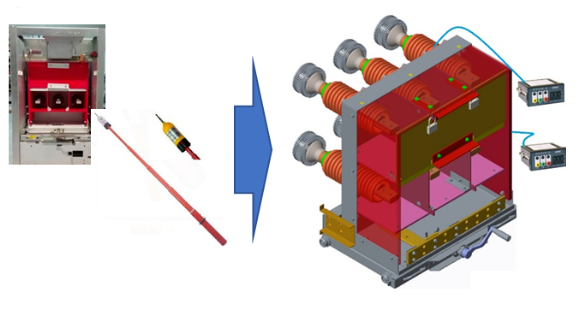

一种新设计的接地和测试手车有一次接触套管，，，，，，连同绝缘框架，，，，，，尚有接地盖板。。。。盖板可以上下移动，，，，，，从而将上部母线侧或下部电缆侧的端头盖住，，，，，，包管清静。。。。知足的 G&T 手车应用的验电、接地要求。。。。

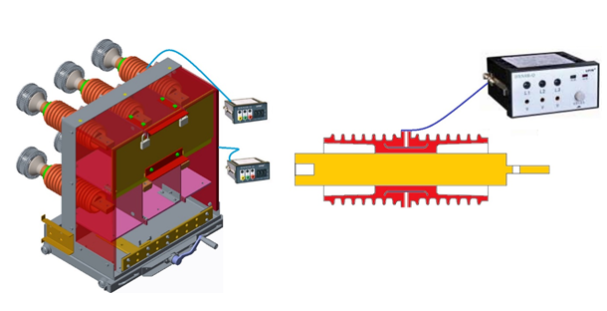

尚有带内部电压传感器的主触点套管与手车上的电压指示器毗连，，，，，，当主触点有电压时，，，，，，带电指示灯亮；；

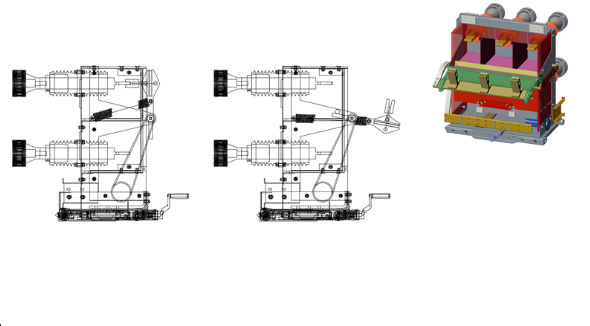

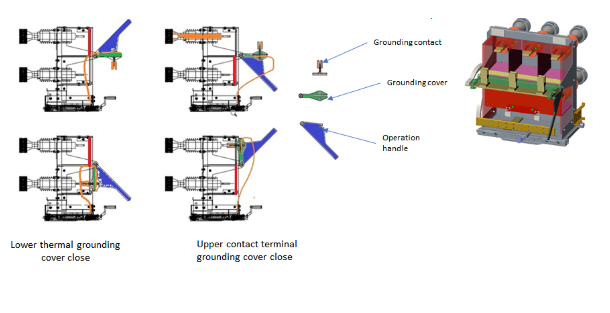

手车带有旋转接地盖板，，，，，，当确认无电压时，，，，，，可以关闭接地盖板，，，，，，响应的一次触头将母线与车底的接地母线和接地触头毗连。。。。
当手车回到断开位置时，，，，，，接地盖板可以手动关闭
接地盖板也可通过电机和弹簧闭合，，，，，，使接地组具有关合能力。。。。
电压指示器与接地盖互锁，，，，，，只有确认主触点无电压，，，，，，盖板才华合上。。。。并且只有在断开位置的手车，，，，，，接地盖板才可以关闭或翻开。。。。
G&T 手车可以是电摇动进、出。。。。全历程电动操作，，，，，，包管操作职员清静。。。。
