中压开关柜性能有用性扩展(二）

  中压开关柜一样平常只对典范出线计划举行型式试验，，，，，
，而其它功效柜险些不做任何型式试验验证，，，，，
，势必对设计的有用性，，，，，
，产品的一致泛起问题，，，，，
，导致运行中泛起故障，，，，，

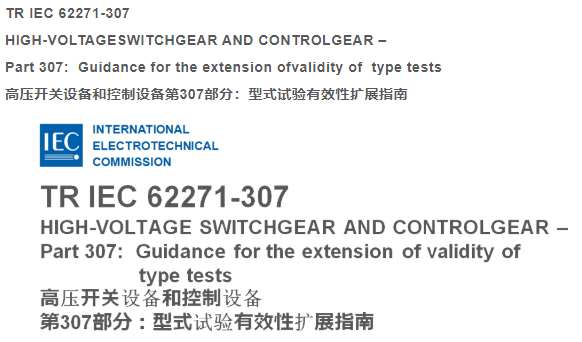

，IEC62271-307高压开关装备和控制装备第307部分：型式试验有用性扩展指南--标准界说了有用性验证要领，，，，，
，(GB38658-2020)可以指导工程及非标开关柜设计，，，，，
，包管产品质量。。。。。。

该标准通过需要验证产品与通过型式试验的产品的相关尺寸/性能等参数的比照，，，，，
，来判断验证产品是否知足性能要求。。。。。。如绝缘性能，，，，，
，若是产品相间净距大于即是通过试验的样机尺寸，，，，，
，即可以证实验证产品也可以通过工频/攻击耐压。。。。。。

关于短时耐受和峰值耐受性能

1 相间净距 ≥

2 电流路径的电动力 ≤ 导体需要相同的物理安排；
；见说明1；
；

3 导体支持绝缘的强度 ≥

4 导体未支持部分的长度  ≤

5 导体的截面积  ≥    差别零件导体的毗连需要相同的形状，，，，，
，例如可以通过匀称缩放从另一个获得；
；

6 导体的原质料  相同

7 触头与导体绝缘质料的耐热品级  ≥

8 柜体、隔板、套管的强度  ≥    见说明2；
；

9 移动部件的触头  相同  包括金属涂层需要一致或低的电阻；
；

说明1：差别回路的影响需要盘算电动力来评估。。。。。。

说明2：柜体提供机械支持的基础。。。。。。

关于开断/关合性能

1 相间净距      ≥    见说明1；
；

2 相对地净距    ≥

3 柜体、隔室尺寸（长、高、宽）和体积    ≥    适用时，，，，，
，若是隔室里流体（气体或液体）加入开断和关合历程；
；

4 绝缘气体的压力    ≥    只是气体用做开关介质；
；

5 导体的截面积      ≥    见说明2；
；

6 开关装置毗连回路通流爆发的电动力      ≤    只有电流回路影响到开断、关合性能；
；

7 绝缘支持的强度    ≥    每相导体的支持需要思量；
；见说明3；
；

8 柜体、隔板、套管的强度    ≥    见说明3；
；

9 导体没有支持部分的长度    ≤    见说明3；
；

说明1：关于开关装置内部的相间距离，，，，，
，型式试验验证的有用性必需凭证响应元器件的标准。。。。。。

说明2：移动部件的触头不影响相关的开关装置的开断、关合性能，，，，，
，因此不需要思量。。。。。。

说明3：假定机械强度已经经由短时、峰值耐受电流验证，，，，，
，不适用于电容或其它任何负载开关电流。。。。。。

耐受内部电弧故障性能

1 相间净距      ≤

2 相对地净距    相同      关注于起弧的区域

3 柜体、隔室的净体积    ≥    柜体和隔室是相同的结构；
；见说明1

4 绝缘气体的额定压力，，，，，
，见说明1，，，，，
，如适用 ≤    适用于气体绝缘开关柜

5 导体的截面积      ≥    关注于起弧的区域

6 导体的原质料（铜、铝或合金）      相同      关注于起弧的区域

7 点燃电弧的位置    相同      凭证IEC62271-200的原则

8 袒露电弧的绝缘质料    相同

9 泄压面积      ≥    隔室泄压位置一致，，，，，
，若是泄压通道。。。。。。只有大的面积可以接受

10 释放翻开的压力    ≤    适用于流体密封隔室

11 泄压板牢靠的强度      ≤    泄压板相同设计，，，，，
，适用于非密封隔室

12 柜体、隔室的强度      ≥    也包括隔板和套管的强度；
；见说明2和3

13 柜体侧板的厚度    ≥

14 门、盖板的强度    ≥    见说明2和3

15 柜体的防护品级    ≥    若是与指示器点燃判据相关

说明1：关于SF6绝缘的开关柜内部故障接纳与SF6相同压力的空气（见IEC62271-200条款6.106.3）举行试验。。。。。。

说明2：可能需要盘算或FEM有限元应力剖析对强度举行评估；
；

说明3：强度的评估特殊要思量牢靠点的距离（螺栓、铰链和门锁）
