钢铁厂6#炉锅炉火焰检测装置QC项目报告案例

QC小组归纳综合

1.1 小组简介

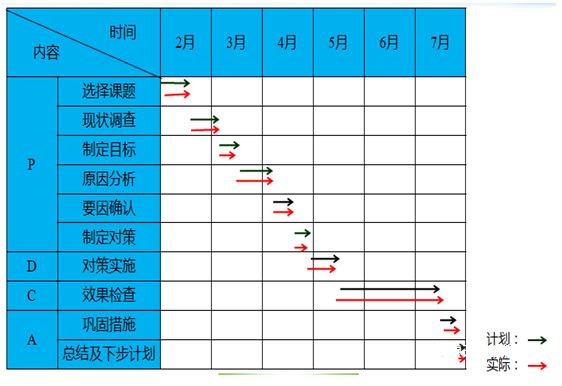

1.2小组活动妄想

一、选择课题

1. 公司目的：科学治理，，降本增效。。

2. 厂部要求：深入探讨火检原理，，提高火检装置的可靠性，，镌汰因火检故障引起的生产停台事故。。

3. 配景先容：#6锅炉拥有20只煤气燃烧器，，漫衍于锅炉炉膛南北两侧，，凭证锅炉燃烧室有序排列为下8，，中8，，上4结构，，可以更据公司用电需求、煤气产气水平、能控调理指令等，，实时、无邪调解锅炉燃烧器投用数目。。下层8只燃烧器还拥有自然气燃烧功效，，不但可以烧煤气，，还可以烧自然气。。

4. 选题理由：6#锅炉经常由于火检的不稳固多次引起对应煤气燃烧器的跳停故障，，由此引发的锅炉负荷波动，，进而导致6#机组发电效率的下降和提高公司煤气管网放散的频次。。若能包管火检的稳固性，，对锅炉燃烧和机组发电效率有极大的提高。。

5、选择课题：提升6#锅炉火焰检测装置可靠性

二、现状视察

1、每层处于中心位置燃烧器的火焰检测强度普遍偏弱，，火焰强度约在100至600之间（在锅炉正常燃烧情形下，，火焰强度为800至1000）；；；
；；

2、火检探头的火焰强度显示屏经常故障。。

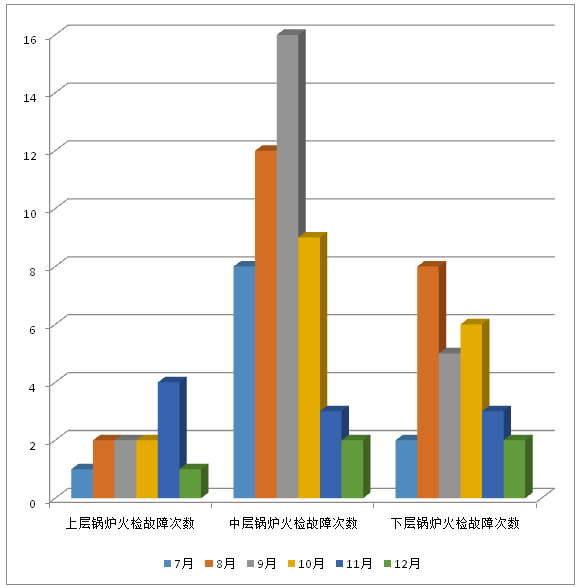

表2-1：2021年7月至12月之间火检故障次数及火焰平均强度

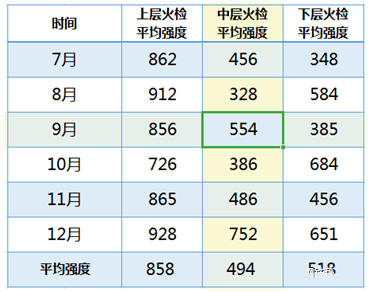

表2-2：2021年7月至12月之间火检的火焰平均强度

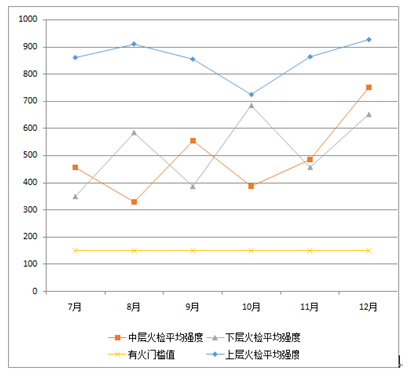

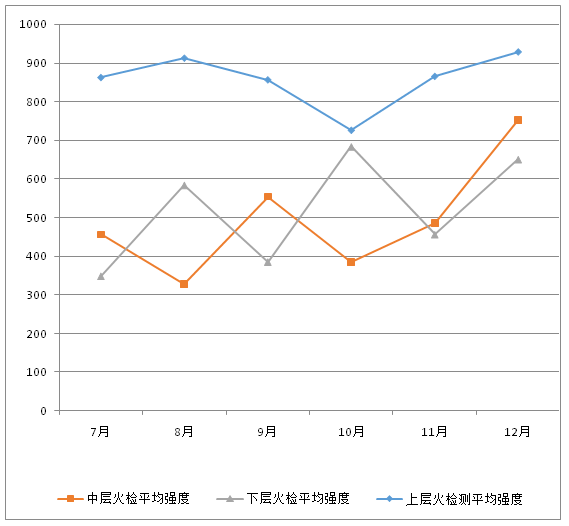

图2-1：2021年7月至12月之间火检的火焰平均强度折线图

结论一：通过历史数据统计可知，，2021年7月—2021年12月时代火检装置在雨季故障较多，，多为装备进水后显示器故障。。

结论二：中下层火焰检测装置的火焰检测强度显示较弱。。

三、设定目的

1、火检装置设计参数：

检测探头按90°正对火焰中心时，，火检有用视察面积比值为100%，，火检强度检测值为800-1000；；；
；；

检测探头按85°—— 89°面临火焰中心时，，火检有用视察面积比值为75%——99%，，火检强度检测值为200-1000；；；
；；

检测探头按80°—— 84°面临火焰中心时，，火检有用视察面积比值为25%——75%，，火检强度检测值为0-500。。

2、锅炉负荷历史最佳燃烧工况下，，火检的故障爆发率为月均4次。。

我们QC小组经讨论，，参考原锅炉设计参数以及锅炉历史最佳燃烧工况，，设定目的为将所有火焰检测装置的检测火焰强度提升至800，，火检的故障爆发率降低至月均6次。。

四、缘故原由剖析

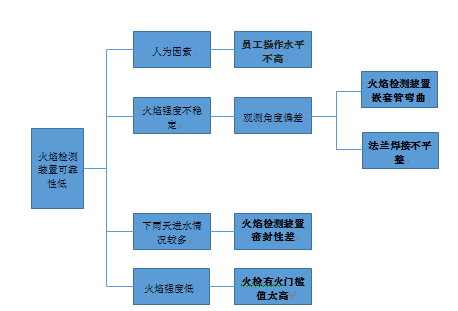

1.小组成员经由现场视察和剖析，，通过召开“头脑风暴法”找出导致症结问题的缘故原由：

①、火检密封性差，，进水情形较多

②、火检视察孔内层有嵌套套管受热后弯曲

③、火检法兰焊接不平整，，火检视察方位有误差

④、火检有火门槛较高

五、确定要因

要因确认一：操作员操作水平不高

确认要领：现场操作视察

通过现场视察发明操作员一样平常事情中切换煤气燃烧器次数较少，，操作履历缺乏

结论：操作员的操作均凭证热电厂锅炉操作规程正常操作，，与火检强度无相关性，，因此为非要因

要因确认二：火焰检测装置嵌套管弯曲

确认要领：现场拆卸装备检查

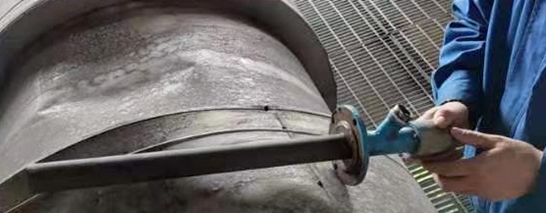

通过现场拆卸火检装置，，检查火检视察管道，，发明管道受热弯曲变形，，视察面积变小

结论：视察管道受热后爆发金属软化弯曲，，使火检视察面积减小，，视察受限，，火焰强度降低，，火焰检测装置嵌套管弯曲是要因

要因确认三：法兰焊接不平整

确认要领：现场丈量

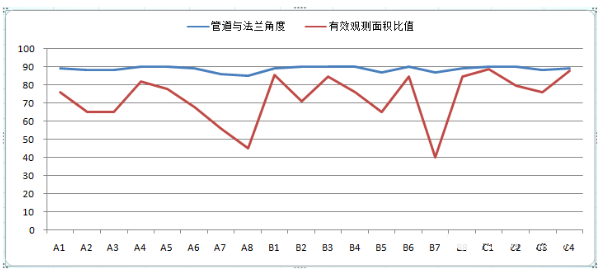

小组成员使用角度尺检测原先焊接的法兰与管道现实角度

结论：法兰焊接不平整是要因

要因确认四：火检密封性差

确认要领：试验验证

通过现场视察发明使用中的火检装置盖壳间缺少O型圈和紧固螺丝，，视察玻璃未细密贴合盖壳

结论：火检密封性差是要因

要因确认五：有火门槛设置过高

确认要领：统计比对

对2021年7-12月火检装置的平均强度收罗，，再比照有火门槛值的设置

结论：通过现场视察发明火检装置的有火门槛设置值在150，，当值低于150时，，火检自动判断无火。。平均火焰强度均高于门槛值，，该值无法影响火检的正常运行。。以是有火门槛设置过高是非要因

最终，，经小组成员视察讨论，，确认三项主要缘故原由：

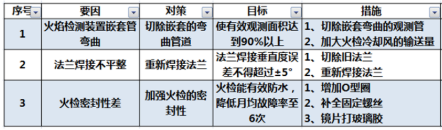

六、制订对策

七、实验对策

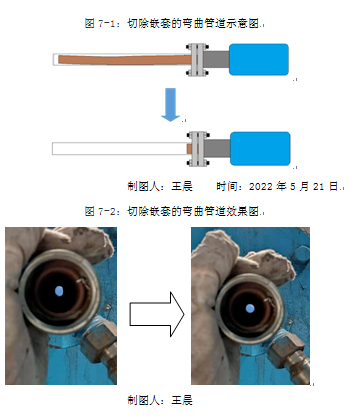

1. 切除嵌套的弯曲管道

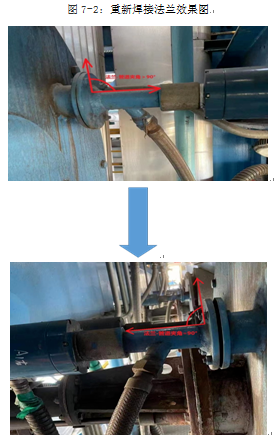

2. 重新焊接法兰

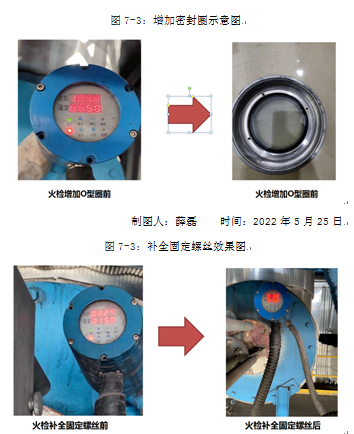

3. 增强火检的密封性

八、效果检查

小组在实验后对2022年5-7月份火检故障次数和火检强度举行追踪。。

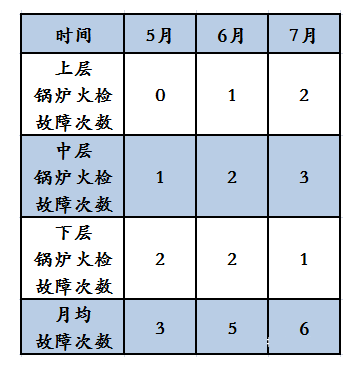

8.1 火检故障频次

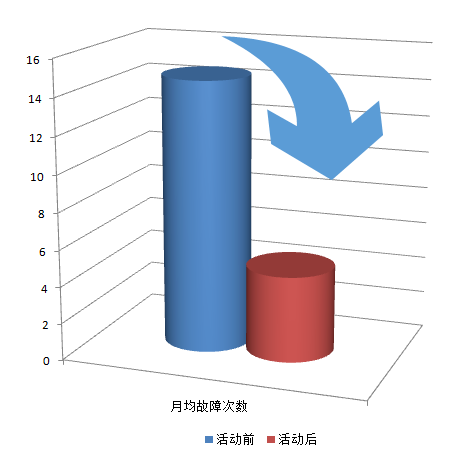

对策实验后，，小组成员对2022年5月至7月火检故障频次举行了统计剖析。。纵然在今年雨季，，火检故障次数下降显着，，月均故障次数抵达预期目的，，月均故障次数＜6次。。

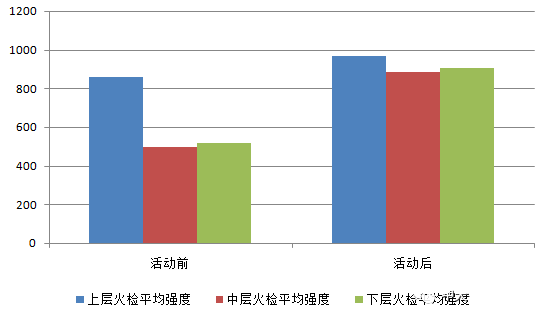

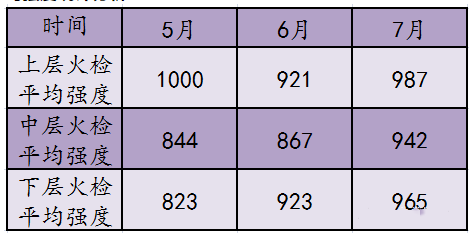

8.2 火检平均强度统计剖析

8.3 效益测算

经济效益测算：月均镌汰因火检引起的故障次数10次，，每次故障将镌汰2万方/小时的煤气用量，，镌汰发电负荷0.71MW/h。。0.71*1000*0.56*10=3978.95元/月；；；
；；共计折合47747.37元/年。。

隐形效益：稳固锅炉负荷，，镌汰公司煤气波动和放散，，延伸火检探头的使用寿命。。

九、牢靠步伐及标准化

为维持小组刷新效果的优异水平，，将火检的装置流程和磨练办法标准化，，办法化。。通过班组学习的方法，，将火检装置的标准磨练维护流程教授给每个员工,并将磨练流程写入磨练规程。。

十、总结和下一步妄想

经小组对策实验后，，在2022年5月中旬最先，，火检故障次数下降显着，，月均故障次数未凌驾预期目的值6次，，三层火检的平均火焰强度均抵达800以上，，抵达小组目的。。
