EPKS系统简朴AI点的组态
本文以虚拟机作为运行情形举行演示， ，PKS版本为R520.1， ，所组态AI点为气化A炉汽包锅炉水循环泵P1701A的轴承温度点17TI1072A。 。。。。。
办法一：翻开CONTROL BUILDER组态界面， ，新建仿真控制器。 。。。。。

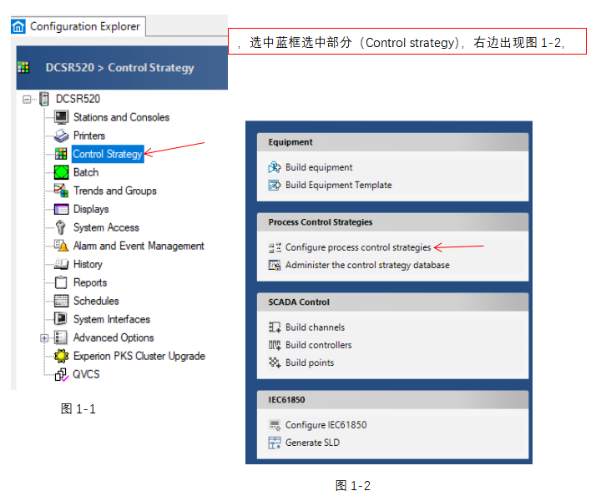

双击Configuration Studio， ，翻开组态软件， ，泛起如图1-1所示画面
用鼠标单击 即进入 CONTROL BUILDER 界面。 。。。。。
CONTROL BUILDER 分为三部分：
1、Project,用于下位机程序的编写与存储。 。。。。。
2、Library,所有程序模浚浚�？榭�。 。。。。。
3、Monitoring,用于对下位机程序的监控。 。。。。。

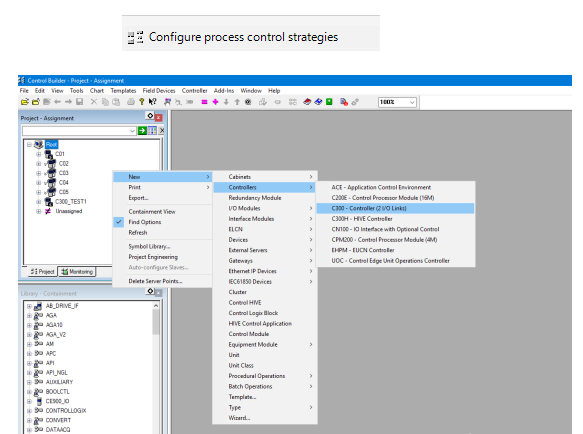

在Project窗口的恣意一处鼠标右键点击， ，依次选择New-->Controllers-->C300-Controller(2I/O Links)。 。。。。。泛起控制器设置页面， ，如图：

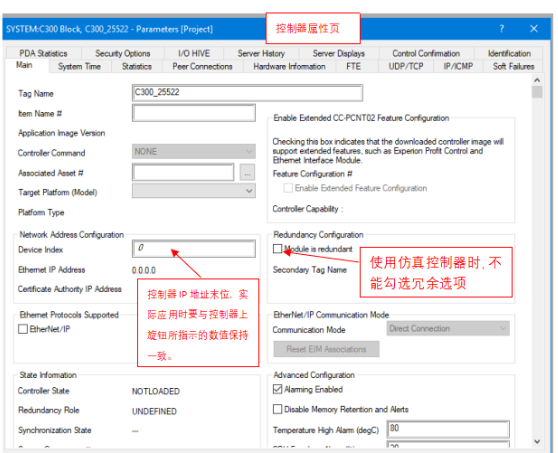

修改控制器名称Tag Name为C300_TEST2,Device Index输入35， ，这里可随意填写一个奇数（1-255）， ，按下回车后控制器IP地点为10.1.4.35。 。。。。。由于之前已经建了两个仿真控制器， ，地点划分为10.1.4.31、10.1.4.33， ，凭证顺序这个控制器尾地点应为35。 。。。。。只有冗余控制器IP地点末位才华使用偶数。 。。。。。
127.0.0.1是回送地点， ，指外地机， ，用来测试使用。 。。。。。
办法二：添加AI卡。 。。。。。

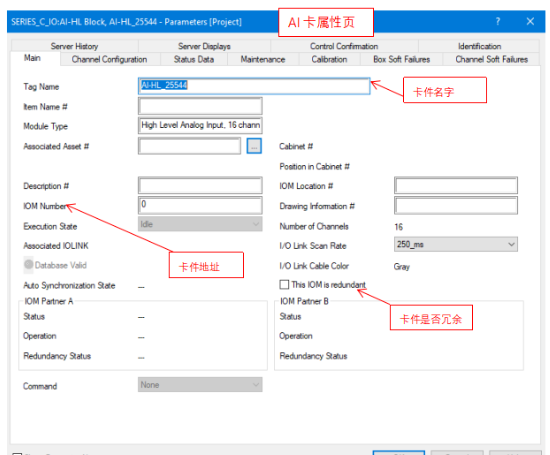

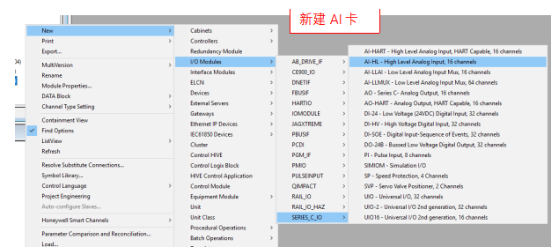

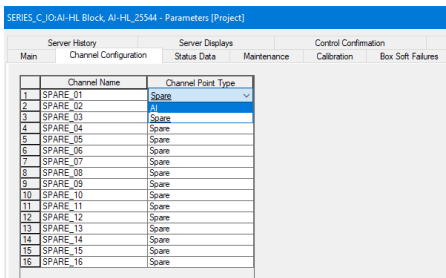

在Project窗口的恣意一处鼠标右键点击， ，依次选择New-->I/O Modules-->SERIES_C_IO-->AI-HL- High Level Analog Input, 16 channels。 。。。。�；；；； ；；蛘叽覮ibrary库中选择SERIES_C_IO睁开， ，拖拽AI-HL到IOLINK中。 。。。。。泛起AI卡设置页面， ，如图：
使用哪一个通道， ，要把哪个通道使能。 。。。。。删除AI卡时， ，要把所有通道变为Spare状态， ，才华删除

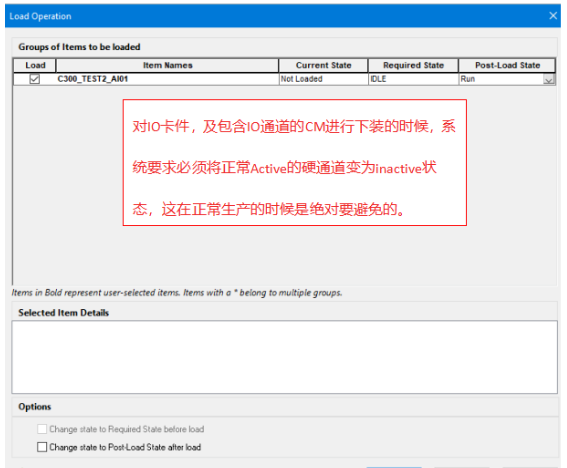

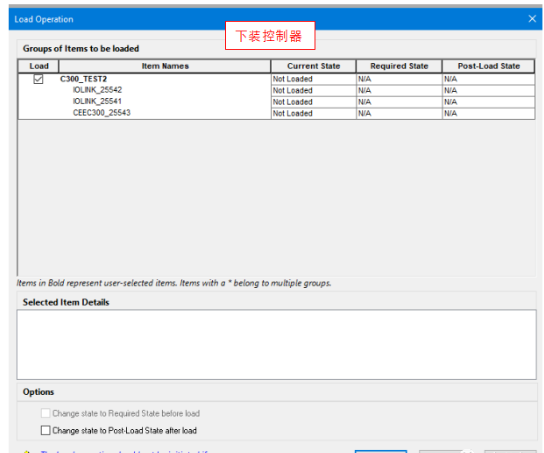

必需先把卡件分派到IOLINK才华下装。 。。。。。
办法三：新建CM

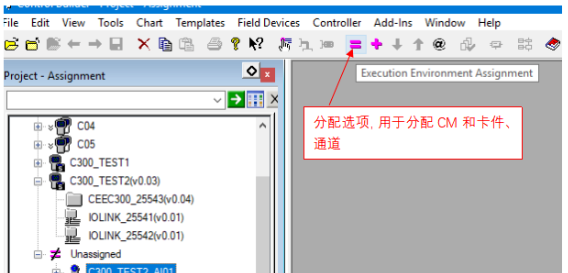

新建CM（CONTROLMODULE）有两种方法：1、在Library里SYSTEM下面选择CONTROLMODULE（CM块）， ， 选中拖到CEE上面。 。。。。。这种要领不需要分派。 。。。。。2、在Project窗口恣意处右键点击：MEW--> CONTROL MODULE,此时新建的CM在未分派项目中， ，需要手动分派到CEE中。 。。。。。
每一个CM块在控制器中被以为是一个点。 。。。。。

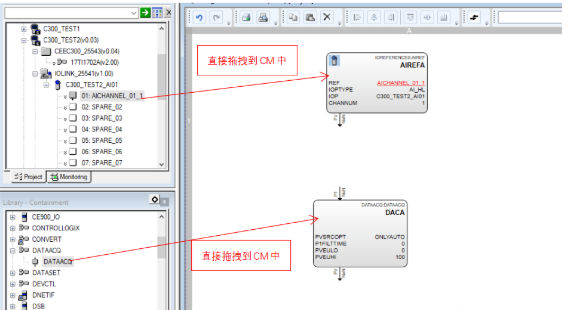

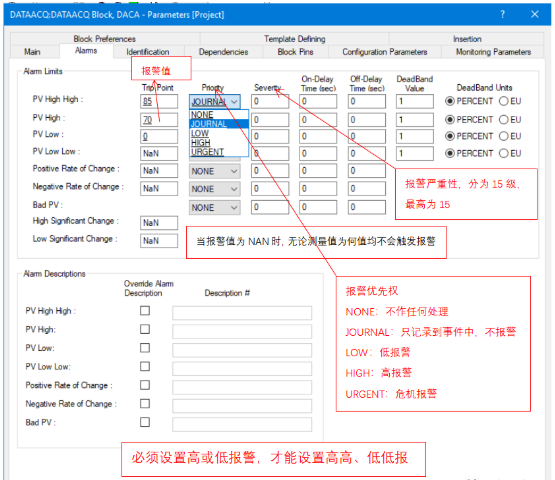

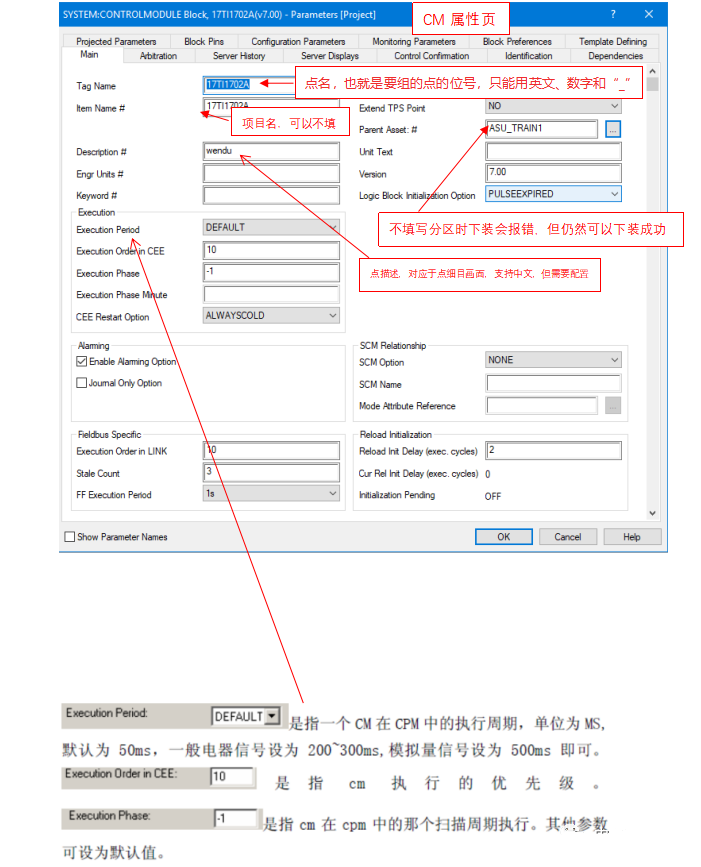

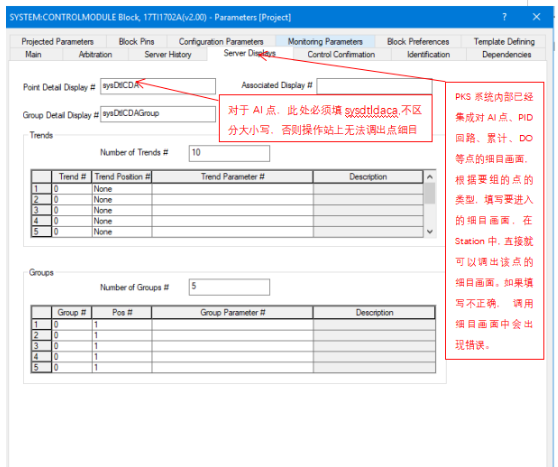

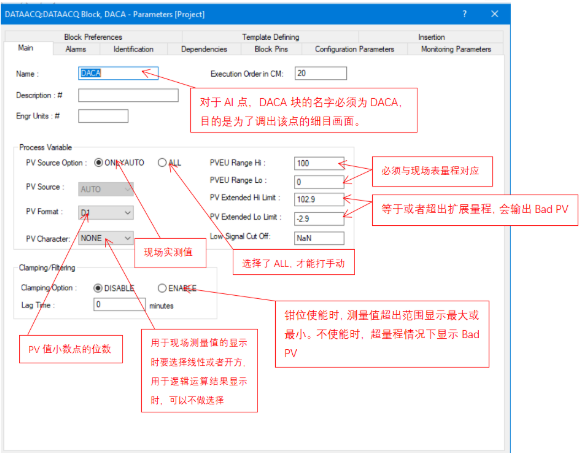

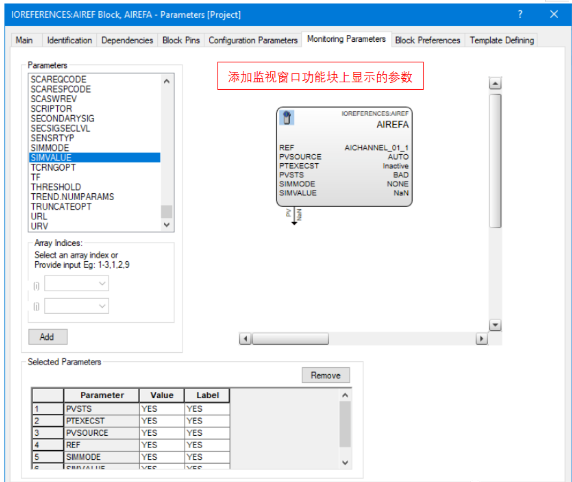

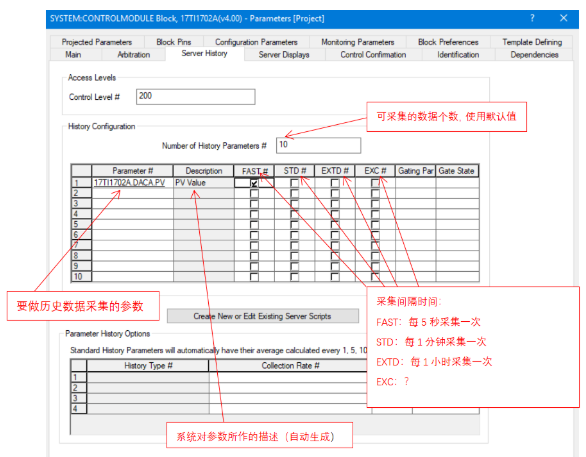

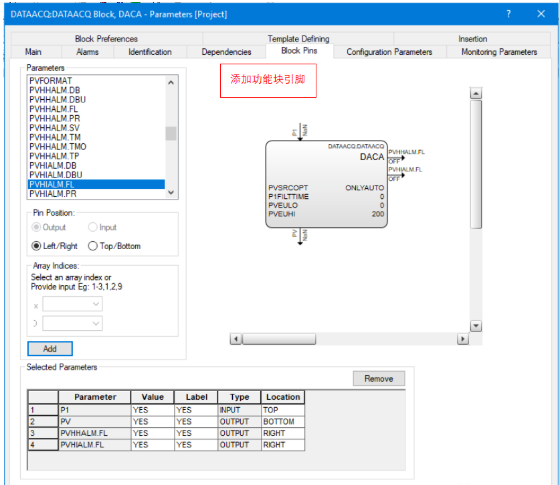

办法四：组态AI点

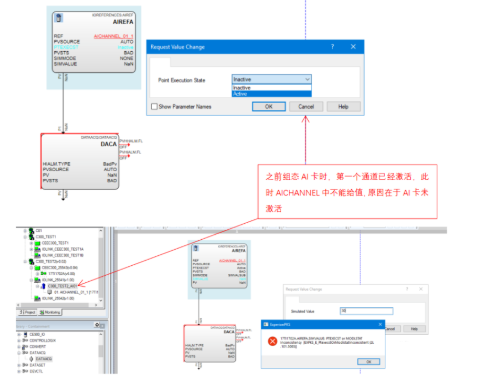

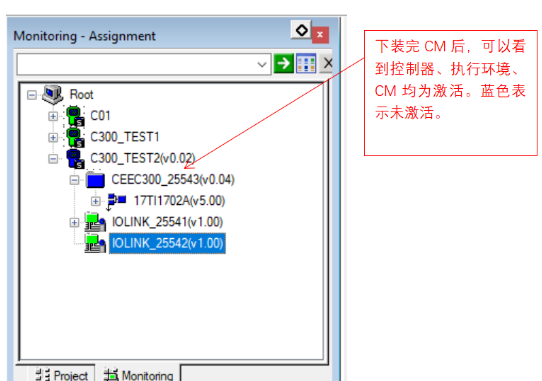

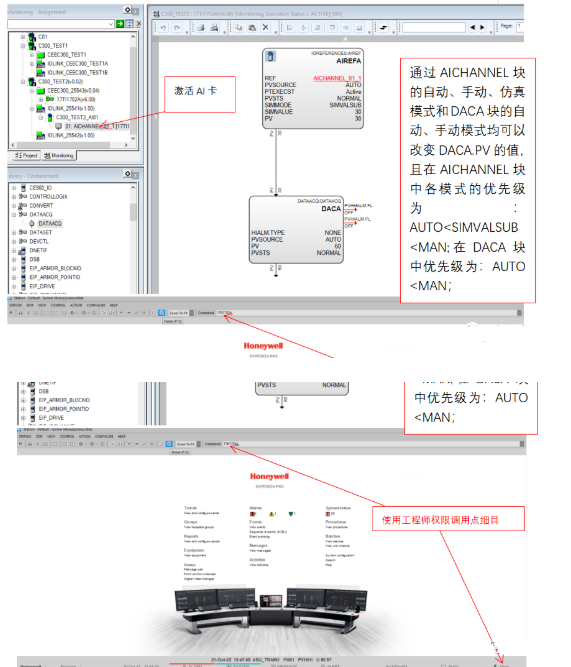

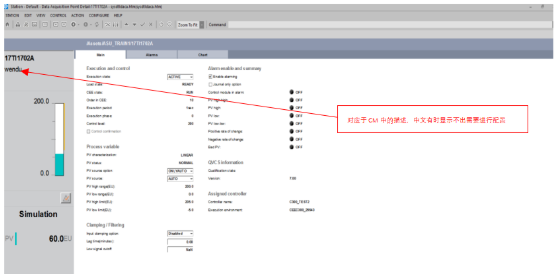

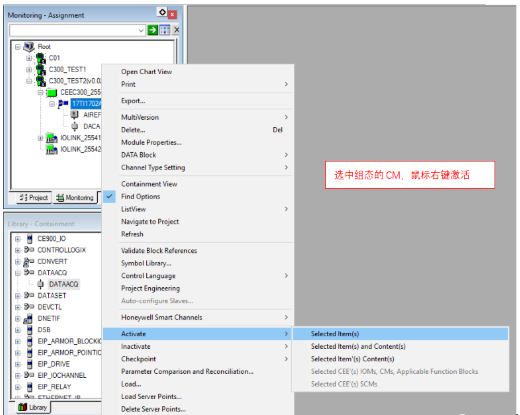

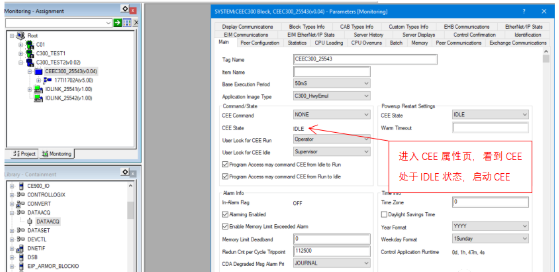

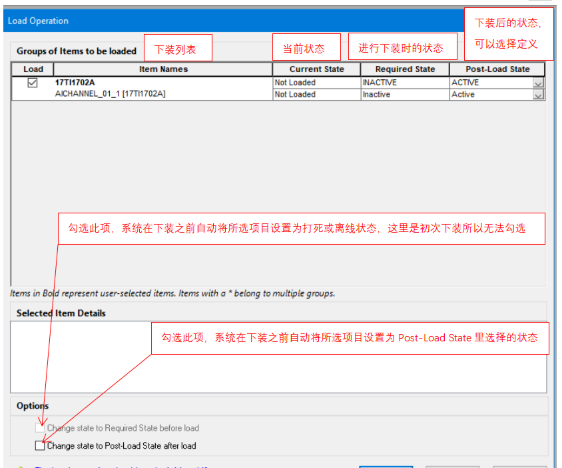

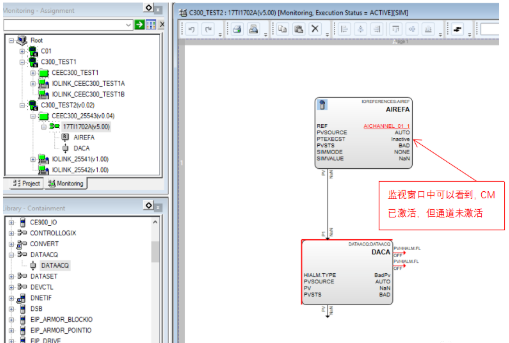

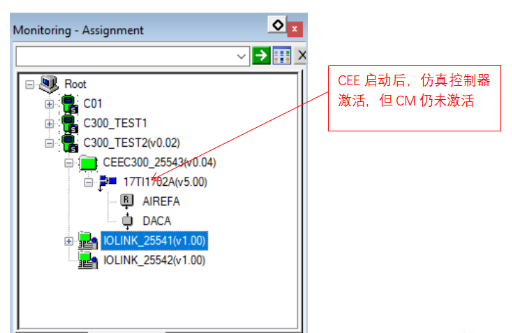

办法五：在线测试AI点

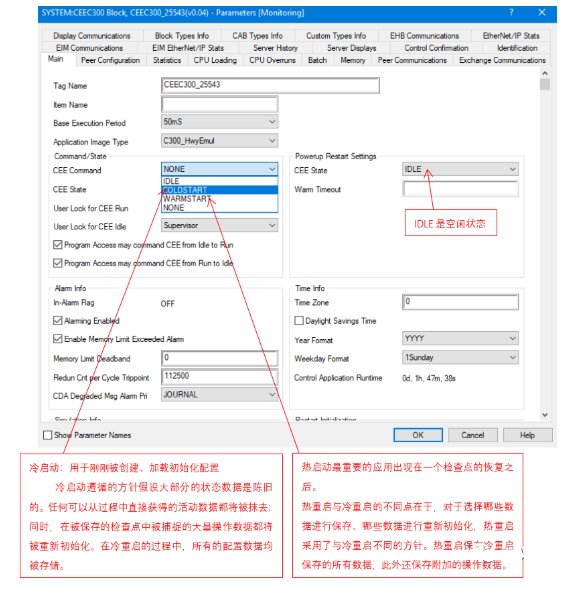

冷启动：用于刚刚被建设、加载初始化设置
冷启动遵照的目的假设大部分的状态数据是陈腐的。 。。。。。任何可以从历程中直接获得的活动数据都将被抹去；；；； ；；同时， ，在被生涯的检查点中被捕获的大宗操作数据都将被重新初始化。 。。。。。在冷重启的历程中， ，所有的设置数据均被存储。 。。。。。
热启动最主要的应用泛起在一个检查点的恢复之后。 。。。。。
热重启与冷重启的差别点在于， ，关于选择哪些数据举行生涯、哪些数据举行重新初始化， ，热重启接纳了与冷重启差别的目的。 。。。。。热重启生涯冷重启生涯的所有数据， ，别的还生涯附加的操作数据。 。。。。。
怎样删除CM：
1、先在Monitoring中将CM作废激活（选中CM鼠标右键， ，依次选择inactive-->Selected Item）， ，再将通道作废激活， ，再依次删除CM， ，删除通道， ，此时Monitoring窗口已完成操作。 。。。。。
2、在Project窗口中删除CM， ，删除后找到原CM中所使用的通道在哪一块卡件上， ，双击卡件把通道状态改为Spare， ，释放通道。 。。。。。
怎样删除卡件：
1、先在Monitoring中找到所有使用此卡的CM， ，将这些CM和所占用的通道作废激活， ，再删除这些CM和通道， ，最后删除IOLINK下的卡件。 。。。。。此时Monitoring窗口已完成操作。 。。。。。
2、在Project窗口中， ，将卡件里的所有通道释放， ，再删除卡件。 。。。。。
怎样删除控制器：
1、先在Monitoring中,删除CM， ，删除卡件；；；； ；；再将CEE打为IDLE状态， ，删除控制器。 。。。。。
在Project窗口中， ，删除CM， ，释放所有通道， ，删除控制器。 。。。。。
