1. 什么是穿心电流互感器?
电流互感器（CT）的功效是将大电流变换成小电流，，，，，，或高压电流变换成低压电流(1A或5A)，，，，，，供计量、检测仪表和继电器�；；；ぷ爸檬褂�。。电流互感器的事情原理与电力变压器相似，，，，，，有铁芯、初级线圈等结构元件。。初级、次级线圈中电流之比近似地与其匝数成反比。。使用时，，，，，，初级线圈串联于被丈量电流的电路中，，，，，，而次级线圈则与量测仪表及继电器的电流线圈串联。。
穿心电流互感器一样平常应用于720V及以下开关装备使用电流互感器，，，，，，其绝缘水平一样平常是工频耐受电压3kV/1min，，，，，，雷电攻击耐受电压10kV。。而中压开关装备是1000V 以上的装备，，，，，，一样平常的 10kV开关柜的耐压水平是42kV/1min，，，，，，雷电攻击耐受电压75kV，，，，，，要想穿心互感器用于中压装备必需解决绝缘问题。。
2.中压柜用穿心互感器有什么利益?
中压互感器接纳环氧树脂浇铸制作型结构，，，，，，即知足电流转换事情，，，，，，用起到对母线支持、绝缘的作用，，，，，，但在有些场合中压互感器不可知足要求：
2.1.要求4个以上二次绕组时，，，，，，而一样平常块状互感器最多4个二次绕组，，，，，，因此就需要两个块状互感器，，，，，，开关柜尺寸就需要加深，，，，，，本钱也较高；；；在有些应用如发电机出口，，，，，，A/C两相装3个二次绕组，，，，，，B相增添1个发电机励磁接地�；；；す�4个绕组，，，，，，块状CT很难知足要求；；；
2.2.多变比的时间，，，，，，统一相母线上需要装置差别变比的CT;
2.3.PX级�；；；びτ�，，，，，，PX级是一种低漏磁型互感器,一样平常用于1A或者1A以下的变比，，，，，，主要应用于在高阻抗差动�；；；し椒ㄖ�，，，，，，由于划定了拐点电压等数值，，，，，，这类互感器一样平常尺寸较大；；；
2.4.高动、热稳固值的开关柜，，，，，，块状CT小电流变比的一样平常动热稳固值较低，，，，，，而穿心CT 不受主回路动、热稳固影响，，，，，，可以知足要求；；；
2.5. 船用特殊应用示例如下：A/C相各3绕组： 600/1 0.5级 、600/15P20 15VA、1200/1 PX级 B相4个绕组：600/1 0.5级 、600/1 0.5级 、600/1 5P20 15VA、1200/1 PX级；；；
3. 中压柜怎样使用穿心互感器

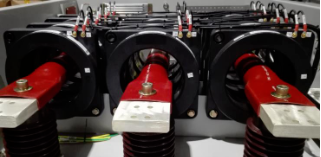

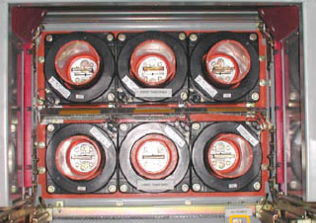

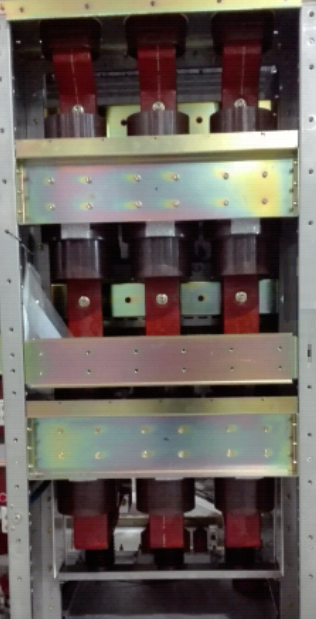

3.1. 绝缘套管装置，，，，，，如环网柜、充气柜等CT 装置在出线套管上，，，，，，尚有如美标开关柜CT 套在一次触头盒前部，，，，，，一样平常每相上、下触头盒各套2个，，，，，，共计4个，，，，，，也有把美标一次触头盒装置在板上部套CT的设计；；；

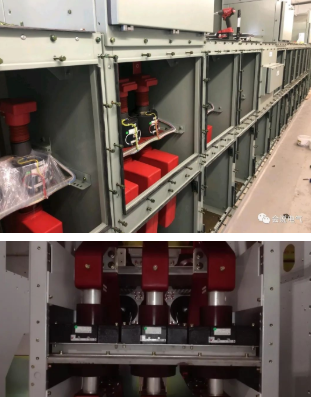

3.2.绝缘母线装置，，，，，，CT装置在绝缘的母线上，，，，，，母线有接地或半导体金属屏障，，，，，，也有装置在触头盒后部L-PDS上。。
3.3. 电缆装置，，，，，，CT 套在一次电缆上，，，，，，适用于小电流场合，，，，，，如环网柜的出线电缆上套的CT较为常见。。
4. 经济性较量
关于多绕组，，，，，，或PX级的CT，，，，，，接纳块状的需要两个或以上的，，，，，，低压CT+绝缘套管/绝缘母线的本钱要低，，，，，，且不需要增添柜体深度，，，，，，镌汰尺寸、重量；；；
关于一个块状CT可以知足要求的，，，，，，低压CT+绝缘套管/绝缘母线的本钱要高，，，，，，不具备优势。。
5. 结语
从手艺上解决产品应用的问题，，，，，，来降低本钱，，，，，，且能知足要求是准确的要领；；；而不是弄虚作假、劣质产品来抵达降低本钱，，，，，，恶性竞争，，，，，，低压CT应用于中压开关柜中可以抵达降低本钱、镌汰装置尺寸、重量，，，，，，替换利便、动热稳固不受影响等优点，，，，，，且能最大限度知足客户需求，，，，，，只要通过优化设计绝缘系统知足低压CT耐压的要求就可以实现，，，，，，同时现代电压、电撒播感器也多为低压元件，，，，，，可为实现产品久远生长做好准备。。
