X射线检查发明GIS内部掉落的螺丝案例分享

500kVGIS现场X射线检查，，，，，发明50331刀闸A相内部保存异常，，，，，开盖检查，，，，，发明动触头屏障罩内上端屏障罩的牢靠螺栓脱落。。。。。。

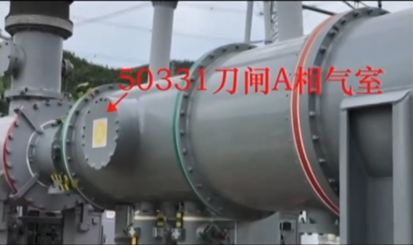

图1 500KV GIS

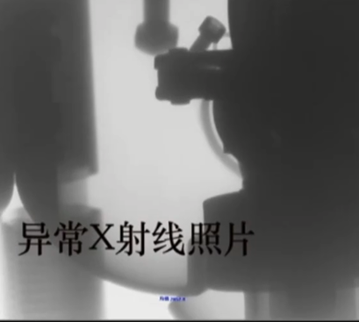

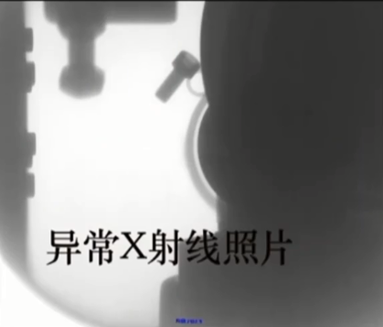

图2 异常X射线照片

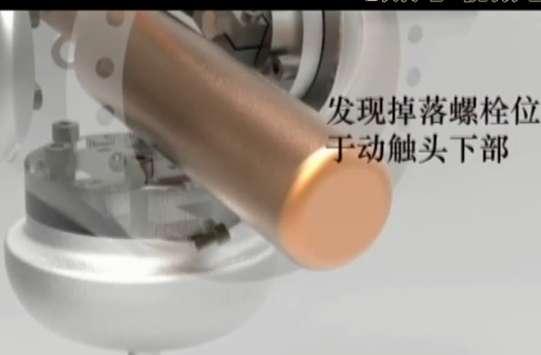

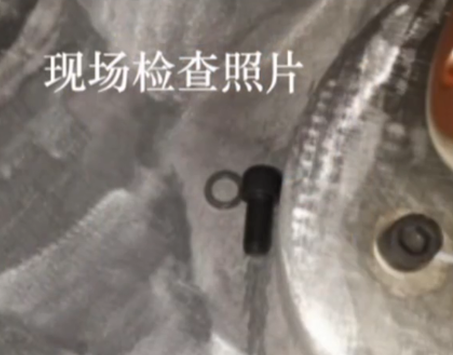

图3 解体后发明的掉落螺丝

下面是《气体绝缘金属关闭开关装备X射线透视成像现场检测手艺导则》（DL/T 1946 - 2018）给出的案例。。。。。。

E.2壳体内部保存异物

E.2.1工具遗留（扳手）

模拟壳体内部泛起扳手缺陷的现场安排情形如图E.1所示，，，，，对应X射线检测图像如图E.2所示。。。。。。

E.2.2腔体内壁绝缘漆脱落

模拟腔体内壁绝缘漆脱落缺陷的现场安排情形如图E.3所示，，，，，对应X射线检测图像如图E.4所示。。。。。。

E.2.3壳体内金属螺钉异物

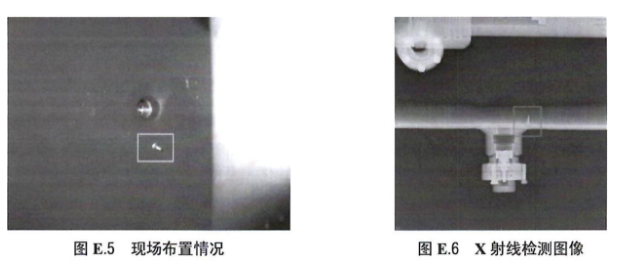

模拟壳体内金属螺钉异物缺陷的现场安排情形如图E.5所示，，，，，对应X射线检测图像如图E.6所示。。。。。。

E.2.4操作绝缘杆松脱

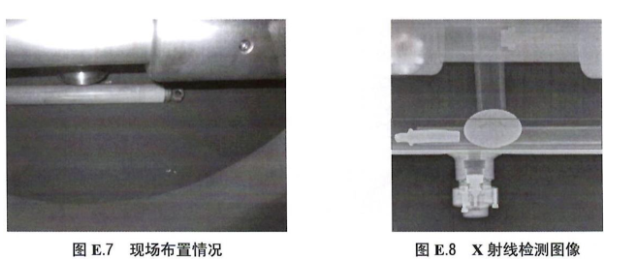

模拟操作绝缘杆松脱缺陷的现场安排情形如图E.7所示，，，，，对应X射线检测图像如图E.8所示。。。。。。

E.2.5不锈钢、镀锌微粒

模拟壳体内泛起不锈钢、镀锌微粒缺陷的现场安排情形如图E.9所示，，，，，对应X射线检测图像如图E.10所示。。。。。。

E.3零部件异常缺陷

E.3.1 螺钉松动

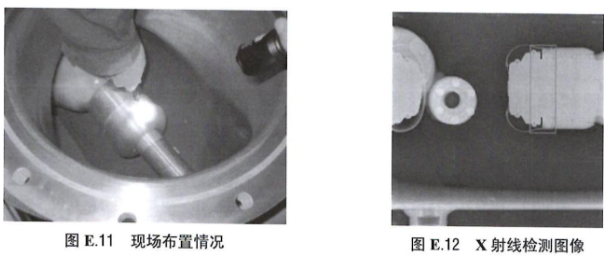

模拟螺钉松动缺陷的现场安排情形如图E.11所示，，，，，对应X射线检测图像如图E.12所示。。。。。。

E.3.2屏障罩松动

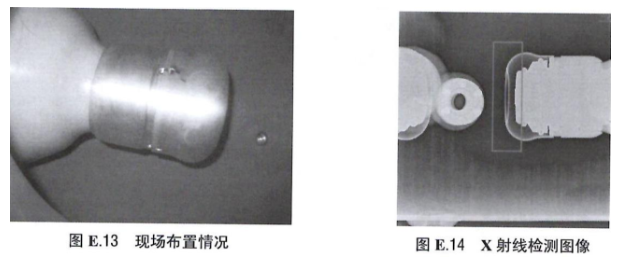

模拟屏障罩松动缺陷的现场安排情形如图E.13所示，，，，，对应X射线检测图像如图E.14所示。。。。。。

E.3.3隔脱离关合闸不到位

模拟隔脱离关合闸不到位缺陷的现场安排情形如图E.15所示，，，，，对应X射线检测图像如图E.16所示。。。。。。

E.3.4隔脱离关分闸不到位

隔脱离关分闸不到位缺陷X射线检测图像如图E.17所示，，，，，隔脱离关分闸到位X射线检测图像如图E.18所示。。。。。。

E.3.5导电杆插入不到位

模拟导电杆装配不到位缺陷的现场安排情形如图E.19所示，，，，，对应X射线检测图像如图E.20所示。。。。。。导电杆装配不到位，，，，，留有约1.8cm的间隙。。。。。。

E.3.6接地开关分闸不到位

接地开关分闸不到位缺陷X射线检测图像如图E.21所示，，，，，接地开关分闸到位X射线检测图像如图E.22所示。。。。。。

E.3.7接地开关合闸不到位

接地开关合闸不到位缺陷X射线检测图像如图E.23所示，，，，，接地开关合闸到位X射线检测图像如图E.24所示。。。。。。

E.3.8螺栓上弹性垫片未压紧

模拟螺栓上弹性垫片未压紧缺陷的现场安排情形如图E.25所示，，，，，对应X射线检测图像如图E.26所示。。。。。。

E.3.9弹簧松动

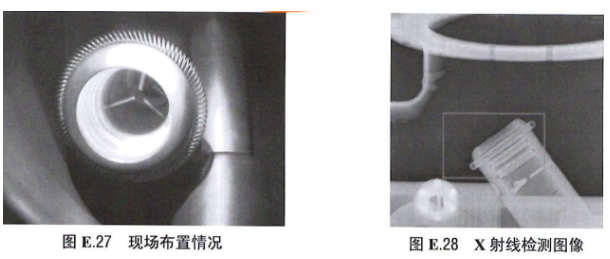

模拟弹簧松动缺陷的现场安排情形如图E.27所示，，，，，对应X射线检测图像如图E.28所示。。。。。。电毗连内部弹簧因一连通流热老化松动，，，，，通过视察弹簧的疏密水平，，，，，判断弹簧是否松动。。。。。。

E.3.10 绝缘盆子裂纹

模拟绝缘盆子裂纹缺陷的现场安排情形如图E.29所示，，，，，对应X射线检测图像如图E.30所示。。。。。。
