高压开关柜凝露剖析 之二
高压开关柜在高湿的情形中，，容易爆发凝露。。。
而凝露是造成高压开关柜故障的主要主要诱因，，这是共识。。。
前面也一经有过一篇文字《电气装备凝露，，并不是想象般简朴》，，列位有兴趣可以参考。。。
今天增补两个问题。。。
凝露的详细危害
一是绝缘件外貌爆发凝露，，会造成绝缘件外貌电阻率降低。。。如伴有积污，，闪络危害加大。。。
二是凝露露珠不规则，，会引起绝缘件外貌电场畸变，，引发局部放电。。� ？？？赡芗铀倬道匣踔猎斐苫鞔�。。。

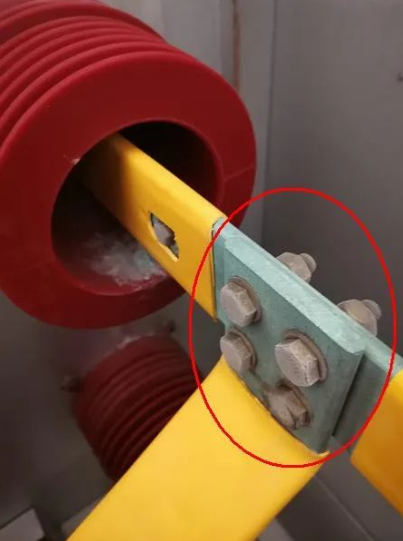

三是凝露还会造成金属导体氧化，，锈蚀。。。特殊是在铜铝接触情形下，，加速反应速率。。。
四是关于复合质料，，水分容易侵入质料内部，，造成绝缘降低。。。
以上这些问题，，都可能引起开关柜内部爆发故障。。。
水分侵入途径
现在的高压开关柜产品，，密闭性能都很好。。。
湿润空气的入侵，，一样平常都是由电缆封堵部分进入的。。。
湿润的空气最早群集在电缆室和断路器室的底部，，尤以电流互感器周围区域最严重，，并随时间的推移一直积累并逐渐向上生长。。。

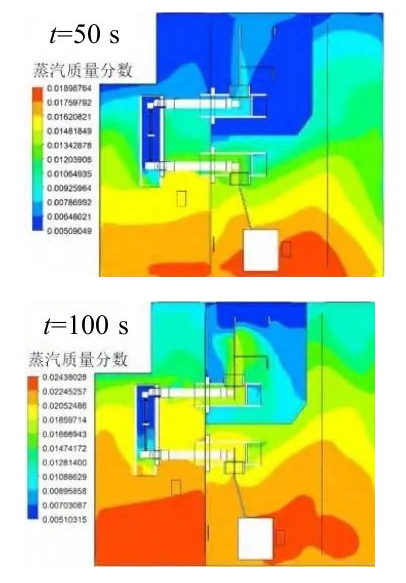

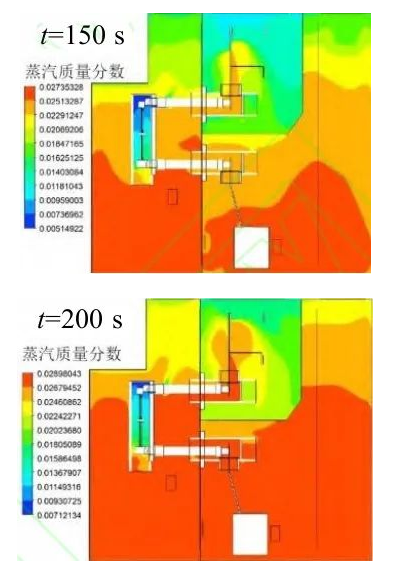

有文献举行了专门的研究，，以下图片，，形貌了开关柜置于湿润情形中，，湿润空气进入开关柜内以及在开关柜内扩散的历程。。。
图中可见
湿润气体首先侵入电缆室，，并逐步向上扩散。。。
电缆室受湿润空气的影响最大。。。
电缆室电流互感器部位最容易凝露，，电流互感器外貌大部分区域的温度低，，三相之间的区域由于空气流动弱，，是易形成凝露的主要区域。。。
母线室受湿润空气的影响较�。。。皇怯捎谀赶呤椅挥诮细呶恢茫罂掌岩灾苯咏敫羰�；；； ；；；二是母线室由于母线排流过电流爆发的发热量，，能够驱散一部分湿空气。。。
