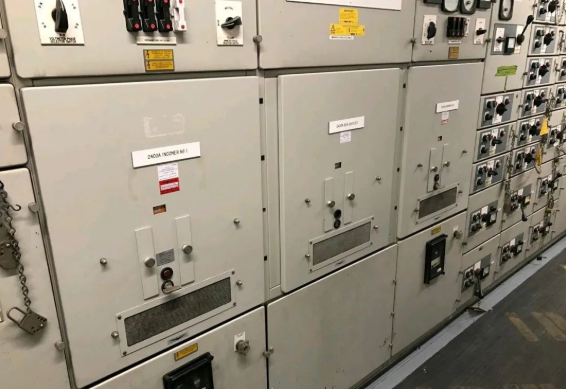

开关柜优劣，， ，，，设计是要害，， ，，，合理的绝缘设计、导电回路设计、透风设计、机械设计、结构设计，， ，，，哪一环做欠好，， ，，，产品都差一点。。。如外资品牌2000A中置柜宽度都是800mm，， ，，，甚至有2500A也是800宽的，， ，，，而国产的1600A就要1000mm宽，， ，，，有些人可能感受不太可能，， ，，，但这就是差别。。。
2000A的断路器发热较量大，， ，，，要求电阻，， ，，，一样平常是40kA的断路器，， ，，，因此触头压力较量大，， ，，，灭弧室发热还好，， ，，，但固封极柱上下支座都是铝合金的，， ，，，发热就较量大，， ，，，一样平常断路器发热量在600W~1000W，， ，，，各个厂家差别，， ，，，好的厂家断路器发热就小。。�？？毓裢诺姆⑷攘恳灿�600W左右，， ，，，因此2000A开关柜发热量在1200~1800W左右。。。
800mm宽、1400mm、2200mm高的开关柜接纳自然透风情形，， ，，，透风孔面积100mm2，， ，，，依赖外外貌可以实现热交流平衡的功率在800W左右，， ，，，外外貌的有用散热面积盘算，， ，，，顶部1.4、前部、后部系数是0.9，， ，，，底部是0，， ，，，侧面是0.5(关于侧板外侧双层折弯，， ，，，柜间有4mm的空气间隙的设计，， ，，，多说一句，， ，，，这个设计不但可以散热，， ，，，有用的实现气流从底部甚至电缆沟到柜顶部散发，， ，，，带走开关柜热量。。�；Ｕ站煽鼓诓康缁」收系囊�，， ，，，紧贴的两块侧板容易被电弧烧穿，， ，，，而中中止口则不易烧穿隔着空气的双层侧板，， ，，，并且4mm的间隙可以有用的缓冲，， ，，，对抗侧板变形)，， ，，，这样整个800mm宽开关柜的有用散热面积是7.982mm2。。。因此就需要合理有用的开关柜设计来实现温升不超标。。。

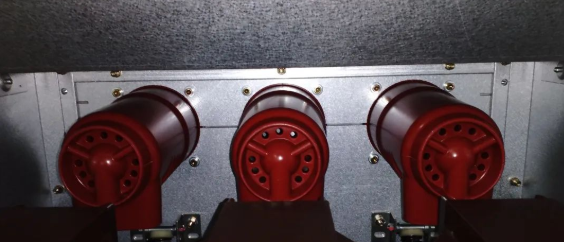

1.镌汰局部过热，， ，，，通过设计将发热点集中的地方热量通过对流等形式带走，， ，，，断路器是发热的焦点，， ，，，一个是灭弧室触头系统，， ，，，尚有下部动毗连部分，， ，，，都是热量大的地方玩，， ，，，因此许多厂家在这方面做了许多事情，， ，，，如接纳带风道的极柱，， ，，，下部毗毗邻纳多片软毗连周围安排，， ，，，极柱顶部加散热器等形式，， ，，，降低真空断路器焦点部件发热。。。梅花触头的发热也很大，， ，，，并且密闭在触头盒狭窄空间，， ，，，不易散发热量。。。梅花触头有接纳静触头79mm直径的，， ，，，也有静触头90mm直径的，， ，，，触头盒有178的190的，， ，，，接纳内径大一点的触头盒有利于热量散发，， ，，，但效果好还要以后部有透风孔的越发有用。。。
2.加大有用自然风冷，， ，，，自然透风要优化设计，， ，，，透风孔要有用。。。一样平常开关柜的防护品级是IP4x，， ，，，有用进风口面积每增大100mm2，， ，，，可以提升200W的发热功率，， ，，，如基本透风孔面积100mm2，， ，，，柜体热平衡隔离800W，， ，，，不可知足2000A开关柜的发热最小1200W，， ，，，因此有用透风孔增添到300mm2，， ，，，就可以平衡1200W的发热。。。如柜内发热更多如1600W，， ，，，就需要500mm2的有用进风口面积才华知足温升要求。。。
同样关于1000mm宽3150 A的自然风冷，， ，，，这个要求关于好的品牌不是问题，， ，，，包括1.1倍电流下温升不会超标，， ，，，而关于绝大大都厂家是件不可能的事，， ，，，因此需要通过减小接触电阻，， ，，，降低自己发热，， ，，，将最热门热量指导出，， ，，，阻止集中发热，， ，，，以及增大自然透风等手段细腻化设计、CFD软件流通模拟，， ，，，TNT发热节点盘算等手艺剖析支持优化提升，， ，，，而不是重复使用或弄虚作假来通过试验。。�；Ｉ杏芯褪怯行┦奔涔赜诒厩枰胶馑剂�，， ，，，在知足基天性能条件下优化本钱，， ，，，而不是本钱优化了，， ，，，产品性能如额定电流等指标都通不过试验，， ，，，这就是偷工减料了。。。
