触头盒知识先容分享

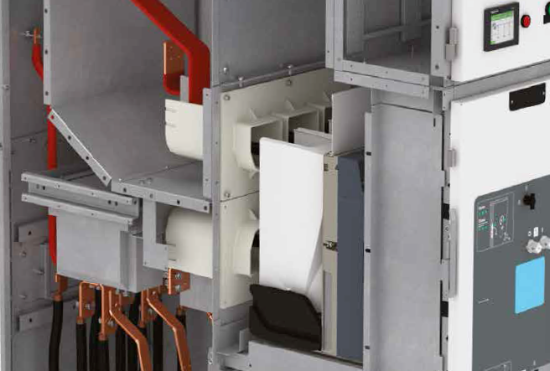

触头盒是空气绝缘抽出式金属关闭开关柜一次主回路的主要组成部件之一，，，，，，设计性能优劣影响到开关柜的整体性能。。。。

凭证质量功效睁开QFD，，，，，，触头盒的功效:绝缘屏障、触头母线支持、隔室脱离，，，，，，触头盒的功效可以集成在一起，，，，，，也可以脱离，，，，，，但主要功效是绝缘屏障，，，，，，高压一次带电主回路与接地的隔板柜体之间，，，，，，以及相间的绝缘。。。。关于母排和触头的支持，，，，，，可以在触头盒上，，，，，，也可以通过绝缘子或其它绝缘件支持，，，，，，而隔室脱离更可以通过钢板或绝缘板实现脱离。。。。要害质量特征CTQ需要知足绝缘，，，，，，动热稳固要求以及恒久运行电流下的温升要求。。。。

质料

环氧树脂，，，，，，SMC等均是触头盒的主要质料，，，，，，西欧等国家的开关柜触头盒更多的是使用DMC质料，，，，，，DMC具有更优良的耐电弧性能、阻燃性能，，，，，，变形小。。。。我们更多的是接纳环氧树脂作为触头盒的质料。。。。

参数

触头盒需要知足产品响应电压品级绝缘要求，，，，，，如40.5kV触头盒工频耐受电压1分钟95kV，，，，，，雷电攻击耐受电压185kV，，，，，，因此触头盒需要知足净距、爬距要求，，，，，，以及触头盒的壁厚需要遭受攻击耐压的要求，，，，，，当触臂进入触头盒内部后，，，，，，触臂与装置钢板之间虽然有环氧树脂绝缘，，，，，，但若是空气间隙过小，，，，，，如环氧厚度10mm，，，，，，而空气间隙只有20mm，，，，，，则凭证电容分压理论，，，，，，空气间隙电场强度凌驾正常值，，，，，，容易造成击穿；；；；同时要包管爬距的有用性，，，，，，如质料的耐电痕指数高，，，，，，则可以镌汰爬距。。。。触头盒需要遭受短时耐受电流要求，，，，，，如4秒短时耐受电流31.5kA，，，，，，峰值耐受电流80kA。。。。因此触头盒应具有一定的机械强度，，，，，，如抗弯大于8kN。。。。

屏障

上面说到触头盒需要知足耐受电压要求，，，，，，但关于40.5 kV的触头盒，，，，，，接纳将12kV 触头盒放大，，，，，，单靠环氧树脂是不敷的了，，，，，，装置钢板与触臂之间的距离过小，，，，，，电场强度很高，，，，，，触臂和装置板之间会放电击穿，，，，，，空气距离拉大对改善绝缘，，，，，，降低电场强度有限，，，，，，小型化不允许空气间距过大，，，，，，因此增添金属或半导体质料的屏障网，，，，，，触头盒内侧，，，，，，圆环屏障网加高压，，，，，，外侧屏障网接地，，，，，，相互呼应的圆环在触臂和接地钢板之间形成电容，，，，，，环氧树脂作为电容介质，，，，，，可以吸收很高的电压，，，，，，可以大大的提高触头盒的绝缘耐受水平。。。。

温升

透风设计，，，，，，由于断路器一次梅花动触头插入到触头盒内部的静触头上，，，，，，关闭在狭窄空间内，，，，，，气流循环难题，，，，，，热量不易散发出去，，，，，，往往是中置柜温升最高的地方，，，，，，特殊是上部梅花触头的B相，，，，，，热量被周围发热部件困绕，，，，，，下部气流上行，，，，，，因此热量累积。。。。解决要领就是透风，，，，，，触头盒需要具有透风设计，，，，，，下部或上部设透风孔，，，，，，可以有用的带走热量，，，，，，关于隔室间IP品级，，，，，，只要开孔小于12即可，，，，，，有人担心内部电弧故障时会导致其它隔室受损，，，，，，着实开不开孔影响不大，，，，，，内部电弧故障瞬间会导致所有隔板变形，，，，，，有没有触头盒的孔都会对其它隔室造成一定的烧黑及灰尘，，，，，，但不会造成大的破损，，，，，，不会造成整个开关柜报废，，，，，，但关于温升来说，，，，，，有没有孔则完全差别，，，，，，对流是有用的降低温升的要领。。。。
