为什么一样平常情形下宜接纳Dyn11接线的变压器?
2022-10-11 09:35:16
问鼎国际电气
为什么一样平常情形下宜接纳Dyn11接线的变压器?

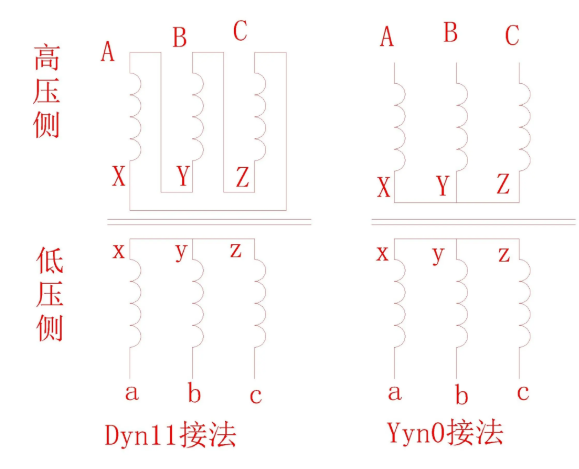

6～10kV电力变压器在其低压（400V）侧为三相四线制系统时， ，，其接线组别有Dyn11（即△/Y0-11）和Yyn0（即Y/Y0-12）两种。。。。。。
我国已往险些全接纳Yyn0联络变压器， ，，但现在国际上大大都国家的这类变压器均接纳Dyn11接线。。。。。。究其缘故原由， ，，是由于变压器接纳Dyn11接线较之接纳Yyn0接线有以下优点∶
（1）Dyn11接线变压器的3n次（n为正整数）谐波励磁电流在其D接线的一次绕组内形成环流， ，，不致注入公共的高压电网中去， ，，这比一次绕组接成Y接线的Yyn0接线的变压器更有利于抑制高次谐波电流。。。。。。
（2）Dyn11接线变压器的零序阻抗比Yyn0接线变压器小得多， ，，从而更有利于切除低压单相接地的短路故障。。。。。。
（3）Dyn11接线变压器遭受单相不平衡负荷的能力远比Yyn0接线变压器高得多。。。。。。Yyn0接线变压器的中性线电流一样平常划定不得凌驾其低压绕组额定电流的25%， ，，而Dyn11接线变压器的中性线电流可允许凌驾低压绕组额定电流的75%。。。。。。
因此， ，，GB50052—2009《供配电系统设计规范》中划定∶
（1）在TN及TT系统接地形式的低压电网中， ，，宜选用Dyn11接线组别的三相变压器作为配电变压器。。。。。。
（2）在系统接地形式为TN及TT的低压电网中， ，，中选用Yyn0接线组别的三相变压器时， ，，其由单相不平衡负荷引起的中性线电流不得凌驾低压绕组额定电流的25%， ，，且其一相的电流在满载时不得凌驾额定电流值。。。。。。
由此可见， ，，除三相负荷基本平衡的变压器可接纳Yyn0接线外， ，，一样平常（特殊是单相不平衡负荷较量突出的场合）宜接纳Dyn11接线的变压器。。。。。。
