气相色谱剖析仪指示为零故障案例分享-重庆问鼎国际
气相色谱剖析仪指示为零故障案例分享-重庆问鼎国际
净化31剖析小屋气相色谱剖析仪（31AI-791～793）指示为零
一：故障种别： 气相色谱剖析仪指示为零
二：仪表类型： 气相色谱剖析仪
三：厂家型号： 问鼎国际-KWZK-SPY80
四：使用工况先容：
净化31剖析小屋气相色谱剖析仪（31AI-791～793）主要用于丈量冷箱出口吻体中CO、CH4、H2的含量，，，，，，在线实时监测冷箱出口CO气体的纯度，，，，，，为工艺调解工况、控制指标提供主要参考。。
五：故障征象形貌：
净化31剖析小屋气相色谱剖析仪（31AI-791～793）指示数值随周期做样逐步下降，，，，，，直至丈量数值为零后，，，，，，不再转变。。
六：处置惩罚前清静辨识及步伐：
1、作业前先将作业工具准备齐全，，，，，，并治理好相关票证，，，，，，联系工艺职员做到清静交出，，，，，，并确认已清静交出；；；；；；
2、作业时电源柜断电后，，，，，，悬挂上：“有人事情，，，，，，榨取合闸”的警示牌；；；；；；
3、做好危害辨识，，，，，，工况管路中主要含有高纯度的CO气体，，，，，，携带好便携式报警仪，，，，，，避免泄露导致职员中毒，，，，，，并穿待好相关的劳保用品；；；；；；
4、进入剖析小屋前注重透风，，，，，，视察小屋内有毒可燃气体报警仪是否泛起报警；；；；；；
5、作业时，，，，，，需两人偕行，，，，，，专人监护。。
七：故障缘故原由剖析及判断思绪：
1、工艺取样根部阀的旋钮是否未旋至翻开位置或梗塞损坏，，，，，，导致无样气流过；；；；；；
2、前级处置惩罚箱和预处置惩罚箱样气阻止阀的旋钮是否未旋至翻开位置或梗塞损坏，，，，，，导致无样气流过；；；；；；
3、前级处置惩罚箱和预处置惩罚箱减压阀的压力表指针是否指示在0.2～0.3MPa处，，，，，，是否因减压阀调理压力较低或损坏导致压力过低，，，，，，无样气流过；；；；；；
4、前级处置惩罚箱的T型过滤器是否梗塞或损坏，，，，，，导致无样气流过；；；；；；
5、审查预处置惩罚箱样气流量计的转子是否在满量程的1/3～2/3处，，，，，，是否因流量计未翻开或损坏导致无样气流过；；；；；；
6、审查预处置惩罚箱的样气流量计的转子是否在周期性上下浮动，，，，，，是否因卡套拨动开关阀损坏导致无样气流过；；；；；；
7、审查H2和N2载气瓶上的减压阀压力表指针是否为零，，，，，，是否因载气压力过低导致色谱剖析仪报警停运；；；；；；
8、审查色谱剖析仪的报警灯是否亮灯，，，，，，并审查相关报警信息；；；；；；
9、审查色谱剖析仪的谱图中各组份的图形波峰是否爆发偏移，，，，，，不在门时间的最先和竣事时间规模内，，，，，，导致无法正常丈量图形的峰面积；；；；；；
10、剖析仪内部采样阀是否损坏，，，，，，导致无法正常采样；；；；；；
11、剖析仪内部色谱柱是否失效或损坏，，，，，，导致样气各组份无法正常疏散析出；；；；；；
12、剖析仪内部检测器是否损坏，，，，，，导致剖析仪无法正常检测样气中的各组份。。
八：故障有用处置惩罚步伐：

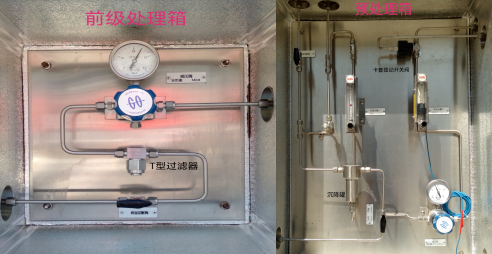

1、翻开前级处置惩罚箱和预处置惩罚箱，，，，，，检查压力调理器、T型过滤器、根部阀、阻止阀、卡套拨动开关阀等均处于正常状态，，，，，，样气流量计也有流量，，，，，，且在正惯例模内（转子处于满量程的1/3～2/3处）；；；；；；
2、审查H2和N2载气瓶压力表的压力较为充裕（减压阀的压力均高于3MPa）；；；；；；
3、审查色谱剖析仪的报警灯并未亮灯；；；；；；
4、审查色谱剖析仪的谱图中各组份的图形均无波峰，，，，，，且审查近一再有丈量数值时的历史谱图并未发明波峰爆发偏移；；；；；；
5、起源嫌疑是色谱剖析仪内部的采样阀、色谱柱或检测器有问题，，，，，，需停运并翻开色谱剖析仪色谱柱室检查内部部件，，，，，，按正常停表流程停表，，，，，，先关闭预处置惩罚箱的样气阻止阀，，，，，，待色谱剖析仪做几个周期的样后将其停运，，，，，，再关闭检测器、恒温加热器及氢限制阀，，，，，，还需关闭载气阻止阀后，，，，，，再断开色谱剖析仪的电源。。待温度稍降后，，，，，，翻开色谱剖析仪的色谱柱室柜门；；；；；；
6、使用便携式报警仪检测色谱剖析仪电气室CO气体的含量，，，，，，便携式报警仪并未泛起报警，，，，，，但为预防气路管线仍有剩余的有毒气体导致磨练职员中毒，，，，，，拆检的全历程，，，，，，一直把便携式气体报警仪安排在色谱剖析仪的色谱柱室内；；；；；；
7、审查剖析仪内部气路各毗连处均无松动脱落的情形；；；；；；

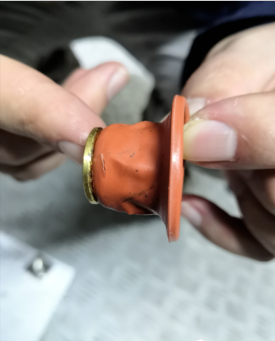

8、逐步拆开主采样阀，，，，，，先松开与其相毗连的管线中心讨论，，，，，，再松开背板的牢靠螺丝，，，，，，将采样阀取下举行拆检，，，，，，发明主采样阀的膜片被异物划破损坏，，，，，，经检查发明为阀内金属齿轮转动时爆发的金属屑，，，，，，在阀频仍开关时，，，，，，金属屑与橡胶质的膜片摩擦，，，，，，长时间使用中使膜片穿孔，，，，，，穿孔后的膜片无法遭受气压推动阀杆行动，，，，，，使主采样阀无法正常采样。。按上述办法依次拆检CO采样阀、H2采样阀、CH4采样阀均无异常情形。。且审查色谱柱和检测器均无显着的异常情形，，，，，，起源判断是主采样阀的膜片损坏，，，，，，导致无法正常采样，，，，，，进而影响色谱剖析仪的正常丈量，，，，，，泛起丈量值为零的情形；；；；；；
9、因暂无备件替换，，，，，，而此台色谱剖析仪又较为主要，，，，，，暂将样气中含量较低的H2组份的H2采样阀膜片替换至主采样阀使用，，，，，，待备件到货后再替换H2采样阀的膜片。。将H2采样阀的膜片替换至主采样阀后，，，，，，把所有的采样阀回复并装置至原始位置；；；；；；
10、检查色谱剖析仪内部各毗连处均无松动脱落情形且无异物遗留后，，，，，，将色谱柱室柜门关紧;
11、给色谱剖析仪送电，，，，，，中剖析仪吹扫电气室后，，，，，，翻开恒温加热器，，，，，，加热恒温箱4-8小时；；；；；；
12、待加热竣事后，，，，，，更改用户级别，，，，，，重新加载运行数据，，，，，，审查无报警信息，，，，，，且恒温箱温度稳固在65℃后，，，，，，翻开检测器。。再依次翻开载气阻止阀和氢限制阀；；；；；；
13、将对应的标气瓶接好，，，，，，将标气/样气切换阀旋至标气流路位置，，，，，，翻开样气流量计，，，，，，调解标气流量；；；；；；
14、点击运行键运行色谱剖析仪，，，，，，做样几个周期后，，，，，，除采样阀膜片损坏的H2组份外，，，，，，其它两个组份（CO、CH4）的谱图和丈量数值逐步趋于稳固和正常；；；；；；
15、翻开样气阻止阀，，，，，，视察旁路流量计中的样气无带水和含异物的情形后，，，，，，将标气/样气切换阀旋至样气流路位置，，，，，，翻开样气流量计，，，，，，调解样气流量，，，，，，视察做样几个周期未泛起异常情形且丈量数据准确；；；；；；
16、将标气瓶拆回小屋安排好，，，，，，整理磨练垃圾后，，，，，，到主控室与主控工艺职员交接清晰色谱剖析仪的情形，，，，，，并完结事情票。。
九：故障提防步伐：
1、巡检和投表时注重审查预处置惩罚箱的样气情形，，，，，，避免水或异物进表；；；；；；
2、拆表磨练时，，，，，，注重避免异物进流路管线和部件（采样阀）；；；；；；
3、按期检查采样阀内部情形，，，，，，避免阀内金属齿轮转动时爆发金属屑或其他异物未实时整理，，，，，，导致采样阀膜片损坏，，，，，，无法正常事情。。如大修时代可举行拆检。。
十：故障处置惩罚履历谈：
1、拆表磨练时代，，，，，，停表和投表时要严酷凭证准确的流程举行，，，，，，避免不当操作损坏剖析仪的部件，，，，，，导致无法正常事情；；；；；；
2、拆卸任何流路管线和部件前，，，，，，需提前照相做好纪录，，，，，，避免回装时泛起过失，，，，，，造成损伤或无法实现正常功效；；；；；；
3、拆检采样阀时，，，，，，优先选择松开与采样阀毗连受线中心的讨论。。若松开采样阀与毗连受线的讨论，，，，，，采样阀的切换气路元件易掉出，，，，，，得提前做好纪录，，，，，，不然回复较为贫困，，，，，，不建议拆卸；；；；；；
4、拆检采样阀的情形只管清洁整齐，，，，，，避免有异物进入采样阀内部，，，，，，并残留下来，，，，，，极易损坏膜片和其它构件。。在组装前需确认吹扫和整理清洁异物、水分后再举行组装回复。。
