KWZK-ZC100系列重锤式料位计使用装置说明先容
KWZK-ZC100系列重锤式料位计使用装置说明先容
一、 概述
KWZK-ZC100系列重锤式料位计可用来丈量粉状、颗粒状及块状固体物料料仓的料位，，，使用户可靠地掌握料仓中的料位高度。。料位计由一次表传感器及控制显示仪组成，，，传感器的设计吸收了海内外同类产品的优点，，，其奇异的结构与传动方法使以往许多其它形式的重锤式料位计经常泛起的问题都得以战胜，，，做到运行可靠、维护量小、应用面广。。

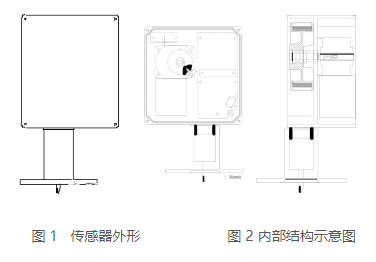

（见图1、2）
数显控制仪接纳WHQ-F系列CPU，，，由程序控制传感器的整个探测历程的行动并检测其信号，，，举行盘算，，，在面板上的显示窗口显示料位数字，，，并有响应的4-20mA（不需要外接24V）模拟电流信号输出，，，丈量可准时自动举行，，，也可手动丈量或由上位盘算机控制。。本料位计现场表(一次表)可分为二种规格：0~40 米、0~100 米。。
二、主要手艺指标
1. 一次表传感器（重量约7.5kg,装置在仓顶合适位置）
丈量规模：0~100米（特殊可协商）；；丈量精度：±0.5％
重复性：±0.5％；；区分率：±1cm；；探测速率：0.15m/s
丈量带：304不锈钢钢带或304不锈钢衬F46钢丝绳
重 锤 重 量：1.5kg；；电机停转力矩：5N.m
功 耗：运行时 45W（与电机选配有关）；；情形温度：-40℃~+60℃
显示：全中文触摸屏；；电流输出：有源 4~20mA（不需要外加24V）
电流输出信号精度：±0.5％；；准时时间：10~9999分钟（或按用户要求定）
与一次表传感器最大距离：500m；；数显控制仪重量：0.5kg
数显控制仪形状尺寸： 宽110×高110×长120（mm）
数显控制仪开孔尺寸： 宽111×高111×长130（mm）
（可安排仓顶也可安排在控制室）
三、事情原理
装置在料仓顶部的料位计传感器的探测历程由数显控制仪发出的信号控制。。传感器由可逆电机、绕线盘、迅速杠杆等组成。。（见图2）
当传感器接到探测下令时：电机正转，，，经减速机发动齿轮轴和线筒转动，，，使钢丝绳下放，，，发动重锤由仓顶下降。。当重锤降至料面时被料面托起而失重，，，检测带松驰，，，迅速杠杆行动使微动开关接触，，，控制显示器获得该信号连忙发出电机反转下令，，，重锤上升返回，，，直到检测挡片碰上到顶开关，，，电机停转，，，锤头回到仓顶原始位置，，，完成一次探测历程。。在此历程中数显控制仪通过检测脉冲信号的数目盘算出重锤从仓底到料面间的距离，，，在面板举行数字显示，，，并在后面板端子上输出4~20mA 电流。。(不需外加24V)
四、装置和接线
1.一次表传感器的装置
（1）在仓顶选择装置料位计的合适位置：
丈量点的选择应避开进料口及下料口，，，并尽可能选择在装料及卸料历程中均近似于等高丈量的位置。。在圆顶的水泥、粉煤灰仓上，，，应选择远离吹灰管、与吹灰管不在一条直线上、距仓顶圆心距离为半径的2/3 处作为装置位置。。在电厂煤粉仓上，，，为了与原手摇探锤数据更好的比照，，，应该选择与原手摇探锤距离较近的位置。。要求丈量点下方无铁架等杂物，，，以免防碍丈量。。

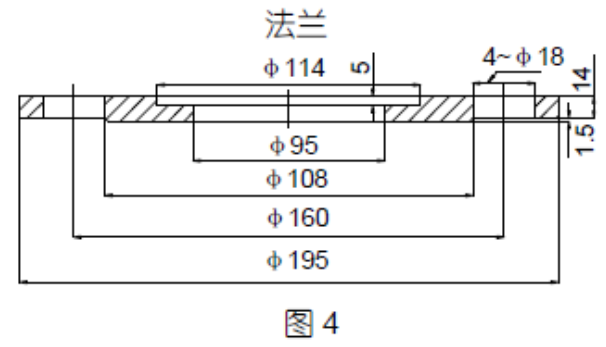

（2）准备法兰、钢管及钢板（见图4）
约300X500mm 铁皮仓顶不必此板，，，水泥仓顶应准备此板。。在铁板上开孔，，，孔径=铁管外径δ=8-10mm。。如料仓为露天，，，需要加防霜罩，，，以是L要求牢靠到仓顶后高度为100mm左右，，，如在有衡宇的条件下，，，可加长至300~400mm。。
2.数显控制仪的接线（特殊注重）
首先要认真校线，，，按图接线。。毗连电缆为3芯×1mm（电机线)和４芯×１mm(信号线，，，一定要屏障线）.
一次表与数显控制仪毗连线一定要用两股线，，，决不允许7根线为一股，，，线号一定要对应,19#,18#,17#,16#的4芯屏障线一端接地一端悬空，，，13＃,14#，，，15#,3芯电缆为电机线。。19#,18#,17#,16#为一根，，，13＃,14#，，，15#为一根（13＃,14#，，，15#三根线为电机正反转线，，，一定和二次表的4芯屏障线脱离，，，严禁一股线不然会爆发滋扰，，，严重影响仪表的正常事情，，，另外也不许接错，，，会造成大过失，，，使二次表烧坏），，，如19#,18#,17#,16#,13＃,14#，，，15#束成一股，，，则仪表将不可正常事情。。
3.装置调试注重事项（注重）
如用户装置使用前需自行测试，，，一次表与数显控制仪接线完成并确认接线无误后，，，必需将一次表水平（锤头向下）安排，，， 然后给数显控制仪供电，，，供电后仪表会有一次自检历程，，，如自检历程无显示过失报警则仪表可正常事情。。

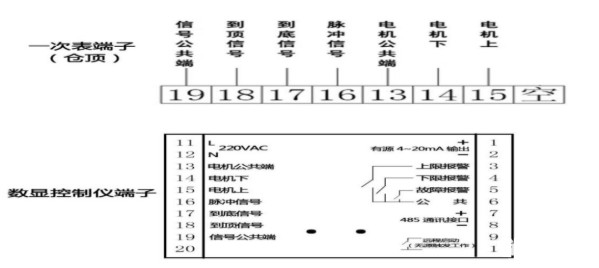

现场数显控制仪端子说明
端子11/12：数显控制仪电源，，，AC220V；；
端子13：电机公共端，，，毗连一次表13号端子；；
端子14：电机下，，，毗连一次表14号端子；；
端子15：电机上，，，毗连一次表15号端子；；
端子16 : 脉冲信号，，，毗连一次表16号端子；；
端子17：到低信号，，，毗连一次表17号端子；；
端子18：到顶信号，，，毗连一次表18号端子；；
端子19 : 信号公共端，，，毗连一次表19号端子；；
端子3/6：上限报警点，，，无源开点，，，料位凌驾上限设置闭合；；
端子4/6：下限报警点，，，无源开点，，，料位低于下限设置闭合；；
端子5/6：为故障报警输出，，，设置�？？？？？�，，，当仪表爆发故障时输出闭合报警信号；；
端子1/2：模拟量输出无源4-20mA，，，1为+，，，2为-，，，不需要外部24V电源；；
端子7/8：为485通讯接口，，，7为+，，，8为-；；
端子9/10：远程丈量触发，，，为无源点输入，，，每次闭合输入不小于1秒，，，可以触发料位计做一次丈量；；
五、界面说明：
1、【参数】按键可进入参数设置界面凭证提醒举行响应参数设置
（【自动】状态下不可举行参数设置需调至【手动】状态举行参数设置）；；
2、【手动】/【自动】按键可举行自由切换；；
3、 上限报警料位，，，单位米，，，要求不大于量程；；
4、下限报警料位，，，单位米，，，要求不大于上限料位设置；；
5、量程设置，，，凭证仓顶一次表锤头底部到仓底的现实笔直距离设置
（*数显控制仪量程设置不得大于订货量程，，，不然会泛起严重效果*）
6、【启动】按键，，，每按一次，，，料位计会做一次丈量，，，不得频仍启动。。
7、自动检测时间设置，，，距离要求不小于10分钟；；
8、料位显示，，，显示料仓的料位高度；；
9、重锤位置显示，，，显示重锤从上至下的位置高度；；
10、状态显示，，，显示仪表运行状态；；

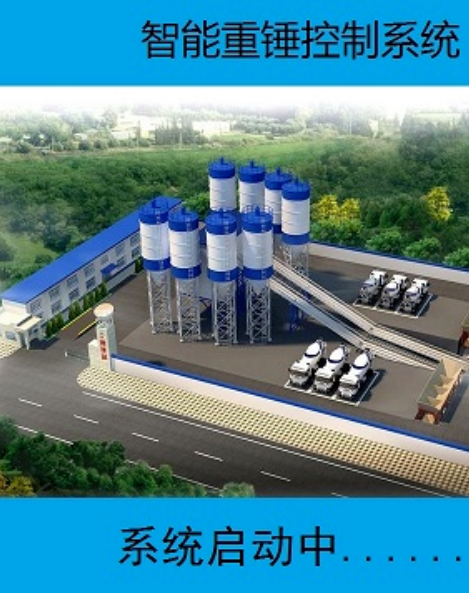

11、开机界面
上电后系统对重锤系统举行检测，，，无故障后进入主界面。。若是重锤有故障，，，下方会泛起手动进入按键。。按下后进入《端口测试》界面，，，测试输入输出端口。。

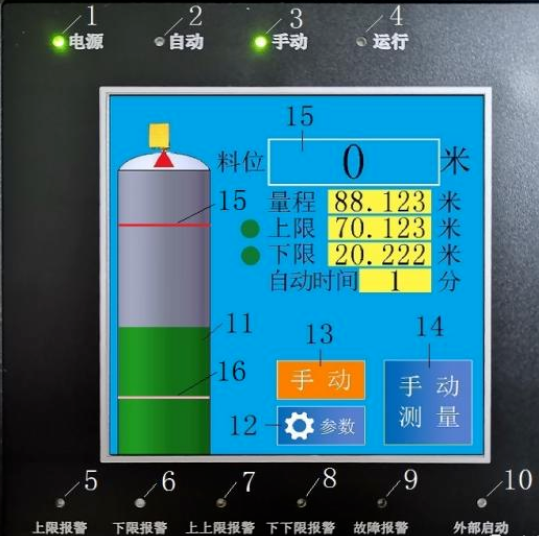

12、主界面
1:电源指示灯
2:自动指示灯，，，在自动状态下，，，按《自动时间》距离去自动丈量物料高度。。
3:手动指示灯，，，在手动状态下，，，只有按《手动丈量》才会丈量一次物料高度。。
4:运行指示灯，，，只有在丈量时灯亮。。
5:上限报警指示灯
6:下限报警指示灯
7:上上限报警指示灯
8:下下限报警指示灯
9:故障报警指示灯
10:外部启动指示灯，，，当外部启动时灯亮，，，丈量后灯灭。。
11:罐内高度指示图
12:《参数》按键，，，进入参数界面。。
13:《手动.自动》转换按键，，，显示在手动状态下，，，只有按《手动丈量》才会丈量一次物料高度，，，按一次后显示进入自动状态，，，按《自动时间》距离去自动丈量物料高度。。
14：《手动丈量》按键，，，按下后丈量一次物料高度。。
15:上限报警线，，，显示上限报警在罐上的位置。。
16:下限报警线，，，显示下限报警在罐上的位置。。

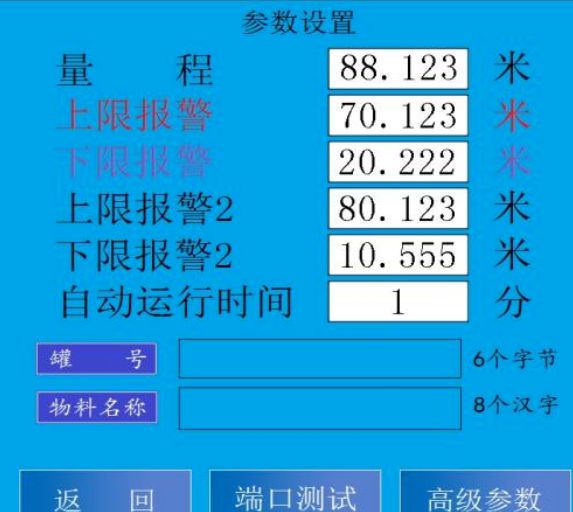

13、参数设置界面
量程: 设置罐内总高度,设置规模（0.001米－99.999米）。。
设置要领：按下要改的数据后泛起数字键盘
输入参数后按《Enter》退出，，，按《Esc》键退出但参数不会改变。。
按键删除一位数据。。
上限报警参数：物料高于上限报警时报警，，，设置规模（0.001米－99.999米），，，设置要领同上。。
下限报警参数：物料低于下限报警时报警,设置规模（0.001米－99.999米），，，设置要领同上。。
上限报警2参数：物料高于上限报警2时,上上限报警输出，，，设置规模（0.001米－99.999米），，，设置要领同上。。
下限报警2参数：物料低于下限报警2时,下下限报警输出,设置规模（0.001米－99.999米），，，设置要领同上。。
自动运行时间：在自动状态下每次启动的距离时间，，，设置规模（1分钟－9999分钟），，，设置要领同上。。
罐号：可以设置丈量罐的编号，，，设置完后可在主界面罐上显示出来。。

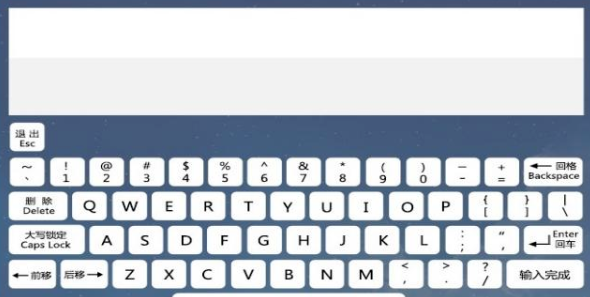

按下后出来全键盘输入完后按《输入完成》退出，，，（支持数字，，，英文字母巨细写，，，符号）
物料名称：可以设置罐内介质的名称，，，设置完后，，，在主界面上罐上可以显示出来，，，按下后调出全键盘，，，使用全拼输入法，，，输入完后按《输入完成》退出，，，（支持汉字，，，大写英文字母，，，数字，，，符号）。。

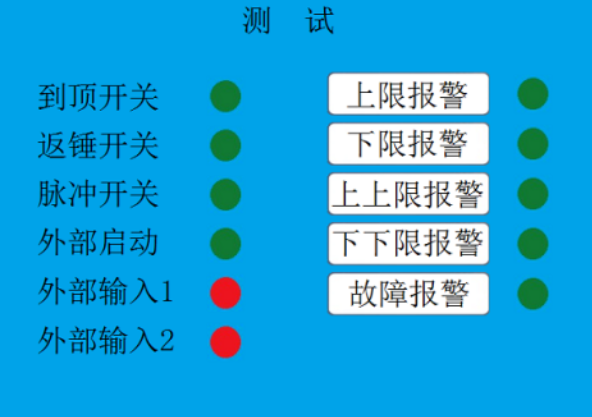

14、端口测试界面
测试界面
输入输出端口测试，，，输入端口有用亮绿灯，，，无效亮红灯。。
《上限报警》《下限报警》《上上限报警》《下下限报警》《故障报警》按键，，，测试输出端口,按下后输出端口和面板指示灯爆发转变。。

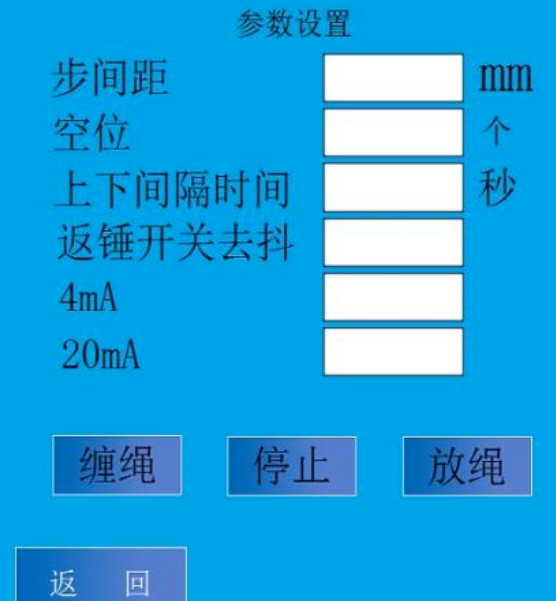

15、高级参数界面
设置重锤控制参数
步间距：一脉冲与另一个脉冲的距离。。设置规模（0.00米－99.99米）
空位：空位是设置重锤的无效脉冲，，，盘算物料高度的时会减去空位脉冲。。设置规模（0.00个－999个）
上下距离时间：重锤向下，，，遇到物料后，，，走（上下距离时间）延时后向上返锤。。参数可以设为零。。设为零后，，，遇到物料后直接向上。。设置规模（0秒－99秒）
返锤开关去抖：此参数设置检测返锤开关的次数。。设置数值越大，，，检测次数越多，，，同时用时间越长。。设置规模（0－250）
4mA: 设置4mA对应的DA值
20mA: 设置20mA对应的DA值
缠绳：《缠绳》按键，，，重锤缠绳，，，当到顶开关有用后阻止。。按《阻止》按键也可以阻止。。
阻止：《阻止》按键，，，电机阻止。。
放绳：《放绳》按键，，，重锤放绳，，，不检测任何开关，，，只有按阻止键后阻止。。

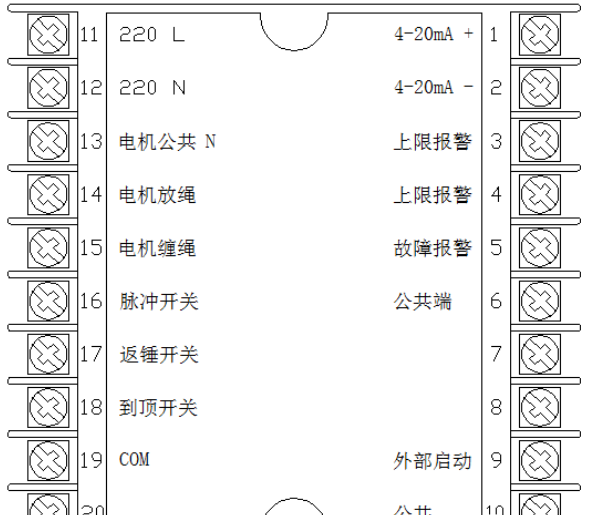

16、接线端子说明
