导 读
变压器噪声是由本体结构设计、选型结构、装置、使用历程中，，，，，，变压器本体及冷却系统爆发的不规则、间歇、一连或随机引起的机械噪声及空气噪声总和。。。。变压器所爆发的噪声普遍影响住宅小区、商业中心、轻站、机场、厂矿、企业、医院、学校等场合。。。。
爆发缘故原由
详细来说，，，，，，变压器噪声共有三个声源，，，，，，一是铁心，，，，，，二是绕组，，，，，，三是冷却器，，，，，，即空载、负载和冷却系统引起噪声之和。。。。铁心爆发噪声缘故原由是组成铁心硅钢片交变磁场作用下，，，，，，会爆发细小转变即磁致伸缩，，，，，，磁致伸缩使铁心随励磁频率转变做周期性振动，，，，，，铁心磁致伸缩变形和绕组、油箱及磁屏障内电磁力所引起。。。。
绕组爆发振动缘故原由是电流绕组中爆发电磁力，，，，，，漏磁场也能使结构件爆发振动。。。。电磁噪声爆发缘故原由是磁场诱发铁心叠片沿纵向振动爆发噪声，，，，，，该振动幅值与铁心叠片中磁通密度及铁心材质磁性能有关，，，，，，而与负载电流关系不大。。。。电磁力(和振动幅值)与电流平方成正比，，，，，，而发射声功率与振动幅值平方成正比。。。。
听声辩优劣
户外配电变压器在正常运行或泛起故障时会发出差别的声响。。。。若是能通过判断变压器内发出的声音就能判断变压器的运行情形，，，，，，这样省时又省力，，，，，，今天小编就给各人分享“听声辩优劣”。。。。
正常运行的声响
“嗡嗡”的匀称电磁声
说明变压器是正常运行的，，，，，，电流通过铁心爆发交变磁通，，，，，，就会发出“嗡嗡”的匀称电磁声，，，，，，音响的强弱正比于负荷电流的巨细。。。。
非正常运行的声响
“吱吱”声
分为两种情形：
（1）当分接开关调压之后，，，，，，响声加重，，，，，，以双臂电桥测试其直流电阻值，，，，，，均凌驾出厂原始数据的2%，，，，，，属接触不良，，，，，，系触头有污垢而引起的。。。。
处置惩罚要领：旋开分接开关的风雨罩，，，，，，卸下锁紧螺丝，，，，，，用搬手把分接开关的轴左右往复旋转10～15次，，，，，，即可消除这种征象，，，，，，修后连忙装配还原。。。。
（2）终端杆引至跌落式熔断器的引下线接纳裸铝或裸铜绞线，，，，，，但张力不敷，，，，，，再加上瓷瓶扎线松驰所致。。。。在黄昏和黎明时可见小火花发出“吱吱”声，，，，，，这与变压器内部发出的“吱吱”声有显着区别。。。。
处置惩罚要领：使用节沐日安排停电磨练，，，，，，将故障扫除。。。。
“噼啪”的响亮击铁声
这是高压瓷套管引线，，，，，，通过空气对变压器外壳的放电声，，，，，，是变压器油箱上部缺油所致。。。。
处置惩罚要领：用清洁干燥的漏斗从注油器孔插入油枕里，，，，，，加入经试验及格的同号变压器油(不可混油使用)，，，，，，补油量加至油面线温度+20℃为宜，，，，，，然后上好注油器。。。。不然，，，，，，油受热膨胀会爆发溢油征象。。。。如条件允许，，，，，，应接纳真空注油法以扫除线圈中的气泡。。。。
“知啦”如磁铁吸动小垫片的响声
发出这类声响，，，，，，而变压器的监视装置、电压表、电流表、温度计的指示值均属正常。。。。这往往由于新组装或吊芯磨练时的疏忽大意，，，，，，没将螺钉或铁垫上紧或掉入小号铁质部件，，，，，，在电磁力作用下所致。。。。
处置惩罚要领：待变压器吊芯磨练时加以扫除。。。。
似蛙鸣的“唧哇唧哇”声
当起风、时通时断、接触时爆发弧光和火花，，，，，，但声响不均，，，，，，时强时弱，，，，，，系经导线转达至变压器内发出之声。。。。�？？？？膳浜系缪贡淼闹甘局稻傩信卸�，，，，，，若B相缺电，，，，，，则电压大致为：u1-2=230V，，，，，，u1-3=400V u2-3=230V，，，，，，u1-0=230V u2-0=0V，，，，，，u3-0=230V
处置惩罚要领：连忙安排停电磨练。。。。一样平常爆发在高压倾轧线路上，，，，，，如导线与隔脱离关的毗连、耐张段内的讨论、跌落式熔断器的接触点以及丁字形讨论泛起断线、松动，，，，，，导致氧化、过热。。。。待故障扫除后，，，，，，才允许投入运行。。。。
微弱的嘶啼声
在变压器的容量较小时(100kVA以下)，，，，，，受个体电器装备的起动电流攻击，，，，，，例如，，，，，，26kW直流弧焊机的起弧，，，，，，又如22kW250kg空气锤的驱动等，，，，，，经导线转达至变压器内而发出的微弱嘶啼声。。。。
处置惩罚要领：如� ；；ぁ⒓嗍幼爸�，，，，，，以及其他电器元件无异常预兆，，，，，，这应属正常征象。。。。
“虎啸”声
当低压线路短路时，，，，，，会导致短路电流突然激增而造成这种“虎啸”声。。。。
处置惩罚要领：变压器本体的检查与测试，，，，，，从外观检查着手，，，，，，拜见“声响削弱”的处置惩罚要领。。。。
“咕嘟咕嘟”像烧开水的欢喜声
变压器线圈爆发层间或匝间短路，，，，，，短路电流骤增，，，，，，或铁心爆发强热，，，，，，导致起火燃烧，，，，，，致使绝缘物被烧环，，，，，，爆发喷油，，，，，，冒烟起火。。。。
处置惩罚要领：先断开低压负荷开关，，，，，，使变压器处于空载状态下，，，，，，然后切断高压电源，，，，，，断开跌落式熔断器。。。。扫除运行系统，，，，，，安排吊芯大修。。。。
特殊噪声
由于负载和周围情形温度的转变，，，，，，使油枕的油面线爆发转变，，，，，，因此，，，，，，水蒸气陪同空气一并被吸入油枕内，，，，，，凝成水珠，，，，，，促使内部氧化生锈，，，，，，随着积累水平加剧，，，，，，会落到油枕的下部。。。。铁锈通过油枕与油盖的连通管，，，，，，群集在部分轭铁上，，，，，，从而在电磁力的作用下爆发振动，，，，，，发出特殊噪声。。。。这还会导致变压器运行油机械杂质增多，，，，，，使油质恶化。。。。
处置惩罚要领：油枕与集泥器的清洁是同时举行的，，，，，，应凭证变压器的负荷情形，，，，，，温升状态来决议 。。。。使用履历证实，，，，，，两年清洁一次为好。。。。
检测标准
《中华人民共和国情形噪声污染防治法》第61条划定，，，，，，受到情形噪声污染危害的单位和小我私家，，，，，，有权要求侵占人扫除危害 ；；造成损失的，，，，，，依法赔偿损失。。。。
国家《住宅设计规范》中划定：住宅修建中不宜安排锅炉、变压器及其它有噪声振动源等装备用房。。。。如受条件限制需要安排时，，，，，，应切合现行的修建防火、修建隔声及相关规范的划定。。。。而《民用修建隔声设计规范》划定：条件允许时，，，，，，易将噪声源设置在地下，，，，，，但不宜比邻主题修建或设在主体修建下。。。。如不可阻止时，，，，，，必需接纳可靠的隔振、隔声步伐。。。。
在2008年我国情形� ；；げ啃嫉那恐票曜肌禛B 3096-2008 声情形质量标准》中划定声情形按区域的使用功效特点和情形质量要求，，，，，，声情形功效区分为以下五种类型：
种种声情形功效区适用表1划定的情形噪声等效声级限值。。。。

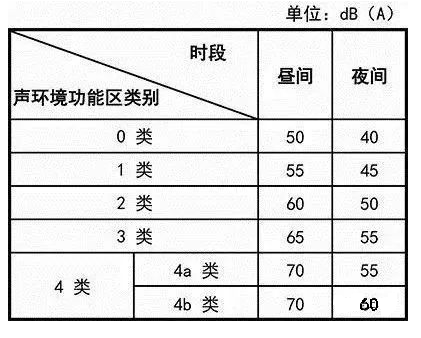

图片表1 种种声情形功效区情形噪声等效声级限值
种种声情形功效区夜间突发噪声，，，，，，其最高声级凌驾情形噪声限值的幅度不得高于15dB（A）。。。。
另外，，，，，，环保部于2008年10月1日实验的《GB22337-2008 社会生涯情形噪声排放标准》中对室内噪声排放限值做了更严酷的划定，，，，，，其中对结构撒播噪声的划定如下：
在社会生涯噪声排放源位于噪声敏感修建物内情形下，，，，，，噪声通过修建物结构撒播至噪声敏感修建物室内时，，，，，，噪声敏感修建物室内等效声级不得凌驾划定的限值。。。。
关于在噪声丈量时代爆发非稳态噪声（如电梯噪声、水泵噪声）的情形，，，，，，最高声级凌驾限值的幅度不得高于10dB（A）。。。。
除了环保部的两个关于噪声排放的标准外，，，，，，建设部2006年3月1日施行的强制标准《GB 50368-2005住宅修建规范》中对住宅噪声和隔声有如下划定：
住宅应在平面安排和修建结构上接纳防噪声步伐。。。。卧室、起居室在关窗状态下的白天允许噪声级为50dB(A声级)，，，，，，夜间允许噪声级为40dB(A声级)。。。。电梯不应与卧室、起居室紧邻安排。。。。受条件限制需要紧邻安排时，，，，，，必需接纳有用的隔声和减振步伐。。。。管道井、水泵房、变压器房、风机房应接纳有用的隔声步伐，，，，，，水泵、变压器、风机应接纳减振步伐。。。。
另外，，，，，，中国城乡建设情形� ；；げ啃嫉摹禛BJ 118-1988 民用修建隔声设计规范》中3.1.1条划定住宅内卧室、书房与起居室的允许噪声级应该切合规范的限值。。。。
既然有了这么多的国家标准对变压器噪声举行规范，，，，，，为什么我们生涯周围照旧经常爆发业主与开发商间有关变压器噪声纠纷的事情呢？？？？？其中很大一部分缘故原由应该归结于修建验收的不完善。。。。我们可以从修建验收备案内里发明，，，，，，许多修建的验收证实验收的只是施工部分，，，，，，一些验收证实的备注内里明确说明供水供电不在验收之列。。。。正是由于修建施工和验收中保存某些不规范、不完善的地方，，，，，，才会引起交房后的变压器噪声纠纷。。。。
在英国标准 BS 661(与声学有关的名词术语)中，，，，，，已经用标准界说对噪声的主观性举行了强调。。。。即关于噪声的吸收者而言，，，，，，噪声是令人生厌的。。。。因此，，，，，，可以容易明确为什么人们在舞会上感应音乐和喧闹是一种享受，，，，，，而当人想入睡时，，，，，，纵然同样的声音也会感应是一种滋扰和懊恼。。。。变压器噪声不但是一连的，，，，，，并且绝大部分是属于中等音频，，，，，，对人的听觉危害是最小的，，，，，，不保存固有的有害性，，，，，，这意味着变压器噪声引起人们的懊恼水平或许与变压器的视在音量有关，，，，，，解决这一问题的最好步伐是确定种种型式和规格的变压器所发出的视在响度。。。。
解决要领
运行中变压器的噪声通常是指变压器的本体噪声和冷却装置噪声合成的噪声。。。。因此，，，，，，为了降低变压器的噪声，，，，，，也应从这两个方面来接纳有用的手艺步伐。。。。现在，，，，，，海内变压器噪声检测机构有清华大学修建物理实验室。。。。
一方面，，，，，，对变压器的本体噪声，，，，，，可通过减小铁心的振动和降低噪声的发散能力来控制 ；；也可通过减振及隔声、吸声等步伐，，，，，，使噪声在撒播途径中得以衰减。。。。
另一方面，，，，，，对冷却系统的噪声加以控制，，，，，，使其噪声靠近或低于本体噪声水平，，，，，，也能有用降低变压器噪声。。。。
一:降低变压器本体噪声
铁心接纳的手艺步伐
1：选用磁致伸缩ε小的优质硅钢片优质硅钢片提高了却晶方位的完整度，，，，，，特殊涂层增添了其抗张力，，，，，，从而降低了其磁致伸缩ε。。。。在磁通密度为1.5T时，，，，，，高晶粒取向硅钢片的磁致伸缩ε只有一样平常硅钢片的60%。。。。因此，，，，，，在相同磁密下，，，，，，优质硅钢片的磁致伸缩ε较小，，，，，，爆发的振动也响应较小，，，，，，噪声可降低2~4dB(A)。。。。
2：降低铁心的磁通密度B 铁心的额定事情磁密B通常取决于噪声及空载消耗的要求值。。。。试验效果批注，，，，，，额定磁密B在1.5~1.8T规模内，，，，，，磁密每降低0.1T，，，，，，铁心的噪声可降低2~3dB(A)。。。。磁密转变引起的噪声转变量ΔLpa可由以下公式确定：
式中：
B1、B2——划分为转变前后的事情磁密 （T）
GFe2、GFe1——对应B1、B2的铁心重量 （kg）
应注重的是，，，，，，磁密的降低不但导致变压器体积和重量的增添，，，，，，使经济指标变差，，，，，，并且会使噪声发射的外貌积增大，，，，，，从而导致变压器的声功率级增大。。。。
3：接纳全斜交织接缝的铁心结构在古板的心柱和铁轭交织接缝结构中，，，，，，磁力线在接缝处横向穿越周围的硅钢片，，，，，，会爆发涡流和磁饱和，，，，，，导致噪声和空载消耗增大。。。。而接纳全斜交织接缝，，，，，，包管了心柱和铁轭搭接，，，，，，减小了磁通畸变，，，，，，包管了铁心整体机械强度。。。。实践证实，，，，，，当磁密为1.7T时，，，，，，铁心接纳全斜交织接缝噪声能降低3~5dB(A)。。。。
4：增添铁心接缝有试验批注，，，，，，当变压器铁心由两级接缝变为三级接缝时，，，，，，其噪声可降低3~6dB(A)。。。。这是由于在两级接缝中，，，，，，对应的两个接缝间隙只跨越一层叠片，，，，，，而三级接缝则跨越两层叠片，，，，，，通过每层跨接叠片最后处的磁密降低，，，，，，故而导致噪声降低。。。。
5：增添铁心接缝有试验批注，，，，，，当变压器铁心由两级接缝变为三级接缝时，，，，，，其噪声可降低3~6dB(A)。。。。这是由于在两级接缝中，，，，，，对应的两个接缝间隙只跨越一层叠片，，，，，，而三级接缝则跨越两层叠片，，，，，，通过每层跨接叠片最后处的磁密降低，，，，，，故而导致噪声降低。。。。
6：控制铁心夹紧力有资料批注，，，，，，当铁心夹紧力在压强为0.08~0.12Mpa时，，，，，，变压器噪声最低。。。。在铁心制造历程中可通过力矩扳手合理控制夹紧力 ；；同时也可在心柱级间安排绝缘棒，，，，，，使心柱绑扎受力匀称，，，，，，避免因铁心受力不匀称而导致磁致伸缩ε增大。。。。使用以上步伐，，，，，，能降低本体噪声3~6dB(A)。。。。
7：接纳先进的加工工艺磁致伸缩ε对应力极为敏感。。。。在相同磁密条件下，，，，，，有较大应力的硅钢片与应力较小的硅钢片相比，，，，，，ε随应力的增添而急剧增大。。。。因此，，，，，，接纳先进、合理的加工步伐如：接纳自动化的横、竖剪切线，，，，，，控制硅钢片堆放高度，，，，，，不叠上铁轭，，，，，，对油道和夹件绝缘等使用的纸板举行预压密化处置惩罚等步伐都可镌汰硅钢片的应力增添，，，，，，从而降低变压器噪声。。。。
8：在铁心垫脚与箱底之间安排减振橡胶如前所述，，，，，，铁心的磁致伸缩振动划分是通过垫脚和绝缘油这两条途径传给油箱的。。。。在铁心垫脚与箱底之间安排减振橡胶，，，，，，能使器身与油箱间的刚性接触变为弹性接触。。。。从而，，，，，，阻断部分振动的转达，，，，，，减小本体噪声。。。。
油箱接纳的手艺步伐
1：增添箱壁强度，，，，，，减小箱壁振幅 为减小箱壁振幅，，，，，，必需增添油箱整体的刚性。。。。为此，，，，，，可适当增添箱壁厚度或合理安排增强筋，，，，，，控制筋间距。。。。同时，，，，，，辅以合理的焊接工艺，，，，，，减小箱壁焊接变形，，，，，，镌汰制造历程中的残留应力。。。。这样，，，，，，就能提高箱壁强度，，，，，，减小箱壁振幅，，，，，，降低噪声。。。。
2：增添油箱阻尼 可在油箱内壁设置橡胶板。。。。对有磁屏障的变压器，，，，，，可将橡胶板安排在箱壁与磁屏障之间。。。。在增强筋间焊接通俗工业钢板网，，，，，，网上涂刷2-3mm厚的阻尼质料，，，，，，这样既不影响箱壁散热，，，，，，又减小了箱壁的振动，，，，，，降低了噪声。。。。
3：在油箱底部与基础间设置减振器 在油箱底部与基础间设置减振器，，，，，，阻止箱底与基础间的刚性毗连，，，，，，使振动通过减振器爆发衰减，，，，，，以抵达降低噪声的目的。。。。通常接纳的是橡胶减振器和弹簧胶减振器。。。。
二：加隔声层降低噪声
油箱结构，，，，，，分为组合式与高效式两种。。。。组合式为：可油箱外部结构情形将隔音板做成若干件，，，，，，钢板内放吸音质料。。。。吸音质料有：岩棉、玻璃纤维等。。。。隔音壁能把变压器本体发射部分噪声反射回去 ；；当噪声穿过隔声壁时，，，，，，也能被吸收一些，，，，，，起到降低噪声作用。。。。
单件隔音板用螺栓划分牢靠油箱增强铁上，，，，，，接纳这种隔音板可降低噪声10-15dB(A)。。。。也可接纳高效隔音板，，，，，，放两个增强铁之间，，，，，，薄弹簧钢板牢靠。。。。�？？？？蛐胃郊又匚锏鹘飧咝Ц粢舭逭穸卣�，，，，，，使它振幅显着低于增强铁振幅，，，，，，有用屏障住变压器本体发出噪声，，，，，，可降低噪声5-10dB(A)。。。。
三：有源抵销消声法
接纳消声法降低噪声。。。。即变压器lm以内安排若干个噪声发声器，，，，，，使它们发出噪声与变压器发出噪声相互抵消。。。。它原理是首先把变压器噪声信号转变为电信号，，，，，，然后放大激励噪声发声器，，，，，，使各噪声发出来噪声，，，，，，振幅相等，，，，，，相位相反，，，，，，使变压器噪声受到破损性滋扰，，，，，，可降低噪声15dB(A)左右。。。。
四：降低冷却系统噪声
选用低噪声的冷却装置在冷却装置的选用历程中，，，，，，应选用低噪声的冷却装置。。。。用多台流量适中的新型低噪声电扇替换大流量高噪声电扇具有以下优点：第一，，，，，，电扇安排匀称，，，，，，能提供匀称冷却 ；；第二，，，，，，一组电扇泛起故障，，，，，，其余电扇仍能正常运行，，，，，，提高了冷却系统的可靠性 ；；第三，，，，，，在总的冷却风量稳固的条件下，，，，，，其电机功率仅为大流量电扇的70%~75%，，，，，，噪声降低了2~3dB(A)。。。。
接纳减振装置 变压器本体的噪声通过箱壁和油引起冷却装置的振动，，，，，，接纳以下步伐能有用控制其振动。。。。第一，，，，，，在油箱与散热器之间接纳防振头。。。。防振头可由耐侵蚀的防振橡胶或不锈钢制作。。。。试验效果批注，，，，，，防振头通常能使自冷片式散热器的振动噪声降低5~8dB(A)。。。。第二，，，，，，关于侧吹或底吹片式散热器冷却方法，，，，，，为阻止电扇加剧冷却系统的振动，，，，，，电扇支架不可直接牢靠在散热器上，，，，，，而应牢靠在箱壁上，，，，，，并应设置减振橡胶垫。。。。第三，，，，，，冷却系统和本体划分装置的变压器，，，，，，电扇应牢靠在专用基础上。。。。
五：其它要领
设计低空载噪声变压器时，，，，，，只管接纳自冷式，，，，，，这样可去除电扇和油泵噪声叠加。。。。当容量难以知足需要时，，，，，，知足大容量变压器散热，，，，，，只管选用低噪声潜油泵和低转数电扇冷却器。。。。接纳低速电扇，，，，，，能使自冷变压器容量提高33%，，，，，，噪声抵达69dB(A)。。。。详细情形，，，，，，也可接纳双速电扇。。。。负荷较小时开动低速电扇，，，，，，噪声可响应降低 ；；负荷较大时开动高速电扇，，，，，，能使自冷变压器容量提高67%，，，，，，但此时噪声较大，，，，，，抵达75dB(A)。。。。
室内安排变压器时，，，，，，应思量由噪声墙面反射时可能导致噪声增添。。。。该增值是变压器外貌积与变压器室外貌积之比函数，，，，，，并与墙面和天花板吸声系数有关。。。。接纳矿渣棉或类似质料对墙面涂覆处置惩罚，，，，，，可增添吸声系数，，，，，，使噪声显着降低。。。。
