泵用恒位油杯的事情原理分享
一、恒位油杯的作用
使轴承箱内的润滑油坚持在设计规模内 ，，同时还起到视窗作用 ，，可凭证油杯内的油位来决议是否需要添加润滑油。。。。。
二、恒位油杯的原理

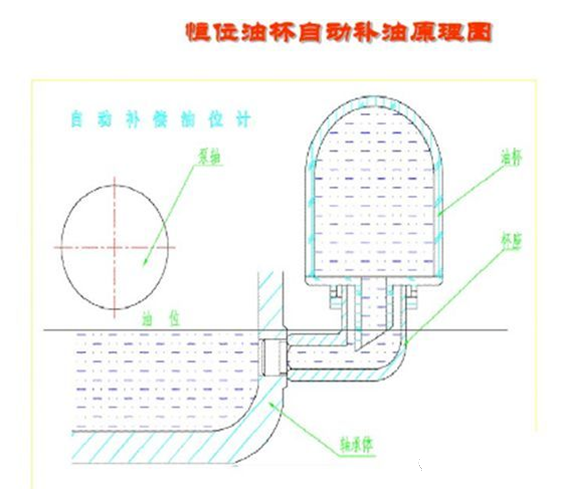

图1 ，，上部为玻璃罩 ，，可以视察油杯内油位高度。。。。。其他为金属部分 ，，其上有如图所示的气孔和楔面Ⅱ ，，在油杯的结构中具有主要作用。。。。。

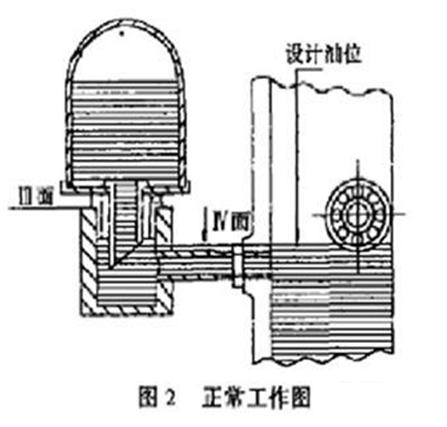

上图是泵运行中恒位油杯的正常油位 ，，也就是设计的标准油位。。。。。泵启动前 ，，操作者应通过轴承上的排气油塞向轴承内注油。。。。。当润滑油从箱体上的横支管流出时 ，，应将油杯内加满油后扣在横支管上 ，，通过油杯向箱体内注油 ，，直至油杯内油位不在下降为止 ，，并通过坚持油杯内油量抵达整个油杯的2/3 ，，为正常事情状态。。。。。
如图所示 ，，此时油杯内的油位高于轴承箱内的油位 ，，润滑油却不继续向箱体内注入 ，，是由于油杯内的气体压力小于外界大气压力 ，，所有能坚持一定高度的润滑油。。。。。
当泵在运行历程中 ，，由于种种缘故原由造成润滑油的消耗 ，，箱体内油位下降。。。。。由于横支管油位下降导致油杯内润滑油液封面被破损 ，，大气便通过气孔 ，，Ⅱ面的上端进入油杯内使内外气压向平衡。。。。。油杯内液柱在重力的作用下游入轴承箱内 ，，直到箱体内重新抵达图2的油位 ，，重新回到初始状态。。。。。
