怎样装置调试QFK-300系列高压双色玻璃板水位计？？？？？

一、 安 装

注重：

1.若水位计在出厂 6 个月后才投入使用或装置，，，
，请在投运前将表体压盖螺母重新复紧，，，
，紧固要领见 7.3.7 中的紧固要领。。。

2.就地双色水位计在装置后，，，
，如在其装置位置有较强的直射光时，，，
，为包管水位计汽红水绿的显示效果，，，
，用户应在水位计视察罩的前端增设浅易遮光罩，，，
，遮挡射向水位计的强光。。。

1.1  准备事情

1.1.1开启包装箱，，，
，小心操作，，，
，阻止损伤箱内的物品。。。

1.1.2开箱后，，，
，取出文件袋，，，
，按装箱清单清点箱内物品的品种、数目以及外观有无损坏。。。

1.1.3取出水位计使用说明书，，，
，仔细阅读，，，
，以便按说明书的指导去装置、调试。。。

1.1.4运输历程中，，，
，应使之受力平衡，，，
，无论搬运或吊运都应阻止攻击，，，
，避免内部的玻璃等零件受攻击而损坏。。。

1.1.5核实汽包引出管的中心距是否与水位计的中心距一致；；；；
；；水位计的阀门接口规格与汽包引出管规格是否一致；；；；
；；汽包上下引出管中心应处于统一铅垂面内，，，
，引出管端面也应处于统一铅垂面内。。。以上几点若有误差实时校正。。。

注重：本水位计装置前必需对锅炉管道举行气吹，，，
，避免杂质进入水位计，，，
，爆发事故，，，
，造成严重效果！

1.2  将本水位计的汽、水阀门接口划分同汽包阻遏阀门外侧焊接或法兰毗连。。。

1.3  本系列水位计水阀下面有一个 Φ28×4mm（或 ?15×2.5mm）的管头，，，
，现场焊接排污阀门（放水阀），，，
，焊接前必需把管头的封堵割掉，，，
，不然放水管没有通路，，，
，会泛起事故，，，
，造成严重效果。。。

1.4  将表体法兰与本水位计汽、水阀门法兰相毗连，，，
，通例情形下：QFK-300-16~ 25/2-W配Φ36×Φ25×1紫铜垫密封，，，
，用M20×120mm双头螺柱匀称紧固；；；；
；；QFK-300-32/2-W配Φ34×Φ19×3齿形垫密封，，，
，用M20×130mm双头螺柱匀称紧固；；；；
；；QFK-300-10/2-W配Φ20.5×Φ10×1.5紫铜垫密封，，，
，用M12×70mm双头螺柱匀称紧固。。。

※切记※ 表体、光源罩、高压阻止阀的出厂编号应完全一致，，，
，注重水位计指示牌，，，
，箭头体现装置偏向；；；；
；；“甲侧前面”体现此表为甲侧表，，，
，且此面为视察面。。。

1.5  面临水位计视察面，，，
，表体在阀门右侧为甲侧，，，
，表体在阀门左侧为乙侧，，，
，若有甲、乙侧要求，，，
，订货时一定要注明。。。

1.6  将视察罩和光源罩划分按箭头所示的向上偏向及前后偏向准确装置在表体的前后两侧，，，
，将M6×15mm的螺钉通过视察罩和光源罩侧面的孔牢靠到表体两侧的螺纹孔内。。。

1.7  发光二极管光源，，，
，在出厂时已经装置完毕，，，
，但在接线时应注重电源的正、负极，，，
，在接线端子处红线为正、黑线为负，，，
，以免接错后损伤发光二极管。。。发光二极管的调压电源器可划分对红、绿二极管举行亮度调解。。。

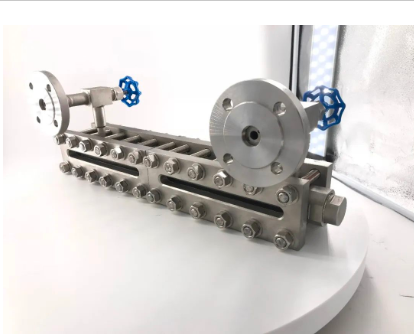

无盲区玻璃板

二、调 试

本水位计在出厂前已调试完毕，，，
，汽、水显示为汽红、水绿。。。汽、水阀门处于完全关闭状态。。。现场如感应汽红、水绿显示不睬想，，，
，可举行调试，，，
，调试要领为：

2.1  检查装置及连线无误后，，，
，送电，，，
，这时水位计应有显示，，，
，即全红。。。

2.1.1 将水位计阀门微开 1/5 圈即可举行调试，，，
，在调试中阀门不得完全翻开，，，
，以免泛起事故。。。调试完毕后，，，
，水位计正常运行时，，，
，阀门必需全开，，，
，全开要领必需严酷凭听说明书 6.4 操作。。。

2.1.2 锅炉初上水或者升压时，，，
，若是汽、水分界面显示不清，，，
，这是由于锅炉内水质不清洁或压力不稳固所造成的暂时征象，，，
，稳固一段时间后即能清晰显示水位。。。

2.1.3 在调试光源时，，，
，旋松光源罩背面的蝶形螺母，，，
，使灯架能够顺畅移动。。。调试要领：

a、要领一、使水位计处于无水状态，，，
，划分将左右灯架向内侧移动，，，
，直至泛起理想的红光。。。然后使水位计处于半水状态，，，
，向外侧缓慢调解灯架，，，
，直至泛起理想的汽红、水绿。。。

b、要领二、使水位计处于满水状态，，，
，划分将左右灯架向外侧移动，，，
，直至泛起理想的绿光。。。然后使水位计处于半水状态，，，
，向内侧缓慢调解灯架，，，
，直至泛起理想的汽红、水绿。。。 然后逐一锁紧蝶形螺母，，，
，为减小后期调试的事情量，，，
，可以在蝶形螺母的轴线处用记号笔标记位置。。。

2.2  当配水位电视监视系统时，，，
，其调解要领为：面临水位计正前方，，，
，距离为 1.5～3m 之间均可，，，
，摄像机水平轴线与水位计标尺的零位线应处于统一平面内，，，
，且笔直于视察面来视察水位计的液面位置。。。此时若是监视器的显示效果不睬想，，，
，可按2.1 要领重新调试，，，
，直至监视器显示液面清晰，，，
，即汽红、水绿。。。
