生产线上开关电源短路，，，，怎么快速查找故障
生产线上的DC24V开关电源往往有一个或者多个组成。。有的为了节约本钱还会把PLC电源用在统一个开关电源上，，，，若是某一个传感器短路后开关电源造成打嗝或者短路，，，，问题很显着可是排查挺费周折时间。。列位能手大佬你们怎么排查的 ？？？？？？
下面我解说一下我的要领是否有借鉴的地方。。
生产线1早上开机说液压站无法启动，，，，我抵达现场翻开主操柜发明 CCLINK� ？？？？？？楣┑缯�，，，，按启动按钮发明输入点无反应，，，，以为可能DC24V供电保存问题，，，，由于有多次履历以及把PLC和cclink� ？？？？？？榈缭醋粤Τ隼�，，，，这样传感器短路时不会造成PLC及网络也会瘫痪。。

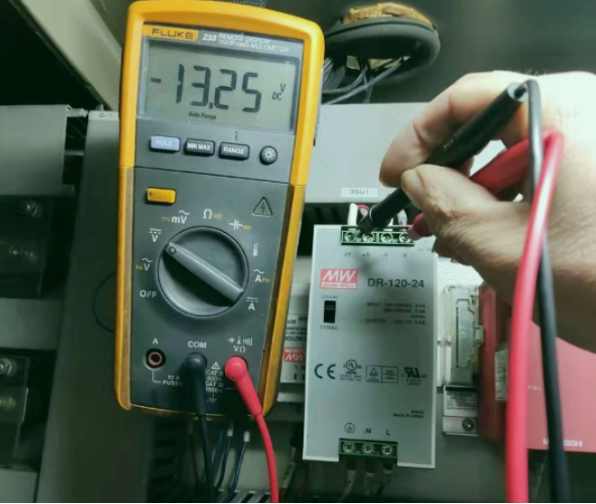

知道DC电源供电故障去维修室拿来万用表和热成像，，，，直接到主电柜翻开开关电源丈量如图，，，，发明正常的电压已经跌落许多。。

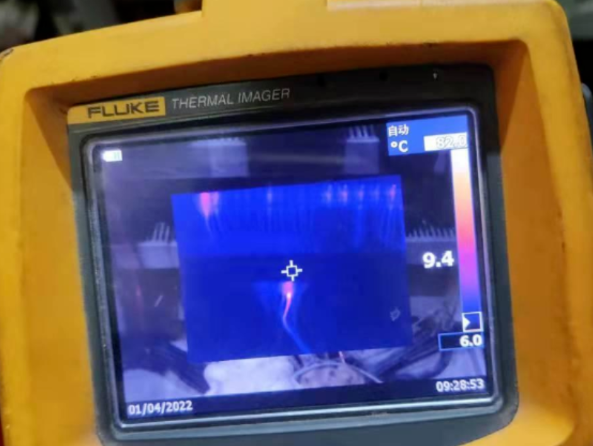

由于开关电源短路一定会发热，，，，工欲善其事，，，，必先利其器！用眼一瞄就发明了故障点，，，，坚决拆除。。
如图

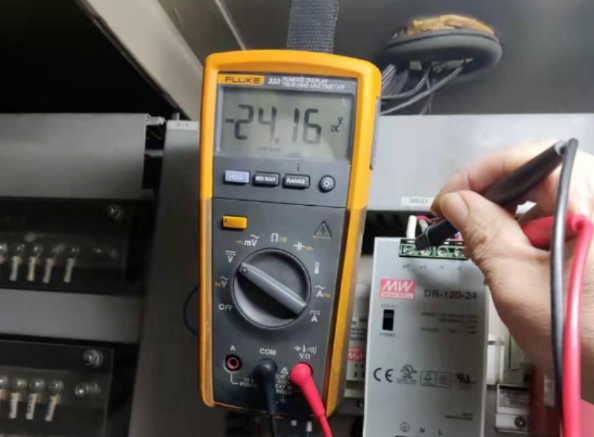

拆掉后电源正常液压站可以正常启动，，，，看了一下线号直接找到故障泉源，，，，上料小车一处低下电缆沟内一个传感器电源线挤压短路引起。。至此故障解决破费5分钟时间。。
